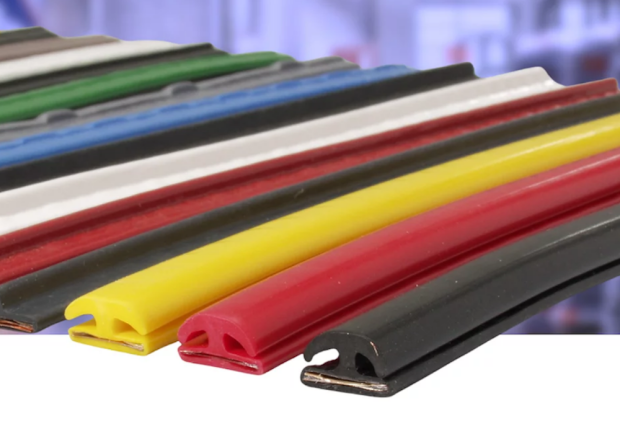

Niniejsze listwy zostały zaprojektowane w sposób, który pozwala na ich wykorzystanie w kilku konfiguracjach. Jest tu mowa o produktach, których zakończenia można przysłonić gumowymi zaślepkami zapobiegającymi skutecznie przedostawaniu się zanieczyszczeń. Oznacza to, że w praktyce dodatkowe uszczelnienie nie jest potrzebne - zwłaszcza, że listwy cechuje optymalny stopień ochrony (IP65 lub IP67). Droga dobiegu wynosi przy tym 4,3 cm - przy ugięciu wskutek obciążenia ok. 600 N. Wartość drogi sprawia, że listwy szczególnie dobrze sprawdzają się jako element bezpieczeństwa w aplikacjach z ruchomymi częściami zarówno o znacznej masie, jak i dużej bezwładności, a także, co kluczowe, o wysokiej "prędkości pracy".
Dostępne konfiguracje:
- Dwie niezależne taśmy w górnym i dolnym kanale:
- Każda taśma posiada oddzielne wyprowadzenie przewodów na zewnątrz.
- Łącznie wyprowadzanych jest 8 żył (po 4 dla każdej taśmy).
- Na jednym z końców taśm występuje strefa nieczuła na nacisk o długości 2 cm.
- Dwie taśmy połączone szeregowo:
- Taśmy umieszczone są w górnym i dolnym kanale profilu.
- Przewody obu taśm są połączone szeregowo, dzięki czemu na zewnątrz wyprowadzane są tylko 4 żyły.
- Na jednym z końców taśm występuje strefa nieczuła na nacisk o długości 2 cm.
- Wariant z pełną czułością na całej długości listwy:
- Wskazane powyżej warianty mogą zostać wykonane z odpowiednim zagięciem końców górnej taśmy.
- Rozwiązanie to ogranicza strefę nieczułą występującą przy zakończeniach, zapewniając detekcję nacisku na całej długości listwy.
- Pojedynczy łącznik taśmowy:
- Łącznik może zostać umieszczony w kanale profilu.
- W przypadku montażu w górnym kanale możliwe jest wykorzystanie zagiętych końców taśmy, co pozwala zachować pełną czułość na całej długości listwy.
