Terminale śrubowe 30 A/600 V o dużej gęstości połączeń i dużej odporności na wibracje

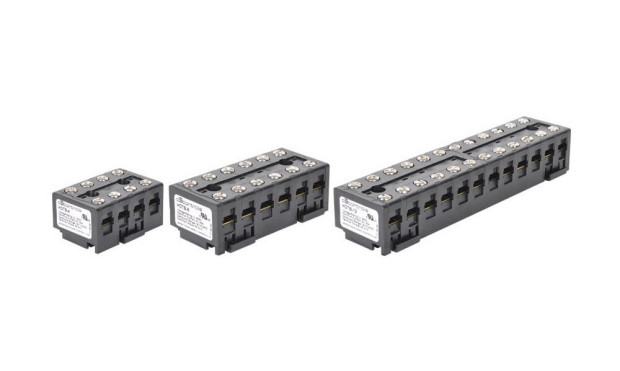

Firma c3controls zaprezentowała nową serię terminali śrubowych HDTB dużej gęstości, wyróżniających się odpornością na silne udary i wibracje mechaniczne. Występują one w wersjach o 4, 6 i 12 zaciskach, umożliwiających montaż przewodów o przekroju 0,34...4 mm². Są przystosowane do montażu na szynie DIN.

Drugą cechą wyróżniającą serię HDTB jest duże pole do znakowania, umożliwiające czytelne oznaczanie wyprowadzeń. Dla ułatwienia instalacji, terminale są dostarczane ze śrubami w pozycji wykręconej, a sprężynowy mechanizm zapewnia łatwe włożenie końcówki przewodu. Śruby nie wypadają bez względu na położenie terminala, nawet w instalacjach upside-down.

Wszystkie te cechy sprawiają, że najważniejszą zaletą terminali HDTB jest krótszy czas montażu. Nadają się one do instalacji wymagających przewodzenia prądów o natężeniu do 30 A, a ich napięcie znamionowe wynosi 600 V_AC. Terminale HDTB umożliwiają obsadzanie przewodów litych, linkowych oraz z końcówkami oczkowymi i widełkowymi. Stanowią one bezpośrednie zamienniki terminali GE CR151. Charakteryzują się stopniem ochrony IP20, oznaczającym ochronę przed przypadkowym dotknięciem przewodu pod napięciem.
