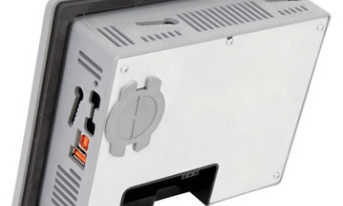

PanelView 800 - panele operatorskie do małych maszyn

Firma Rockwell Automation od zawsze oferuje konstruktorom maszyn pełną gamę rozwiązań - od ekonomicznych komponentów do wysoce zintegrowanych systemów sterowania. Nowością, która pojawiła się w ostatnim czasie w segmencie niskobudżetowych rozwiązań, są panele PanelView 800 w wersjach 4, 7 oraz 10 cali.

Posłuchaj
00:00

Panele wyposażone są w szybki procesor 800 MHz, wysokiej rozdzielczości ekran z podświetleniem LED oraz pamięcią wewnętrzną. Takie rozwiązanie pomaga zwiększyć wydajność i usprawnić konserwację maszyny.

Preferowana integracja ze sterownikami Allen-Bradley serii Mikro pozwala cieszyć się z idealnego rozwiązania dla szerokiej gamy zastosowań aplikacyjnych. PanelView 800 oferuje podstawowe funkcje, które w zupełności wystarczą do monitorowania większości procesów. Mają wbudowany port szeregowy oraz Ethernet.

Cechy i zalety:

Wspieranie funkcji językowych:

  • informacje dla operatora i personelu obsługi mogą być przekazywane w wielu językach,
  • konfiguracja formatu liczb, daty i godziny dla każdego regionu.

Alarmy:

  • alarmy dla operatorów mogą mieć postać komunikatów zawierających zmienne,
  • ostrzeganie operatorów za pomocą komunikatów alarmowych zawierających zagnieżdżone zmienne,
  • przegląd stanu alarmu, historii, godziny i daty zdarzeń, związanych ze sprzętem, możliwy jest nawet po wyłączeniu panelu PanelView 800.

Receptury:

  • wysyłanie i pobieranie ustawień parametrów za pomocą jednej operacji,
  • zapisywanie receptur w formacie .csv do celów archiwizacyjnych lub w celu modyfikacji offline,
  • możliwość zmiany ustawień parametrów receptury przez operatora.

Komunikacja:

  • komunikacja ze sterownikami typu Micro (MicroLogix, Micro800) z wykorzystaniem sieci Ethernet lub portów szeregowych RS232, RS422/485
  • komunikacja Modbus RTU, Modbus TCP.

Oprogramowanie:

  • Standard Edition Connected Components Workbench jest dostępna do pobrania za darmo.

Możliwość zmiany orientacji ekranu:

  • w konfiguracji można wybrać odpowiednią orientacje do danego zastosowania.

Graficzne panele PanelView 800 są częścią rozwiązania Connected Components Workbench. Środowisko CCW umożliwia programowanie paneli HMI (PanelView 800, PanelView Component) programowanie sterowników serii Micro800, konfigurowanie przekaźników safety, soft startów SMC, napędów PowerFlex oraz serwonapędów Kinetix 3.

Adrian Pękała
RAControls Sp. z o.o.

www.racontrols.pl
