Na szerokie portfolio produktów marki F&F składają się moduły i elementy instalacji elektrycznych zaprojektowane do pracy w domach jedno- i wielorodzinnych, biurach oraz innych budynkach, gdzie automatyzacja i zdalne sterowanie mają służyć wygodzie mieszkańców czy użytkowników. Poszczególne komponenty są skonstruowane tak, by zapewnić ich wzajemną kompatybilność, ale też z powodzeniem mogą zostać połączone z rozwiązaniami innych producentów, jak również posłużyć do modernizowania tradycyjnych instalacji.

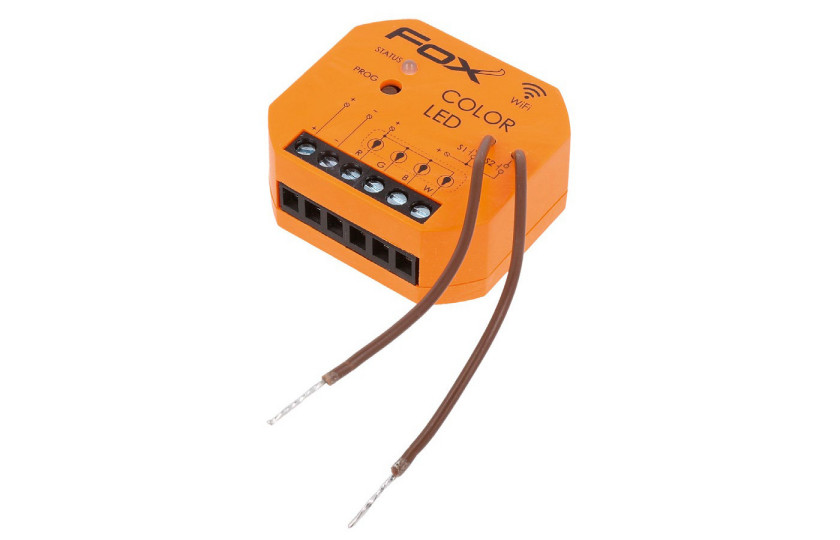

Fot. 1. WI-RGBW-P – sterownik oświetlenia LED

System FOX

Automatyka budynkowa może być różnie rozumiana. Obejmuje ona takie instalacje, jak windy, HVAC czy samoczynne drzwi, ale też rozwiązania służące zdalnemu sterowaniu zasilaniem różnych obwodów, zazwyczaj oświetlenia. System FOX został zaprojektowany przede wszystkim do sterowania urządzeniami spotykanymi w nowoczesnych apartamentach i domach jednorodzinnych (bardziej szczegółowy opis tych rozwiązań można znaleźć w artykule przedstawiającym nową ofertę producenta, pod linkiem: www.tme.eu/pl/news/about-product/page/44765/system-sterowania-bezprzewodowego-fox/).



Fot. 2. WI-R2S2-P – przełącznik bezprzewodowy

System FOX wykorzystuje lokalną sieć bezprzewodową WLAN (czyli Wi-Fi), aby umożliwić użytkownikowi zdalne sterowanie siłownikami bram i rolet, oświetleniem LED i innymi odbiornikami korzystającymi z zasilania sieciowego. Produkty należące do rodziny FOX zostały zamknięte w uniwersalnych obudowach dopuszkowych czy montowanych na szynie DIN, wobec czego ich instalacja odbywa się niemal identycznie z tradycyjnymi modułami. Bez przeszkód będą one funkcjonować jako pojedyncze elementy włączone do istniejącego, klasycznego systemu. Sterowanie zostało zrealizowane z użyciem autorskiej aplikacji dostawcy (dostępnej na telefony z systemem Android lub Apple), ale może być dokonywane przez fizyczne przełączniki – tyle że zamiast zamykania obwodów przez ręcznie dociskane styki są one obsługiwane przez sterowane półprzewodnikowo przekaźniki.



Fot. 3. WI-MEF-1-40 – licznik energii



Fot. 4. WI-TO2S2 – sterownik bram i rolet

Cyfrowe przekaźniki czasowe

Tego rodzaju przekaźniki znajdują zastosowanie przede wszystkim w systemach automatyki budynków, jednak ich wykorzystanie obejmuje wszelkie dziedziny, w których wymagana jest kontrola procesów cyklicznych – parametry elektryczne wejścia (przekaźnikowego) pozwalają na sterowanie obciążeniami wymagającymi prądów do 16 A przy 250 VAC (konfiguracje styków DPDT lub SPDT).

Cyfrowe przekaźniki czasowe mają komórki pamięci pozwalające zapamiętać (zależnie od modelu) nawet 250 instrukcji (on/off). Zegar astronomiczny zawarty w obwodzie produktów wykorzystuje dane dotyczące geograficznego położenia oraz daty, aby sterować wyjściem w precyzyjnie określonej fazie dnia lub nocy – np. na podstawie czasu wschodów i zachodów słońca, zamiast „sztywno” wyznaczonego cyklu dobowego (chociaż taka funkcjonalność również jest dostępna). Pozwala to nie tylko przystosować załączanie obwodów elektrycznych do realnych potrzeb użytkowników, ale też zaoszczędzić energię elektryczną. Przykładowo: oświetlenie zewnętrzne może być włączane po zachodzie słońca, następnie wyłączane w czasie snu (późna noc), po czym załączane wczesnym rankiem – ale tylko w okresie zimowym, gdy jest to konieczne. Oczywiście, wejścia sterujące urządzeń pozwalają kontrolować pracę przekaźnika za pomocą elementów zewnętrznych: przełącznika obsługiwanego ręcznie czy czujnika zmierzchowego reagującego na gęste zachmurzenie.



Fot. 5. PCZ-528 – przekaźnik może być obsługiwany z użyciem przycisków lub smartfona

Istotnym atutem rozwiązań F&F jest możliwość programowania przekaźników przez autorską aplikację dostawcy, z użyciem smartfona i technologii zbliżeniowej NFC. Intuicyjny interfejs oraz przejrzyste instrukcje pozwalają wykorzystać pełną funkcjonalność produktów nawet osobom i instalatorom, którzy nie specjalizują się w systemach automatyki budynkowej.

Automaty schodowe

Automaty schodowe to popularne urządzenia pozwalające tworzyć wygodne, a przede wszystkim oszczędne obwody sterowania oświetleniem korytarzy, pionów i innych ciągów komunikacyjnych. Produkuje się je od dziesiątków lat, jednak nowocześniejsze modele są wyposażone w bardziej złożone funkcje. Co istotne, przystosowuje się je do pracy z żarówkami czy taśmami LED, przez co zużycie energii zostaje ograniczone do minimum.



Fot. 6. AS-225D – automat kaskadowy służy do miękkiego, stopniowego załączania LED

Dodatkowy atut takich kontrolerów stanowi możliwość wykonywania efektownych aranżacji. Dobrym przykładem jest automat kaskadowy z oferty F&F, model AS-225D. Ma on dwanaście niezależnych wyjść, z których każde może „miękko” sterować odbiornikiem pobierającym do 4 A przy napięciu z przedziału 9…30 VDC. Moduł płynnie rozjaśnia LED-y na kolejnych wyjściach w kierunku zależnym od otrzymanego sygnału (np. z parteru na piętro lub z powrotem). Producent przewidział również opcję eliminacji opóźnienia oraz szeregowego łączenia sterowników (co pozwala realizować systemy w imponującej skali). Do wejścia sterownika można też oczywiście dołączyć zarówno zwykły przełącznik, jak i czujnik ruchu (takie produkty opisano w dalszej części tekstu).

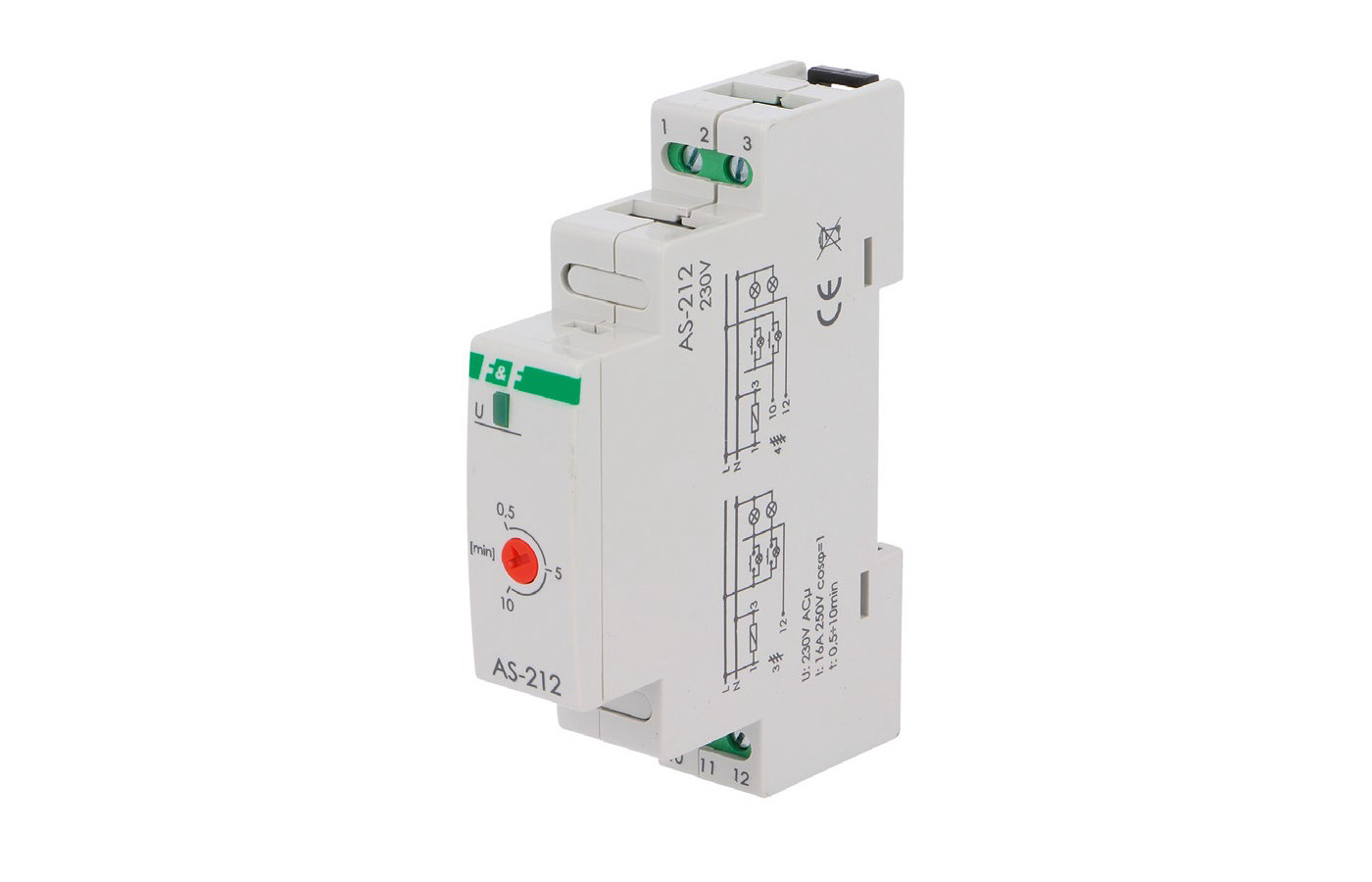

Fot. 7. AS-212 – automat schodowy na szynę DIN

F&F dostarcza także szereg innych, prostszych rozwiązań. Wiele z nich może służyć do modernizowania zastanych instalacji, w których wymiana okablowania byłaby zbyt kosztowna (np. w blokach mieszkalnych, domach wielorodzinnych czy budynkach użyteczności publicznej). Co istotne, produkty te dostępne są w kilku wersjach montażowych – natynkowych, dopuszkowych oraz do instalacji w skrzynce z szyną DIN (TH35).

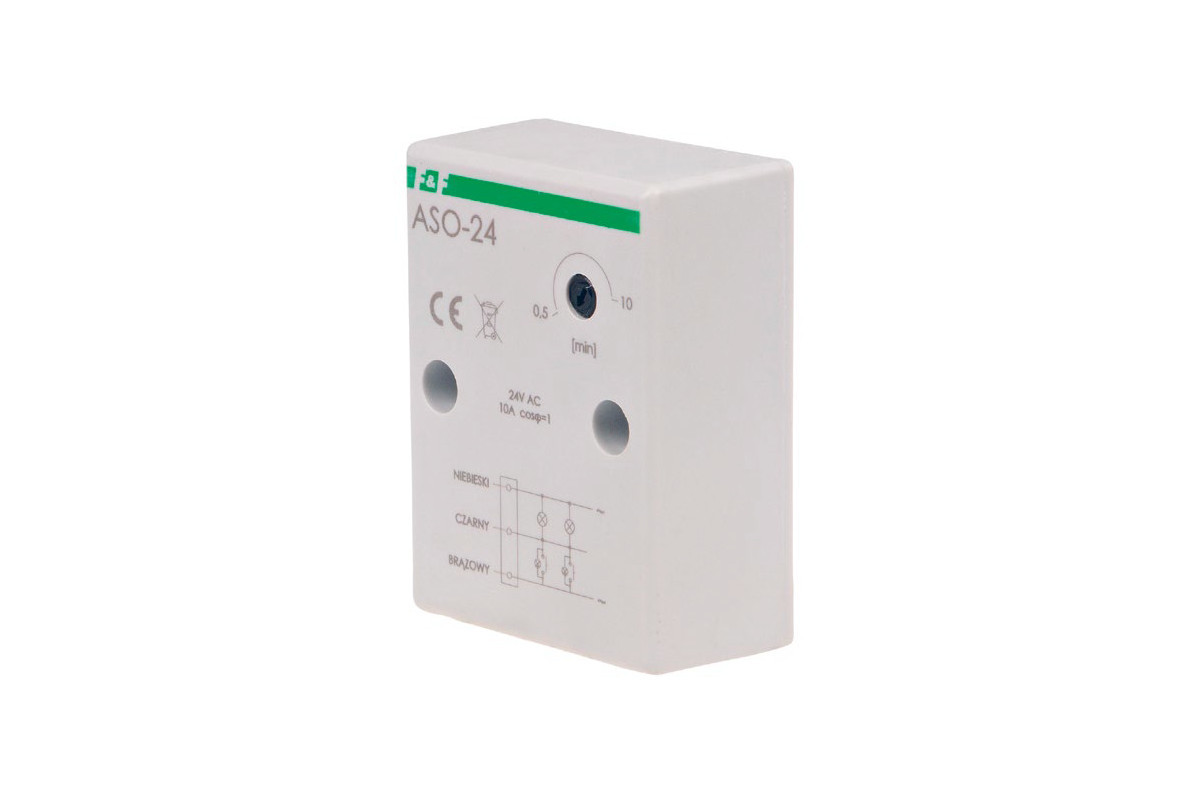

Fot. 8. ASO-24 – automat schodowy do montażu natynkowego

Takie niedrogie, niewielkie i regulowane moduły z powodzeniem można wykorzystać w typowych systemach oświetlenia, zastępując czasowe przekaźniki, a nawet obwody oparte na przełącznikach bistabilnych.



Fot. 9. AS-225 – automat schodowy w obudowie dopuszkowej

Laserowe czujniki ruchu

Jak już wspomniano, automatyka budynkowa coraz częściej zakłada zastosowanie czujników. Użytkownicy oczekują, że wiele zadań będzie realizowanych samoczynnie, co jest zrozumiałe – np. podejście do schodów w ciemnym pomieszczeniu powinno być wystarczającym „sygnałem”, aby spowodować podświetlenie stopni. W takich aplikacjach powszechnie stosuje się czujniki PIR (od ang. Passive Infrared), czyli wykrywające zmiany natężenia promieniowania w spektrum podczerwieni. Odznaczają się one jednak pewnym opóźnieniem i nie zawsze dają optymalną precyzję. Dlatego F&F oferuje czujniki laserowe. Ich uruchomienie jest momentalne, a zastosowany obwód pozwala dokonać nastawy kluczowych parametrów (czułość/dystans, czas przytrzymania). Tego typu produkty dostarcza się w formacie estetycznych paneli instalowanych dopuszkowo. Ich czoła są wykonane z tworzywa w jednorodnych barwach (np. białej lub srebrnej) albo pokryte wzorem imitującym drewno, pozwalając dobrać deseń, który nie zakłóci estetyki wnętrza.



Fot. 10. DRL-12 – moduł czujnika laserowego do montażu w typowej puszce instalacyjnej

Liczniki energii elektrycznej

Podwyżki cen energii oraz nacisk na stosowanie źródeł odnawialnych sprawiły, że w przypadku coraz większej liczby użytkowników zwiększyła się świadomość rosnącego zużycia energii elektrycznej i potrzeba jego kontrolowania lub przynajmniej monitorowania. Liczniki F&F pozwalają wykorzystać możliwości nowoczesnej elektroniki do takich właśnie celów. Są dostępne w wersjach 1- oraz 3-fazowych, w obudowach do montażu na szynie DIN we wnętrzu budynków, ale też w zabudowach terenowych (punkty przyłączy). Te drugie wyróżniają się podwyższoną klasą ochronności (IP51), tj. większą odpornością na pyły, kurz oraz wilgoć (przede wszystkim spowodowaną kondensacją).



Fot. 11. LE-01M – licznik 1-fazowy (IP20)



Fot. 12. LE03D-CT400 – licznik 3-fazowy (IP20)

Liczniki F&F mogą dokonywać pomiaru bezpośrednio (podłączone szeregowo w obwodzie) lub – w przypadku wybranych modeli – pośrednio, czyli za pomocą przekładników. Ta druga opcja pozwala na monitorowanie prądów o większym natężeniu. Urządzenia wyposażono też w wyprowadzenia impulsowe, które służą do łączenia ich z zewnętrznymi układami cyfrowymi, pozwalając na zdalne logowanie i analizę zużycia energii. Co więcej, za pomocą specjalnego modułu integratora licznik da się zintegrować z systemem FOX.

W zależności od modelu prezentowane produkty mogą mieć dodatkowe funkcjonalności, takie jak pomiar napięcia AC lub DC, współczynnika mocy, częstotliwości, mocy czynnej, biernej i pozornej. Wszystkie rozwiązania F&F zostały w firmie TME szczegółowo sparametryzowane, a zatem doboru właściwego artykułu z łatwością dokonuje się przy użyciu filtrów zawartych w naszym katalogu.



Fot. 13. LE-01MB – licznik 1-fazowy (IP51)



Fot. 14. LE-03MQ – licznik 3-fazowy (IP51)

Tekst opracowany przez Transfer Multisort Elektronik Sp. z o.o.
