Urządzenia do ograniczania przepięć (SPD) stanowią fundament bezpieczeństwa nowoczesnych systemów elektrycznych i elektronicznych. Ich głównym zadaniem jest neutralizacja gwałtownych skoków napięcia, które mogą prowadzić do nieodwracalnych uszkodzeń sprzętu, kosztownych przestojów oraz strat finansowych w sektorze przemysłowym i komercyjnym.
Mechanizm działania i przyczyny powstawania przepięć
Przepięcia w sieciach elektrycznych wynikają najczęściej z wyładowań atmosferycznych, operacji łączeniowych w sieci, awarii zasilania lub procesów uruchamiania i zatrzymywania maszyn o dużej mocy. Urządzenie SPD (Surge Protection Device) funkcjonuje jako zaawansowany system ochronny, który w warunkach znamionowych charakteryzuje się wysoką impedancją, nie wpływając na pracę instalacji. W momencie wykrycia impulsu napięciowego urządzenie błyskawicznie zmienia swój stan na niską impedancję, co pozwala na skuteczne odprowadzenie nadmiaru energii do uziemienia. Po ustąpieniu zakłócenia system automatycznie powraca do stanu wyjściowego, zapewniając nieprzerwaną pracę chronionych odbiorników.
Klasyfikacja i stopnie ochrony urządzeń SPD
Skuteczna ochrona wymaga zastosowania kaskadowego układu zabezpieczeń, który dzieli się na trzy główne kategorie zależne od miejsca instalacji i poziomu zagrożenia. SPD Typ 1 stanowi pierwszą linię obrony, montowaną zazwyczaj w złączu głównym budynku, a jego kluczową funkcją jest ochrona przed bezpośrednimi uderzeniami piorunów dzięki wysokiej zdolności rozładowania. Kolejny stopień to SPD Typ 2, instalowany w rozdzielnicach oddziałowych w celu eliminacji przepięć indukowanych. Najbardziej precyzyjną rolę pełnią urządzenia SPD Typ 3, które montuje się bezpośrednio przy wrażliwych odbiornikach, takich jak sterowniki PLC, serwery czy systemy automatyki. Ta wielostopniowa struktura gwarantuje, że nawet niewielkie, ale szkodliwe piki napięcia, które nie zostały w pełni rozproszone na wcześniejszych etapach, zostaną zredukowane do poziomu bezpiecznego dla czułych komponentów elektronicznych.
Zaawansowane rozwiązania serii 7P firmy Finder

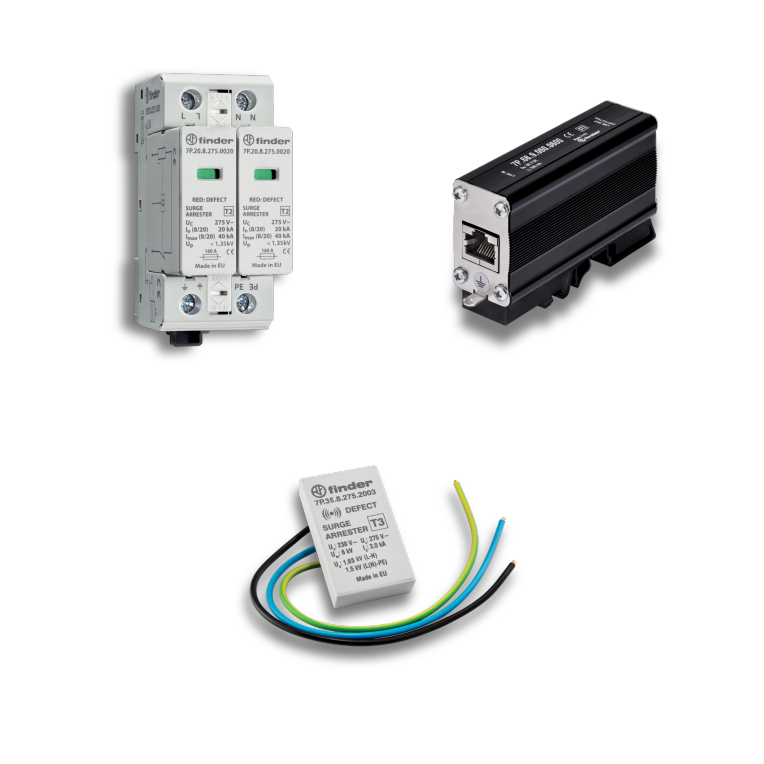

Rozwiązania z serii 7P firmy Finder zostały zaprojektowane z myślą o zapewnieniu kompleksowej ochrony w wymagających środowiskach przemysłowych. Urządzenia te charakteryzują się modułową konstrukcją przystosowaną do montażu na szynie DIN oraz posiadają wymienne wkłady (kartridże), co znacząco ułatwia konserwację i skraca czas ewentualnego serwisu. Seria ta obejmuje dedykowane modele, takie jak 7P.01 do ochrony odgromowej, 7P.02 do ogólnych zastosowań rozdzielczych oraz 7P.03 do ochrony precyzyjnej urządzeń końcowych. Wszystkie produkty z tej linii wyposażono w wizualne wskaźniki stanu oraz zaprojektowano zgodnie z międzynarodowymi normami IEC/EN, co potwierdza ich wysoką niezawodność w centrach danych i zakładach produkcyjnych.
Wdrożenie systemów ochrony przeciwprzepięciowej jest niezbędnym elementem dbania o ciągłość operacyjną i wydłużenie żywotności infrastruktury technicznej. Wykorzystanie profesjonalnych rozwiązań, takich jak seria 7P firmy Finder, pozwala na skuteczną minimalizację ryzyka awarii oraz redukcję kosztów związanych z naprawami i nieplanowanymi przerwami w pracy systemów o krytycznym znaczeniu.
Źródło: Finder
Więcej na www.findernet.com
