Centrum obróbcze jFlex SFMC: Zaawansowane sterowanie wieloosiowe w produkcji profili

Centrum obróbcze jFlex SFMC – modułowa platforma do produkcji profili okiennych i drzwiowych

Firma Joseph Machine Company zaprezentowała centrum obróbcze jFlex SFMC – maszynę łączącą sterowanie ruchem o dużej liczbie osi z nowoczesną automatyką opartą na komputerach PC. Rozwiązanie, zbudowane w całości na technologii Beckhoff, koordynuje ponad 30 osi w wielu kanałach CNC i przekształca 40-letni koncept maszynowy w gotową do wdrożenia platformę produkcyjną.

Architektura systemu i zastosowane komponenty

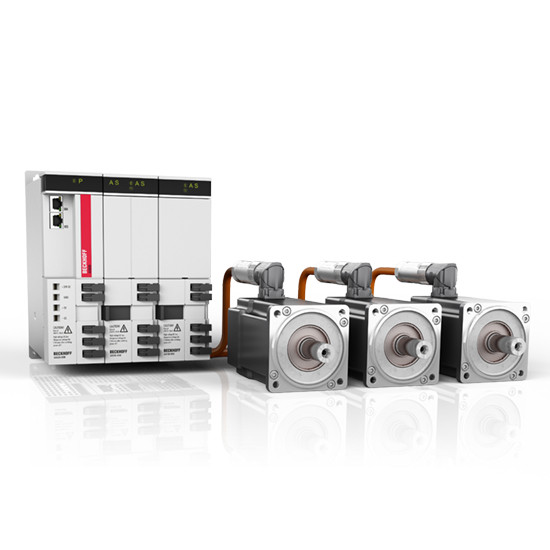

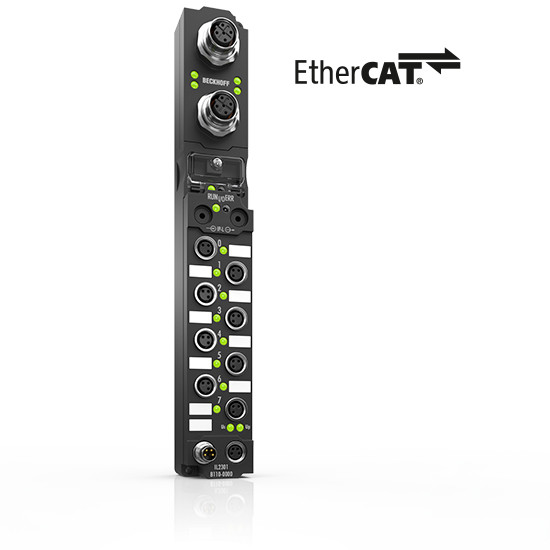

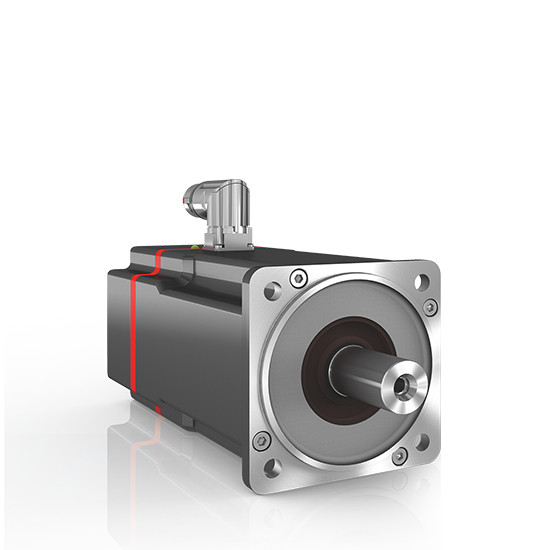

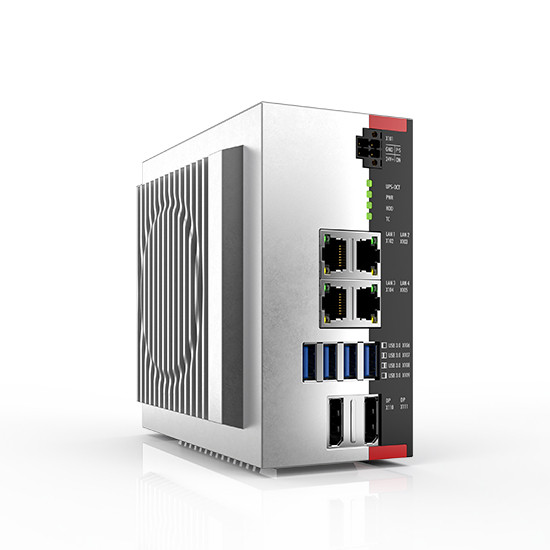

Podstawę systemu stanowią przemysłowe komputery PC oraz oprogramowanie automatyki TwinCAT 3, uzupełnione o szybką magistralę polową Ethernet EtherCAT. W zakresie techniki napędowej zastosowano wieloosiowe serwonapędy AX8000 – oszczędzające miejsce rozwiązanie dla aplikacji z więcej niż dwoma osiami, wyposażone w rozbudowane funkcje bezpieczeństwa TwinSAFE – oraz serwomotory AM8000 z technologią One Cable Technology (OCT), która redukuje okablowanie do jednego przewodu na silnik. Uproszczenie instalacji polowej zapewnia EtherCAT P, natomiast moduły EtherCAT Box w klasie ochrony IP67, montowane bezpośrednio na maszynie, pozwalają na ograniczenie rozmiarów szaf sterowniczych. Po stronie oprogramowania wykorzystano moduły TwinCAT NC PTP, Motion Designer oraz parametryzację ścieżki CNC z możliwością ponownego wykorzystania kodu.

Możliwości i wyniki

Centrum obróbcze jFlex SFMC koordynuje ponad 30 osi w wielu kanałach CNC, zapewniając wysoce precyzyjny i zsynchronizowany ruch. Efektem jest modułowa, serwisowalna i perspektywiczna platforma przeznaczona do produkcji profili okiennych i drzwiowych o wysokiej przepustowości.

Podsumowanie

Centrum obróbcze jFlex SFMC firmy Joseph Machine Company stanowi przykład skutecznego zastosowania technologii Beckhoff – od przemysłowych komputerów PC i oprogramowania TwinCAT 3, przez EtherCAT, po modułową technikę napędową – w wymagającym środowisku obróbczym. Rezultatem jest skalowalna platforma zdolna do precyzyjnej koordynacji ponad 30 osi, gotowa do seryjnego wdrożenia w przemyśle stolarki budowlanej.
