Modułowe zarządzanie energią w kontenerze – integracja elektrolizy, ogniw paliwowych i baterii
Dynamiczny rozwój niestabilnych odnawialnych źródeł energii stawia przed operatorami sieci i przemysłem rosnące wyzwania w zakresie bilansowania mocy. Odpowiedzią na tę potrzebę jest H2PowerCube – kontenerowe rozwiązanie firmy H2 Powercell, które integruje elektrolizery, ogniwo paliwowe oraz bateryjny magazyn energii w jeden elastyczny system zasilania zdecentralizowanego. Cyfrowym kręgosłupem całości jest technologia sterowania PC firmy Beckhoff.
Architektura systemu i wyzwania automatyki

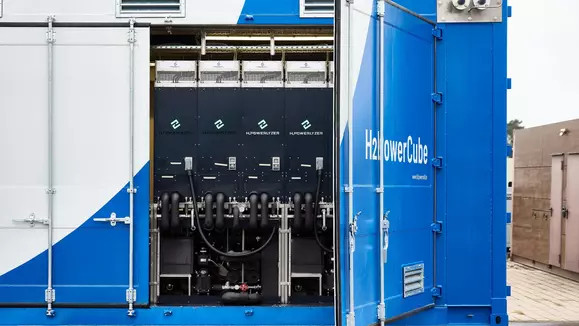

Podstawowym elementem produkcji wodoru jest modułowy elektrolizer H2PowerLyzer. W jednym kontenerze można kaskadowo połączyć do 24 takich jednostek, uzyskując łączną moc do 1,2 MW. System służy szerokiemu spektrum zastosowań – od stacji tankowania wodoru i mikrosieciach energetycznych po projekty sprzężenia sektorowego.
Tak wysoki stopień modularności generuje znaczące wymagania wobec systemu automatyki. Układ sterowania musi w czasie rzeczywistym przetwarzać ogromne ilości danych, synchronizować złożone procesy termodynamiczne i spełniać rygorystyczne wymogi bezpieczeństwa funkcjonalnego. Kluczowym wyróżnikiem technicznym całego rozwiązania jest pełna autonomia operacyjna – kontener działa bez zewnętrznego nadrzędnego systemu sterowania, a kompletna logika sterowania jest zintegrowana wewnątrz instalacji.
Sterowanie PC jako centralny węzeł systemu

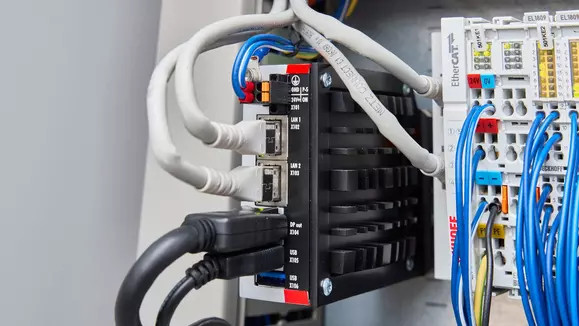

Wszystkie przepływy energii i informacji skupiają się w ultrakompaktowym przemysłowym komputerze PC C6015 firmy Beckhoff wyposażonym w procesor czterordzeniowy. Urządzenie to zapewnia moc obliczeniową niezbędną do synchronizacji procesów elektrolizy i generowania energii bez opóźnień. Napięcie w każdej pojedynczej celi elektrolizera jest próbkowane w interwałach milisekundowych, co pozwala natychmiast wykrywać efekty degradacji lub anomalie.
Zdecentralizowane pozyskiwanie sygnałów realizuje rozbudowany asortyment listew zaciskowych EtherCAT firmy Beckhoff. Moduły elektrolizerów, nieposiadające własnego układu sterowania, są podłączone do komputera C6015 za pośrednictwem sprzęgaczy EK1100 EtherCAT. Listwy zaciskowe serii EL integrują wszystkie czujniki temperatury, ciśnienia i przepływu, co redukuje zarówno ilość okablowania, jak i nakład pracy przy instalacji.
Bezpieczeństwo bez tradycyjnych stref zagrożenia wybuchem
Konwencjonalne instalacje wodorowe wymagają z reguły rozległych stref ochrony przeciwwybuchowej. H2PowerCube przyjmuje odmienne podejście, opierając bezpieczeństwo na aktywnym, prewencyjnym monitorowaniu głęboko zintegrowanym z architekturą automatyki. Redundantny system wentylacji w połączeniu z czułymi czujnikami gazu zapobiega powstawaniu atmosfery wybuchowej wewnątrz kontenera.
Całość jest nadzorowana przez system TwinSAFE. Sygnały z czujników gazu, presostatu i napędów wentylatorów trafiają bezpośrednio do centralnego kontrolera poprzez bezpieczne listwy zaciskowe i protokół Safety over EtherCAT (FSoE). Takie rozwiązanie umożliwia dostosowanie systemu do ewentualnych zmian norm bez konieczności przebudowy fizycznej architektury sterowania.
Oprogramowanie i integracja zewnętrzna
Pakiet automatyki TwinCAT zarządza całością operacji, w tym złożoną regulacją termodynamiczną. System działa jako jednopętlowy obieg cieczy – woda procesowa z elektrolizy pełni jednocześnie funkcję wody chłodzącej. Programowanie obiektowe zgodne z normą IEC 61131-3 umożliwia wielokrotne wykorzystanie zwalidowanych modułów oprogramowania przy skalowaniu systemu.
Na zewnątrz kontener dysponuje wyłącznie pięcioma interfejsami: wodorem, energią elektryczną, ciepło sieciowe, ściekami i powietrzem wywiewanym oraz połączonym interfejsu do sterowania i zdalnego dostępu. Komunikacja z urządzeniami zewnętrznymi odbywa się z wykorzystaniem protokołów OPC UA i Modbus TCP. Do obsługi lokalnej służy panel wielodotykowy CP3918.
Perspektywy rozwoju: sztuczna inteligencja i skalowalność
W kolejnym etapie rozwoju planowane jest wdrożenie sztucznej inteligencji. Dane rejestrowane przez TwinCAT Scope mają być wykorzystywane do automatycznej oceny degradacji membran i prognozowania żywotności elektrolizerów. Narzędzie TwinCAT Machine Learning Creator ma umożliwić tworzenie modeli AI zapewniających wykrywanie anomalii w czasie rzeczywistym.
Klienci nabywający elektrolizery H2PowerLyzer jako samodzielne moduły będą w przyszłości otrzymywać je z wbudowanym komputerem zamiast sprzęgacza magistrali, co dodatkowo zwiększa elastyczność topologii sprzętowych bez konieczności przeprojektowywania oprogramowania.
Podsumowanie
H2PowerCube potwierdza, że transformacja energetyczna może być realizowana w sposób ekonomicznie skalowalny i operacyjnie niezawodny. Modularna architektura sprzętu i oprogramowania, prewencyjna koncepcja bezpieczeństwa oraz otwartość komunikacyjna systemu tworzą fundament dla elastycznego zarządzania energią. Technologia sterowania PC firmy Beckhoff dostarcza przy tym infrastrukturę obliczeniową niezbędną do obsługi złożonych procesów wodorowych.
Więcej na www.beckhoff.com
