Jak dobrać przemysłowy czytnik kodów kreskowych do produkcji i logistyki
Automatyczna identyfikacja produktów stanowi dziś jeden z fundamentów nowoczesnej produkcji i logistyki. Odczyt kodów kreskowych 1D i 2D oraz oznaczeń Direct Part Marking (DPM) umożliwia śledzenie przepływu materiałów, kontrolę jakości i zapewnienie pełnej identyfikowalności na każdym etapie procesu, a zgromadzone dane zasilają systemy klasy SCADA, MES i ERP. Dobór właściwego urządzenia wymaga jednak uwzględnienia wielu czynników technicznych i środowiskowych.
Przemysłowe czytniki a skanery detaliczne – kluczowe różnice
Skanery stosowane w handlu detalicznym projektuje się z myślą o odczycie dobrze wydrukowanych etykiet w kontrolowanych, przewidywalnych warunkach. W środowisku przemysłowym wymagania są diametralnie inne. Czytnik musi działać niezawodnie przy dużym zapyleniu, wibracjach i zmiennym oświetleniu, a operator często pracuje w pośpiechu, skanując kody częściowo uszkodzone lub zabrudzone olejem czy smarami. Dodatkowym wyzwaniem są oznaczenia naniesione bezpośrednio na metalowe lub plastikowe elementy (kody DPM) oraz trudno dostępne miejsca na obudowach gotowych produktów.
Przemysłowe czytniki kodów muszą spełniać normy szczelności IP65 lub IP67 i być ekstremalnie odporne na upadki. Wyposażone są w zaawansowane algorytmy dekodowania, różne warianty optyki, zintegrowane systemy oświetlenia oraz interfejsy komunikacyjne umożliwiające współpracę z PLC, systemami MES, WMS i ERP.
Rodzaje przemysłowych czytników kodów

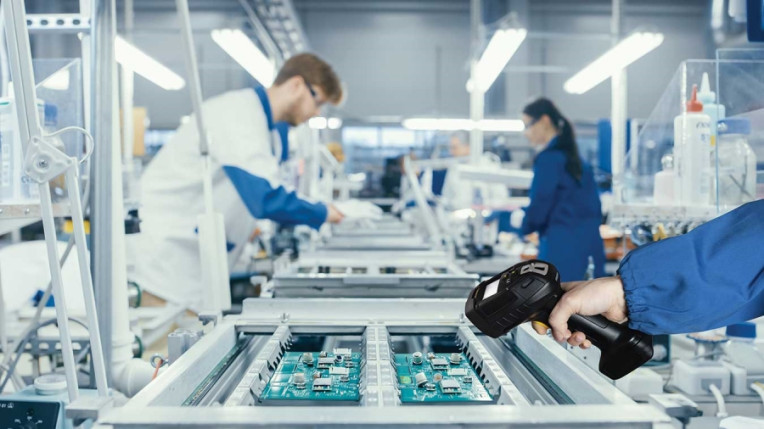

Ręczne czytniki przemysłowe sprawdzają się wszędzie tam, gdzie operator wykonuje kontrolę jakości, kompletację zamówień lub obsługuje stanowiska montażowe. Ich główne zalety to mobilność (w tym możliwość pracy bezprzewodowej), odporność na upadki oraz szybki odczyt kodów 1D i 2D, w tym oznaczeń DPM. Rozwiązania tego typu są powszechnie stosowane w magazynach, centrach logistycznych i przy kompletacji komponentów. Przykładem szerokiej oferty w tej kategorii jest rodzina skanerów Datalogic Powerscan.

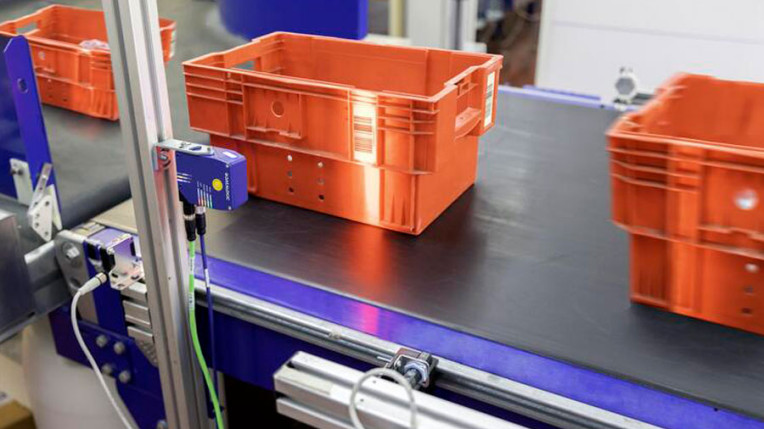

Stacjonarne czytniki kodów montuje się bezpośrednio na maszynach lub liniach produkcyjnych. Pracują całkowicie automatycznie, bez udziału operatora, i są stosowane w systemach transportowych, sortownikach, na stanowiskach kontroli jakości, liniach pakowania oraz w aplikacjach traceability, w tym w przemyśle motoryzacyjnym. Ich zadaniem jest odczyt każdego produktu przechodzącego przez stanowisko z wysoką skutecznością i powtarzalnością. W ofercie Datalogic dostępne są zarówno stacjonarne skanery laserowe 1D, jak i skanery matrycowe 1D/2D, takie jak Matrix 220 XAI czy Matrix 320.
Typy kodów i związane z nimi wymagania sprzętowe

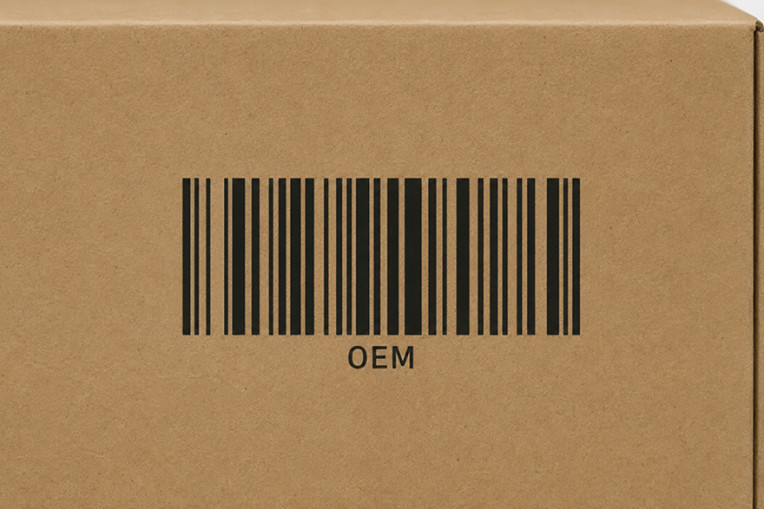

Wybór czytnika zależy w dużej mierze od rodzaju stosowanych kodów. Kody 1D – takie jak EAN-13, Code 128, Code 39, GS1-128 czy Interleaved 2 of 5 (ITF) – doskonale sprawdzają się przy oznaczaniu komponentów, opakowań jednostkowych i zbiorczych oraz jednostek logistycznych.
Kody 2D – w tym QR Code, Data Matrix i PDF417 – umożliwiają zapisanie znacznie większej ilości danych przy niewielkich rozmiarach kodu. Istotną cechą tych kodów jest odporność na częściowe uszkodzenia fizyczne: przetarcie lub pomarszczenie etykiety nie musi powodować utraty zakodowanych informacji. Standard Data Matrix znalazł szerokie zastosowanie wszędzie tam, gdzie wymagane jest śledzenie pojedynczych komponentów.

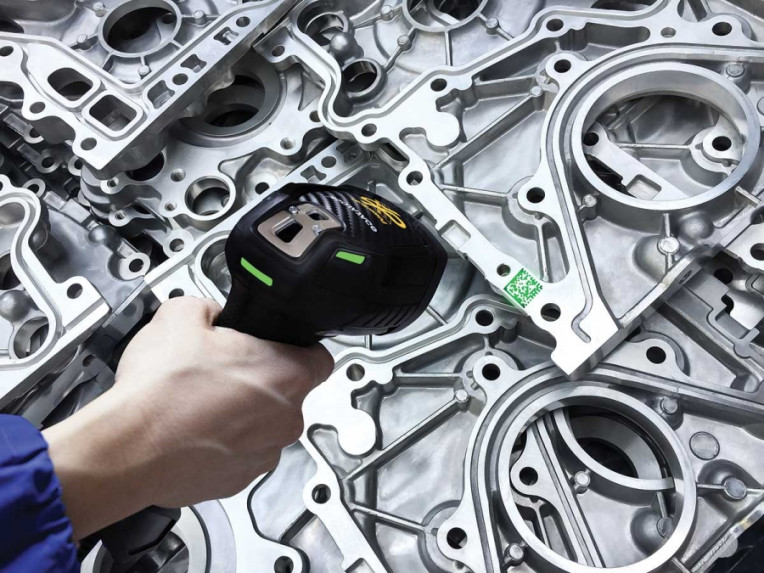

Odrębną kategorię stanowią kody DPM (Direct Part Marking), nanoszone bezpośrednio na element metodą laserową, mikropunktową, grawerowania lub trawienia. Stosowane są w branży motoryzacyjnej, lotnictwie, produkcji elektroniki i przemyśle medycznym. Ze względu na niski kontrast, małe rozmiary i obecność na błyszczących powierzchniach standardowe skanery zazwyczaj nie zapewniają wymaganej skuteczności odczytu. Wymagane są specjalistyczne przemysłowe czytniki obrazu z dedykowanymi algorytmami dekodowania i odpowiednim oświetleniem, takie jak ręczne modele Datalogic PD9630-DPX, PM9600-DDPX czy PBT9600-DDPX.
Kluczowe parametry przy doborze urządzenia
Odległość odczytu i optyka powinny być dopasowane do konkretnej aplikacji – inne wymagania ma kontrola drobnych elementów elektronicznych, a inne skanowanie kodów na paletach. Sam zasięg nie jest najważniejszym kryterium.
Interfejsy komunikacyjne determinują możliwości integracji z istniejącą infrastrukturą. Najczęściej spotykane to Ethernet/IP, PROFINET, Modbus TCP, TCP/IP, RS-232 i USB, umożliwiające współpracę z PLC oraz systemami MES i ERP.
Prędkość linii produkcyjnej bezpośrednio wpływa na wymagania dotyczące czasu ekspozycji i wydajności dekodowania. Nowoczesne czytniki przemysłowe stosują zaawansowane algorytmy przetwarzania obrazu, aby utrzymać wysoką skuteczność odczytu nawet przy dużej przepustowości.
Warunki oświetleniowe mają zasadnicze znaczenie dla jakości odczytu, szczególnie przy powierzchniach błyszczących, elementach metalowych, czarnych tworzywach i przezroczystych opakowaniach. Profesjonalne czytniki oferują różne typy oświetlenia oraz możliwość doboru optyki do specyfiki aplikacji.
Jak dobrać odpowiedni czytnik – pytania pomocnicze
Przed podjęciem decyzji zakupowej warto przeprowadzić ustrukturyzowaną analizę własnych potrzeb. Poniższe pytania pozwalają precyzyjne określić wymagania aplikacji:
- Jaki rodzaj kodu jest stosowany w procesie – 1D, 2D czy DPM?
- Jak wygląda podłoże, na którym znajduje się kod – etykieta papierowa, tworzywo, metal, powierzchnia błyszcząca czy matowa?
- Czy odczyt jest ręczny czy automatyczny – czy operator skanuje kod, czy czytnik pracuje bez jego udziału na linii produkcyjnej?
- Jakie są warunki środowiskowe – poziom zapylenia, wilgotność, temperatura, obecność wibracji?
- Jaka jest wymagana przepustowość – ile elementów na minutę lub godzinę musi być zidentyfikowanych?
- Z jakimi systemami czytnik musi się integrować – PLC, MES, WMS, ERP i jakie interfejsy komunikacyjne są dostępne w istniejącej infrastrukturze?
- Czy wymagana jest pełna identyfikowalność (traceability) komponentów, a jeśli tak – w jakim zakresie?
Traceability jako wymóg systemowy
Współczesna produkcja wymaga pełnej identyfikowalności każdego komponentu. System traceability pozwala ustalić, z jakiej partii pochodzi dany element, na której maszynie został wytworzony, kiedy przeszedł kontrolę jakości i do jakiego produktu końcowego trafił. Wymagania te są szczególnie rygorystyczne w branżach automotive, farmaceutycznej, elektronicznej i spożywczej. Automatyczna identyfikacja z wykorzystaniem przemysłowych czytników kodów stanowi jeden z kluczowych elementów skutecznych systemów traceability.
Podsumowanie
Dobór przemysłowego czytnika kodów kreskowych ma bezpośredni wpływ na niezawodność procesu, jakość gromadzonych danych i efektywność całego systemu identyfikacji. Nie istnieje jedno rozwiązanie odpowiednie dla wszystkich aplikacji – w niektórych przypadkach właściwym wyborem będzie ręczny skaner przemysłowy, w innych stacjonarny czytnik matrycowy z odpowiednią optyką, zdolny do odczytu oznaczeń Data Matrix lub DPM. Przed wdrożeniem niezbędna jest analiza rodzaju stosowanych kodów, warunków środowiskowych, wymagań wydajnościowych oraz sposobu integracji z automatyką zakładu.
