Extendery Ethernet PoL™ przeznaczone zostały do przedłużenia transmisji Ethernet po kablu telefonicznym lub koncentrycznym. Zastosowanie technologii Power over Link™ pozwala również na przesył energii elektrycznej PoE (ang. Power over Ethernet). Dzięki takiemu rozwiązaniu, użytkownik nie musi zmieniać istniejącej infrastruktury kablowej na skrętkę lub światłowód. Ogromną zaletą jest również brak potrzeby zasilania urządzeń końcowych (PoE PD) np. kamer. Przykładowo, urządzenie PD (ang. Powered Device) może być zasilane mocą 15.4W (zgodnie z IEEE802.3af), na odległość 400 metrów i transmisją 90 Mbit/s

Nowa generacja Ethernet Extenderów pozwala na przedłużenie transmisji na znacznie większą odległość. Przykładowe parametry przestawione zostały w tabelce poniżej (na podstawie extendera ED3538):

Dystans                   300m             400m          600m        800m        1000m     1200m

Przepustowość  100Mbit/s      90Mbit/s     60Mbit/s   45Mbit/s     35Mbit/s     20Mbit/s

Moc PoE                  30W               15.4W         14W           9.5W             7W           5W

Zasada działania

System składa się ze switcha, extendera nadającego (ED3538T), do którego podłączony jest przemysłowy zasilacz 48VDC, extendera odbierającego (ED3538R) oraz kamery PoE.

Transmisja sygnału Ethernet 100 Mbit/s oraz przesył mocy 30W (Data & Power) odbywa się po 300m kablu telefonicznym (1 para).

Extendery ED3538T/R przeznaczone są do warunków ekstremalnych, co pozwala np. na pracę w warunkach zewnętrznych (temperatura pracy -40°C do 75°C). Dzięki technologii „podłącz i używaj” (ang. Plug & Play & Walk away) instalacja systemu jest bardzo szybka i łatwa. Wystarczy podłączyć extender nadający do sieci Ethernet, odbierający do urządzenia PoE, a do obu - parę przewodów telefonicznych.

Extendery ED3538T/R mogą również pracować bez funkcji PoL™, pracując jedynie jako PoE PSE (ang. PoE Power Sourcing Equipment). Zaletą tego rozwiązania jest zapewnienie 30W mocy dla extendera odbierającego na odległość 2200 m (!) z sygnałem 1 Mbit/s. Tryb ten wybierany jest za pomocą jednego przełącznika DIP.

Extendery ED3538 10/100Base-TX PoL™/PoE zbudowane są z interfejsów  10/100Base-TX. Spełniają wymogi IEC61000-6-2 EMC – normy dotyczącej odporności w środowiskach przemysłowych.

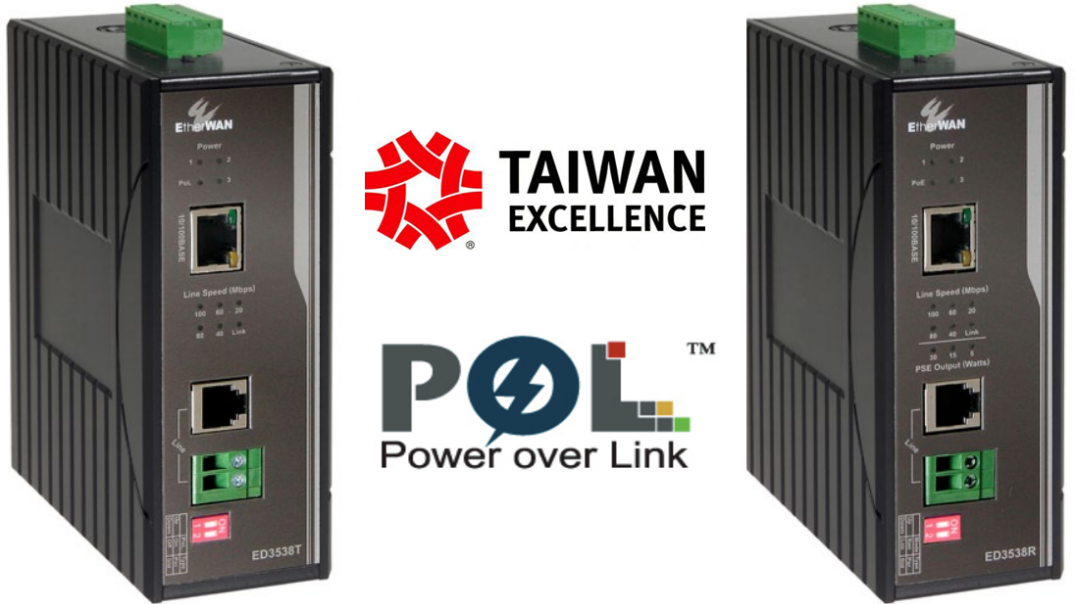

Ethernet extendery ED3538 docenione zostały wyróżnieniem „Taiwan Excellence Awards 2014”:
http://www.taiwanexcellence.org/index.php/awards/nowdt/content/3/1/103164AB-E056

Zasada działania Power over Link:
https://www.youtube.com/watch?v=j0cwh6ieEbs
