Inteligentne podsystemy dla serwo pras

• Nowy podsystem Smart Function Kit do prasowania może wykorzystywać siłę do 70 kN
• „Podłącz i produkuj”: Wstępnie zdefiniowany podsystem, który można szybko uruchomić
• Zainstalowane fabrycznie oprogramowanie do tworzenia procesów, oceny jakości i generowania dokumentacji

Firma Bosch Rexroth rozszerzyła swoją ofertę inteligentnych podsystemów mechatronicznych o nową, wzmocnioną wersję pakietu Smart Function Kit do zastosowań związanych z prasowaniem i łączeniem. Nowe produkty, dostępne w dwóch rozmiarach, wykorzystują elektromechaniczny, wzmocniony cylinder EMC-HP do generowania sił nacisku wynoszących odpowiednio 45 i 70 kN. Dzięki większemu zakresowi sił producenci maszyn, integratorzy systemów i firmy produkcyjne mogą teraz tworzyć w pełni elektromechaniczne, standardowe linie. Do typowych obszarów zastosowań tych rozwiązań należy przemysł motoryzacyjny i produkcja akumulatorów.

W nowych wersjach inteligentnych podsystemów mechatronicznych zastosowano wzmocniony siłownik High Power (EMC-HP), który generuje jeszcze większe siły.  Solidny i trwały układ mechaniczny jest oparty na sprawdzonym mechanizmie śrubowo-planetarnym PLSA firmy Bosch Rexroth. Nowe podsystemy mają długi okres eksploatacji, dzięki czemu nadają się doskonale do różnych zastosowań wymagających dużej siły, takich jak mocowanie, nitowanie, perforowanie lub formowanie za pomocą pras.

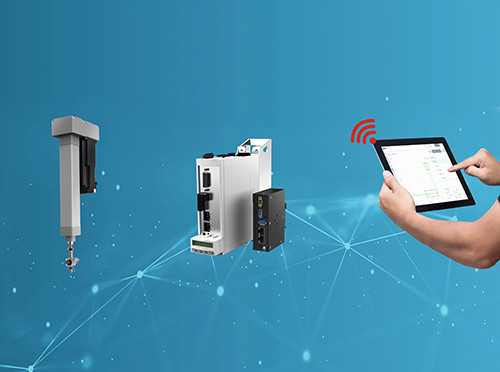

Pakiet Smart Function Kit do prasowania i łączenia stanowi kombinację siłownika elektromechanicznego z czujnikiem siły, serwomotora, serwonapędu i przemysłowego komputera PC. Wszystkie te elementy składają się na podsystem dostarczany w pakiecie i gotowy do natychmiastowego użycia. Zainstalowane fabrycznie oprogramowanie operacyjne oparte na przeglądarce sprawia, że prasy z siłownikami są gotowe do użycia w ciągu zaledwie kilku minut. Można je łatwo programować za pomocą interfejsu graficznego.

Oprogramowanie to umożliwia również monitorowanie procesów oraz przesyłanie wyników i danych dotyczących procesów do nadrzędnego systemu sterowania. Aby zapewnić szybkie połączenie z takim liniowym systemem sterowania, można skorzystać z gotowych bloków funkcji przeznaczonych do różnych środowisk programistycznych.

Prace projektowe przebiegają znacznie szybciej niż w przypadku pras z siłownikami o tradycyjnej konstrukcji. Po wybraniu i skonfigurowaniu systemu mechatronicznego za pomocą elektronicznego narzędzia LinSelect możemy dokończyć tworzenie podsystemu w konfiguratorze online, a następnie zamówić taki podsystem w sklepie online firmy Bosch Rexroth za pomocą jednego numeru materiału. Dokumentacja techniczna i dane CAD są dostępne do bezpłatnego pobrania.

Po dołączeniu dwóch nowych rozmiarów inteligentne podsystemy do wytłaczania i łączenia obsługują teraz zakres sił od 2 do 70 kN. Można je szybko i łatwo zamówić. Są dostarczane w postaci kompletnego pakietu, co ułatwia standaryzację systemów produkcyjnych.
