GWDA | Demontaż i budowa masztu antenowego

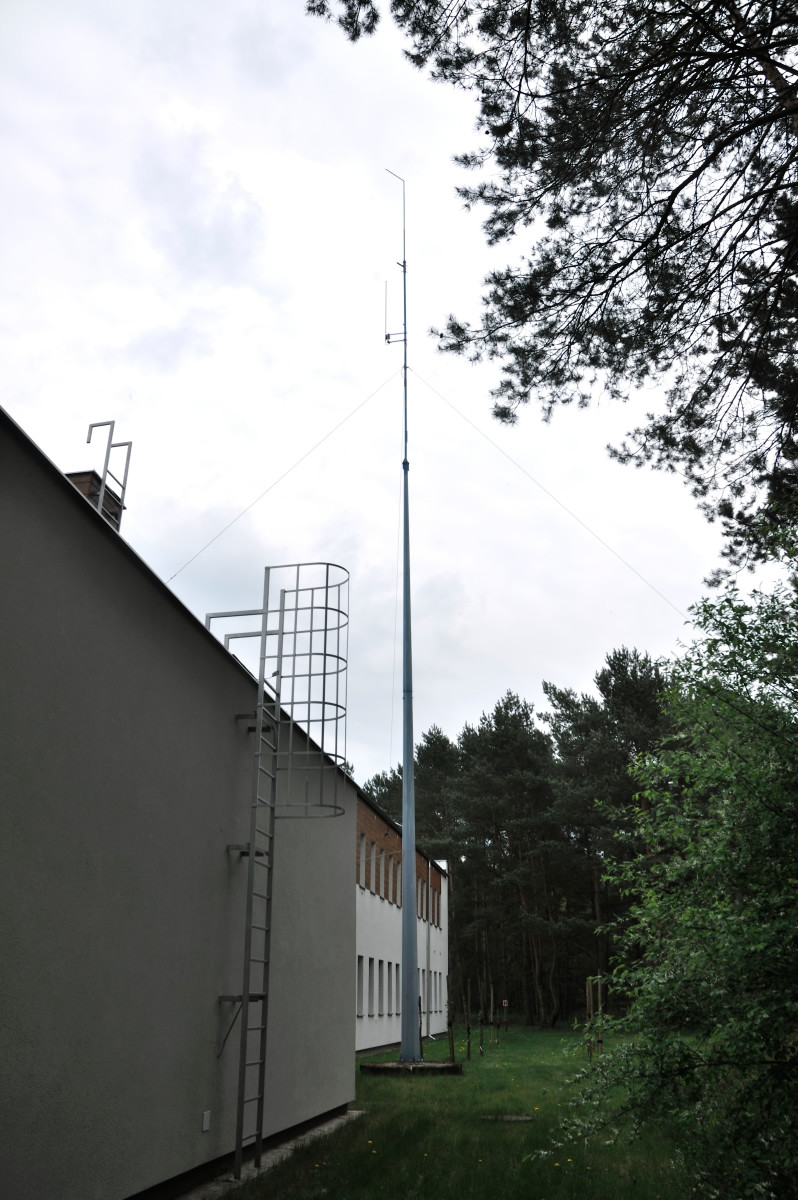

Pod koniec 2013 roku wykonaliśmy modernizację systemu łączności radiowej, o czym mogą Państwo przeczytać tutaj. System łączności radiowej został zbudowany w GWDA ponad 10 lat temu, kiedy urządzenia do radiowej transmisji danych nie była tak zaawansowane jak dziś. W ówczesnych czasach aby coś działało, musiało mieć wielki maszt. Ponieważ siedziba GWDA mieści się w lesie, konieczne była budowa wieży antenowej o wysokości około 21m, która wymagała stabilizacji za pomocą odciągów. Maszt który jest widzą Państwo na zdjęciu obok jest obiektem budowlanym, który wymaga przeglądów oraz nadzoru technicznego.

Ponieważ maszt stał się swego rodzaju koniecznym ciężarem, postanowiliśmy przeprowadzić eksperyment. Przekazaliśmy automatykom do testów małą antenę typu dipol o zysku magnetycznym 2dBd wraz z kablem, z prośbą aby zamontować ją na dachu budynku. Po 30 dniach testów automatycy nie zauważyli różnicy pomiędzy małym dipolem na dachu, a dookólną anteną zawieszoną 20m nad ziemią. Nie było ani jednego zaniku sygnału, a tym samym przerw w transmisji.

Po tym eksperymencie wykonaliśmy nowy, lekki maszt, który parametrami radiowymi nie różni się od poprzednika, a nawet minimalnie je przewyższa. Podstawą masztu jest rura ze stali konstrukcyjnej 1.4301 o średnicy 50mm, która została zamocowana w przygotowanym uprzednio (przewidzianym do takich celów) uchwycie na elewacji budynku. Na rurze zostały osadzone lekkie dipole w układzie kolinearnym oraz profesjonalna antena GSM/UMTS dla urządzeń telemetrycznych. Całość jest lekka i zgrabna, a waga nie przekracza 19kg. Klient zyskał również bezpośredni dostęp serwisowy.

Stary maszt udało nam się przewrócić w sposób fachowy, czyli przy użyciu dźwigu i podnośnika koszowego oraz przetransportować do magazynu.

Pełny opis na naszej stronie http://www.karcz.eu/realizacje.html
