Diody TVS USBLC6-2SC6 i USBLC6-4SC6 jako ochrona interfejsów USB przed wyładowaniami elektrostatycznymi
Układy USBLC6-2SC6 oraz USBLC6-4SC6 stanowią wyspecjalizowane rozwiązania w zakresie ochrony przeciwprzepięciowej, dedykowane do zabezpieczania linii transmisyjnych i portów komunikacyjnych. Ich głównym zadaniem jest minimalizacja ryzyka uszkodzeń wrażliwych komponentów elektronicznych wywołanych przez impulsy napięciowe oraz wyładowania elektrostatyczne.
Parametry techniczne i charakterystyka pracy
Oba modele zostały zaprojektowane do pracy w szerokim zakresie temperatur od -55°C do +125°C, co umożliwia ich bezawaryjne wykorzystanie w zróżnicowanych warunkach środowiskowych. Dioda USBLC6-2SC6 charakteryzuje się mocą impulsową na poziomie 100 W, prądem impulsowym do 6 A oraz odpornością na wyładowania elektrostatyczne do 15 kV. Z kolei model USBLC6-4SC6 oferuje moc impulsową do 55 W, prąd impulsowy rzędu 4 A oraz podwyższoną odporność na wyładowania elektrostatyczne wynoszącą 20 kV. Bardzo krótki czas reakcji na pojawiające się przepięcia pozwala na skuteczną izolację układów scalonych od szkodliwych zjawisk elektrycznych.
Konstrukcja i obszary zastosowań

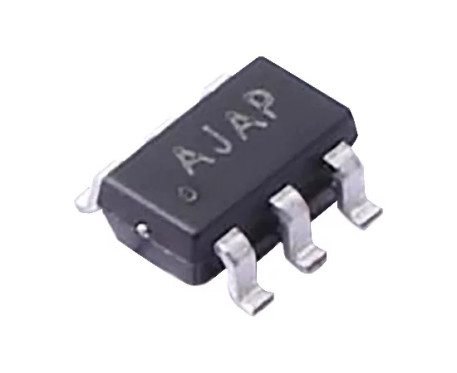

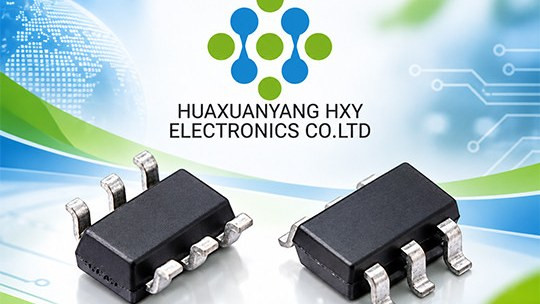

Zastosowanie kompaktowej obudowy SOT-23-6L sprawia, że komponenty te są optymalnym wyborem dla nowoczesnych, miniaturowych urządzeń elektronicznych, w których kluczowa jest oszczędność miejsca na płytce drukowanej. Rozwiązania te znajdują szerokie zastosowanie w ochronie portów USB, komputerów oraz różnorodnych urządzeń peryferyjnych. Są one również istotnym elementem w systemach elektroniki przemysłowej i użytkowej, sterownikach, a także w infrastrukturze telekomunikacyjnej i sieciowej. Skutecznie zabezpieczają mikrokontrolery oraz inne zaawansowane układy scalone przed skutkami nagłych skoków napięcia i wyładowań elektrostatycznych.
Wykorzystanie diod TVS z serii USBLC6 pozwala na znaczące podniesienie poziomu niezawodności systemów elektronicznych. Dzięki precyzyjnym parametrom ochronnym i niewielkim wymiarom, stanowią one efektywną barierę dla wyładowań elektrostatycznych w różnorodnych aplikacjach technologicznych.
Źródło: Micros
