Haskel Test Pac – przenośne zestawy do hydraulicznych prób ciśnieniowych do 7000 bar
Haskel Test Pac Systems to kompaktowe, przenośne zestawy wysokociśnieniowe oparte na pneumatycznych pompach cieczy, przeznaczone do wykonywania hydraulicznych prób ciśnieniowych w instalacjach stacjonarnych i mobilnych. Dostępne konfiguracje obejmują zakres roboczy do 7000 bar, a napęd oparty wyłącznie na sprężonym powietrzu eliminuje konieczność stosowania zasilania elektrycznego.
Zasada działania i napęd pneumatyczny
Działanie pomp wykorzystuje różnicę średnic między tłokiem pneumatycznym a tłokiem po stronie cieczy. Większy tłok napędzany sprężonym powietrzem wprawia w ruch mniejszy tłok cieczowy, co przekłada się na uzyskanie wysokiego ciśnienia medium roboczego. Kluczową właściwością tego rozwiązania jest zdolność do osiągnięcia zadanego ciśnienia, zatrzymania pracy i jego utrzymania bez dalszego poboru energii oraz bez generowania ciepła.
W porównaniu z agregatami elektrycznymi, napęd pneumatyczny oferuje ponadto brak źródła ciepła, płomienia i ryzyka iskrzenia, bezstopniową regulację wydajności przez zmianę częstotliwości cykli pracy, możliwość wielokrotnego zatrzymywania i ponownego uruchamiania, samosmarujące uszczelnienia oraz prostą obsługę i konserwację. Właściwości te mają szczególne znaczenie wszędzie tam, gdzie wymagane jest stabilne utrzymanie ciśnienia podczas prowadzonego testu.
Zestawy mogą być stosowane nie tylko do prób hydrostatycznych, lecz także jako źródło awaryjnego ciśnienia hydraulicznego oraz w aplikacjach związanych z podnoszeniem i zaciskaniem – w zastosowaniach lądowych i offshore.
Budowa zestawu i standardowa konfiguracja

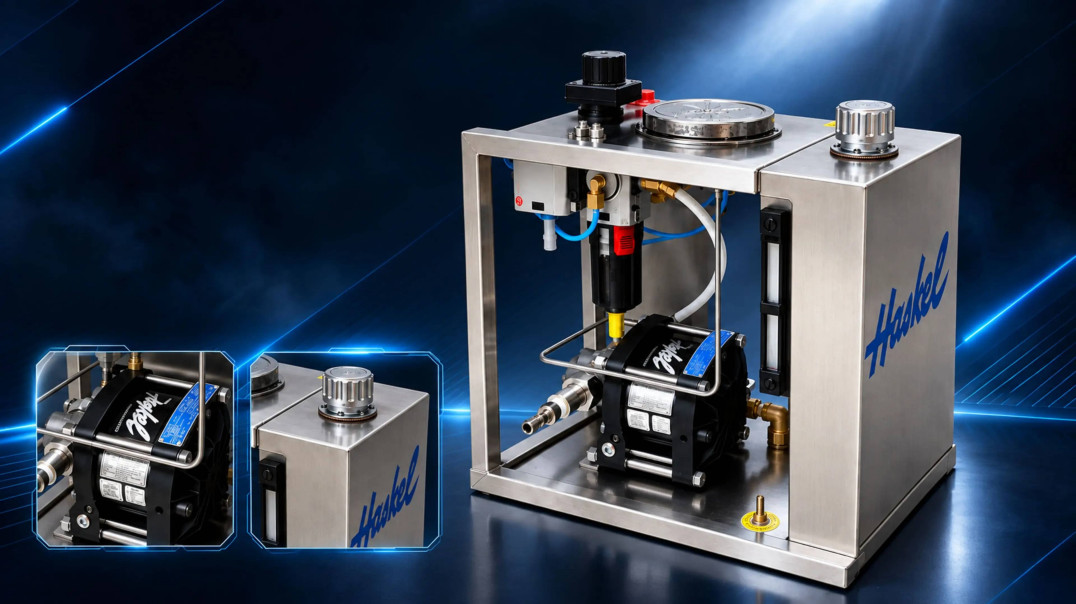

Test Pac nie jest wyłącznie samą pompą, lecz kompletnym przenośnym stanowiskiem do prób ciśnieniowych. Standardowa konfiguracja obejmuje pneumatyczną pompę cieczy Haskel, układ przygotowania i regulacji powietrza zasilającego, manometry po stronie pneumatycznej i ciśnienia wyjściowego (w obudowie ze stali nierdzewnej), zawór regulujący prędkość pracy pompy, tłumik wylotu powietrza, filtr ssący medium robocze, zawór upustowy oraz przyłącza cieczy umieszczone przy krawędzi ramy. Całość jest fabrycznie połączona i poddawana próbie ciśnieniowej przed dostawą.
Dostępne modele i zakresy ciśnień
Rodzina zestawów Haskel Test Pac obejmuje urządzenia o mocy od 1/3 HP do 10 HP, a dostępne media robocze to woda, olej oraz emulsje olejowo-wodne.
Test Pac 33
- Moc: 1/3 HP
- Maksymalne ciśnienie: do 1000 bar (olej) / do 700 bar (woda)
- Typowa wydajność: od 0,2 l/min (wersja wysokociśnieniowa) do około 6 l/min (warianty niskociśnieniowe)
- Standardowy zbiornik: 4-litrowy, polietylenowy
- Opcja: odłączana pompa ręczna – przydatna w sytuacjach braku dostępu do sprężonego powietrza lub podczas prac kalibracyjnych
Test Pac 200
- Moc: 1,5–2 HP
- Maksymalne ciśnienie: do 3000 bar (olej i woda)
- Konstrukcja: malowana rama stalowa z pionowym panelem sterowania
- Standardowy zbiornik: 5-litrowy, polipropylenowy
- Liczba dostępnych wariantów: 18
Offshore Test Pac 200
- Konstrukcja: ze stali nierdzewnej, przeznaczona do zastosowań offshore
- Maksymalne ciśnienie: do 2000 bar
- Liczba dostępnych wariantów: 14
Offshore Test Pac 300
- Moc: 3 HP
- Konstrukcja: ze stali nierdzewnej, przeznaczona do zastosowań offshore
- Maksymalne ciśnienie: do 1400 bar
Test Pac 600-SS
- Moc: 6 HP
- Maksymalne ciśnienie: do 700 bar (olej i woda)
- Konstrukcja: mobilna rama ze stali nierdzewnej
- Zbiornik: dostępny w wersji ze zbiornikiem 20 litrów lub bez niego
Podsumowanie
Zestawy Haskel Test Pac łączą pneumatyczny napęd, wysokie możliwości ciśnieniowe i mobilną konstrukcję w jednym, kompletnym urządzeniu gotowym do pracy. Szeroki wybór konfiguracji – pod względem ciśnienia, przepływu, medium roboczego i warunków eksploatacji – pozwala na dobór właściwego modelu zarówno do prób w instalacjach lądowych, jak i offshore. Przy wyborze konkretnej wersji należy uwzględnić przede wszystkim wymagane ciśnienie, przepływ, rodzaj medium oraz warunki eksploatacji.
