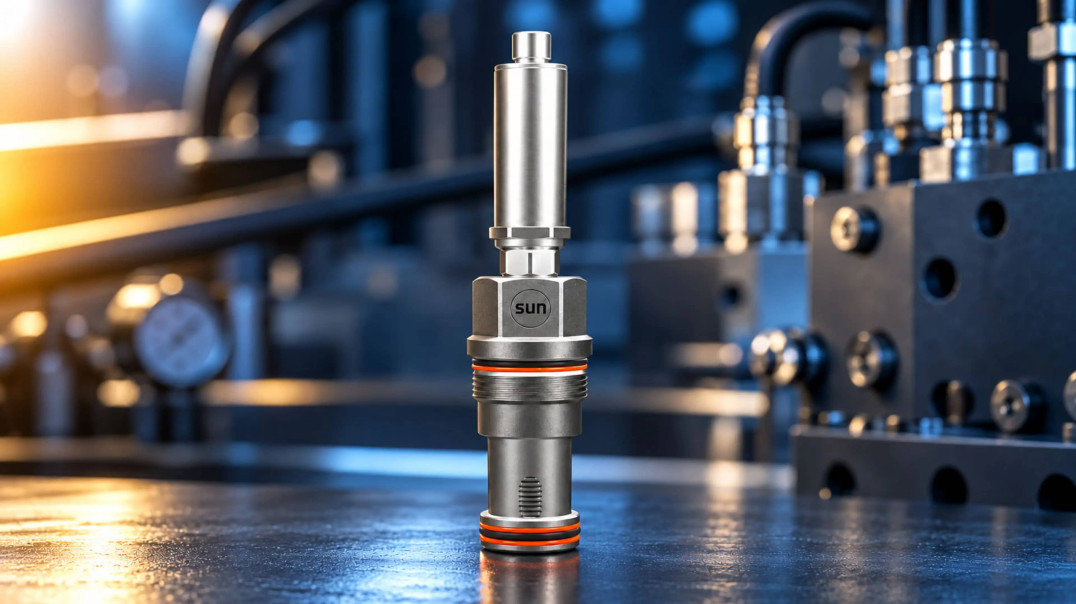

Sun Hydraulics rozszerza swoją ofertę o przepływomierz nabojowy QMEH, przeznaczony do pomiaru przepływu w czasie rzeczywistym w układach hydraulicznych. Urządzenie łączy kompaktową konstrukcję z możliwością pracy przy ciśnieniu do 350 bar oraz fabryczną kalibracją, co ułatwia jego wdrożenie zarówno w hydraulice przemysłowej, jak i mobilnej.
Zasada działania i kalibracja fabryczna
QMEH wykorzystuje specjalnie zaprojektowany czujnik do precyzyjnego wykrywania przepływu i przeliczania odczytu na proporcjonalną wartość napięcia lub natężenia prądu elektrycznego. Sygnał wyjściowy może być na bieżąco przetwarzany przez system sterowania lub monitorowania maszyny.
Każdy egzemplarz jest fabrycznie wstępnie linearyzowany i kalibrowany, co eliminuje konieczność przeprowadzania dodatkowej kalibracji podczas montażu w układzie. Rozwiązanie to ma zapewnić powtarzalność pomiarów oraz stabilność parametrów w trakcie długotrwałej eksploatacji. Urządzenie dostępne jest w czterech zakresach przepływu:
- do 15 l/min (4 gpm)
- do 30 l/min (8 gpm)
- do 132 l/min (35 gpm)
- do 190 l/min (50 gpm)
Pozwala to dobrać odpowiedni wariant do parametrów konkretnej instalacji.
QMEH jest przystosowany do montażu w standardowym gnieździe Sun T-16A, umożliwiając jego bezpośrednią integrację z blokiem hydraulicznym.
Parametry ciśnieniowe i odporność elektromagnetyczna
Przepływomierz został zaprojektowany z myślą o aplikacjach wymagających pomiaru przepływu przy wysokich ciśnieniach roboczych. Maksymalne ciśnienie wynosi 350 bar (5000 psi) na wszystkich przyłączach, co w połączeniu z kompaktową budową nabojową pozwala stosować urządzenie w miejscach o ograniczonej przestrzeni montażowej.
Istotnym elementem konstrukcji jest opatentowany czujnik położenia (patent USA nr 12,484,150). QMEH posiada certyfikację CE oraz E-mark w zakresie kompatybilności elektromagnetycznej (EMC), co ma szczególne znaczenie w nowoczesnych układach elektrohydraulicznych, gdzie w jednym środowisku współpracują elementy hydrauliczne, sterowniki i czujniki. Odporność na zakłócenia elektromagnetyczne pomaga zachować integralność sygnału pomiarowego w wymagających warunkach eksploatacji maszyn i pojazdów.
Obszary zastosowań
Sun Hydraulics wskazuje na zastosowanie QMEH w hydraulicznych agregatach zasilających, naziemnych urządzeniach testowych dla przemysłu lotniczego, ładowarkach teleskopowych oraz koparkach. Pomiar przepływu w czasie rzeczywistym może pełnić funkcję zarówno monitorowania parametrów pracy układu, jak i źródła informacji dla systemu sterowania.
Podsumowanie
QMEH Sun Hydraulics to przepływomierz nabojowy łączący fabryczną kalibrację, cztery zakresy przepływu oraz ciśnienie robocze do 350 bar z kompaktową konstrukcją przystosowaną do gniazda T-16A. Opatentowana technologia czujnika i zgodność z wymaganiami EMC czynią go rozwiązaniem odpowiednim dla rozbudowanych układach elektrohydraulicznych w hydraulice przemysłowej i mobilnej.
Źródło: BIBUS MENOS Sp. z o.o.
Więcej na menos.bibus.com
