Szybkie i ultraszybkie diody prostownicze STTH marki UMW do układów impulsowych

Ultra szybkie diody prostownicze STTH firmy UMW w ofercie dystrybutora

Do oferty trafiła seria szybkich i ultra szybkich diod prostowniczych STTH producenta UMW. Elementy te przeznaczone są do układów elektronicznych, w których kluczowe znaczenie mają krótki czas odzyskiwania oraz sprawne przełączanie przy podwyższonych częstotliwościach.

Parametry elektryczne i dostępne warianty

Seria STTH obejmuje diody o prądzie przewodzenia od 1 A do 4 A oraz napięciu wstecznym w zakresie od 200 V do 1200 V, co umożliwia dobór elementu zarówno do aplikacji niskonapięciowych, jak i układów wymagających wysokiej odporności na napięcie zwrotne. Najkrótszy czas odzyskiwania w serii wynosi poniżej 14 ns, a w zależności od modelu dostępne są warianty o czasach odzyskiwania poniżej 15 ns, 20 ns, 25 ns, 35 ns, 60 ns, 75 ns oraz 80 ns.

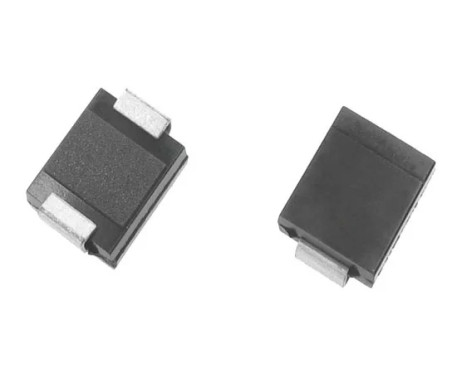

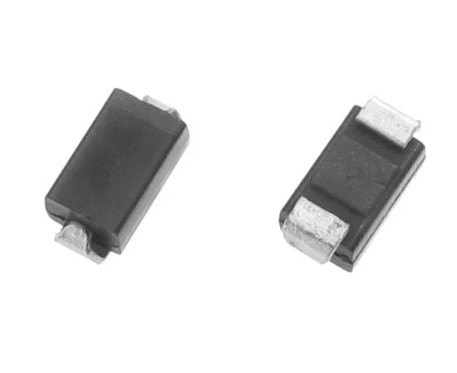

Wszystkie modele oferowane są w obudowach SMA, SMB i SMC, przystosowanych do montażu powierzchniowego (SMD). Pakowanie odbywa się w formie taśmy na krążku, co ułatwia automatyczny montaż na liniach produkcyjnych.

Tabela dostępnych modeli

Poniżej zestawiono dostępne symbole wraz z kluczowymi parametrami:

• STTH102A: 1 A, 200 V, czas odzyskiwania <20 ns
• STTH108A: 1 A, 800 V, czas odzyskiwania <75 ns
• STTH110A: 1 A, 1000 V, czas odzyskiwania <75 ns
• STTH1L06A: 1 A, 600 V, czas odzyskiwania <80 ns
• STTH1R02A: 1,5 A, 200 V, czas odzyskiwania <15 ns
• STTH1R04A: 1 A, 400 V, czas odzyskiwania <14 ns
• STTH1R06A: 1 A, 600 V, czas odzyskiwania <25 ns
• STTH212S: 2 A, 1200 V, czas odzyskiwania <75 ns
• STTH212U: 2 A, 1200 V, czas odzyskiwania <75 ns
• STTH2R02A: 2 A, 200 V, czas odzyskiwania <15 ns
• STTH2R06A: 2 A, 600 V, czas odzyskiwania <35 ns
• STTH310S: 3 A, 1000 V, czas odzyskiwania <75 ns
• STTH3L06U: 3 A, 600 V, czas odzyskiwania <60 ns
• STTH3R06S: 3 A, 600 V, czas odzyskiwania <35 ns
• STTH4R02U: 4 A, 200 V, czas odzyskiwania <16 ns

Zastosowania

Diody serii STTH dedykowane są przede wszystkim do zasilaczy impulsowych i przetwornic wysokiej częstotliwości, a także do układów prostowniczych i przełączających stosowanych w elektronice przemysłowej. Krótki czas odzyskiwania przekłada się bezpośrednio na ograniczenie strat przełączania, co czyni te elementy właściwym wyborem wszędzie tam, gdzie efektywność energetyczna układu ma istotne znaczenie.

Seria diod prostowniczych STTH firmy UMW oferuje szeroki wachlarz parametrów elektrycznych — od prądu przewodzenia, przez napięcie wsteczne, po czas odzyskiwania — umożliwiając precyzyjne dopasowanie elementu do wymagań konkretnego projektu. Dostępność w standardowych obudowach SMD i pakowanie taśmowe ułatwiają integrację tych diod w nowoczesnych procesach produkcyjnych.

Źródło: Micros
