Nowoczesne stanowiska szkoleniowe do badania napędów firmy Lucas-Nuelle

| Prezentacje firmowe Artykuły

Technologia napędów ma coraz większe znaczenie w czasach, gdy przemysł ulega przemianom związanym z automatyzacją. W związku z szybkim rozwojem technologia napędów stała się jedną z najbardziej innowacyjnych dziedzin w elektrotechnice.

Nowoczesne stanowiska szkoleniowe do badania napędów firmy Lucas-Nuelle

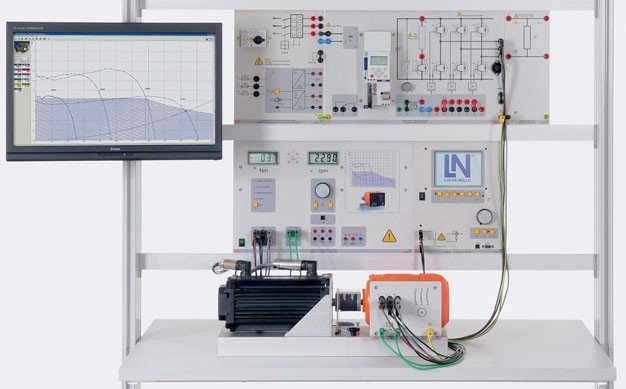

Rys. 1. Stanowisko do badania trójfazowych silników pierścieniowych

Złożoność technologii napędów przemysłowych stanowi wyjątkowe wyzwanie w szkoleniu i nauczaniu specjalistów w zakresie elektroniki i mechatroniki. Zrozumienie i opanowanie wiedzy z zakresu maszyn elektrycznych, ich konstrukcji, obsługi, techniki połączeń, charakterystyk, a zwłaszcza reakcji na różne obciążenia - wszystko to składa się na fundamentalne kompetencje wykwalifikowanych pracowników, techników i inżynierów.

Nowe technologie napędów wymagają stosowania nowoczesnych systemów szkoleniowych. Firma STERMAG dostrzegając potrzeby rynku napędów wprowadziła do swojej oferty specjalistyczne stanowiska szkoleniowe firmy Lucas-Nuelle. Stanowiska Lucas-Nuelle pozwalają na badanie niemalże wszystkich dostępnych typów maszyn prądu stałego, siników asynchronicznych i synchronicznych.

BAZA SYSTEMU

Rys. 2. Stanowisko do badania maszyn synchronicznych

Stanowisko kontrolne serwomaszyny stanowi kompletny system przeznaczony do testowania maszyn i napędów elektrycznych. System łączy w sobie najnowszą technologię z prostotą obsługi. Poza napędem i hamulcem, można także w realistyczny sposób symulować działanie modeli maszyn.

Dzięki temu możliwe jest analizowanie działania maszyn, generatorów i napędów. Stanowisko obejmuje cyfrową jednostkę sterującą, serwonapęd oraz oprogramowanie ActiveServo.

Najważniejsze funkcje oprogramowania ActiveServo

  • Rejestracja charakterystyk silników
    • Pomiary w pełnym zakresie czterech kwadrantów
    • Zapis wartości mierzonych podczas regulacji prędkości i momentu obrotowego
    • Pomiary, obliczenia i prezentacje graficzne zmiennych wartości parametrów mechanicznych i elektrycznych
  • Określanie punktów działania emulowanych maszyn z regulowanymi parametrami
    • Superpozycja krzywych w charakterystykach napędów i maszyn
    • Określanie stabilnych i niestabilnych punktów działania
    • Określanie zakresów roboczych i przeciążeń
  • Zintegrowana ocena wyników pomiarów
    • Jednoczesne wyświetlanie charakterystyk różnych sekwencji pomiarów w celu przedstawienia zmian (w tym przypadku zmian parametrów przetwornicy częstotliwości)
    • Sporządzanie wykresów z dopuszczalnymi zakresami wartości oraz z wartościami znamionowymi
    • Oznaczanie pomiarów na wykresie
    • Wygodne eksportowanie wyników pomiarów do arkuszy kalkulacyjnych w celu ich dalszego przetwarzania
  • Dynamiczne pomiary w dziedzinie czasu z wykorzystaniem stanowiska kontrolnego serwomaszyny
    • Określanie natężenia prądów rozruchowych przy różnych obciążeniach
    • Dynamiczna analiza testowanych napędów
    • Realistyczną symulację obciążeń np. koło zamachowe, napęd dźwigu, kalander, wentylator, sprężarka
    • Prezentacja zmiennych wartości parametrów elektrycznych jako wartości chwilowych lub skutecznych

PRZYKŁADOWE ZESTAWY SZKOLENIOWE

Stanowisko do badania maszyn prądu stałego

Rys. 3. Stanowisko z falownikiem do badania maszyn asynchronicznych

Maszyny prądu stałego to podstawowe urządzenia stosowane w szkoleniach z zakresu obsługi maszyn elektrycznych. Wykorzystywane są w celu przejrzystego i zwięzłego przedstawienia możliwości, jakie dają techniki sterowania w układach otwartych i zamkniętych.

Treści dydaktyczne

  • Praca silnika:
    • Podłączenie silnika
    • Porównanie różnych typów maszyn
    • Typowe dane znamionowe i charakterystyki maszyn
    • Regulacja prędkości za pomocą rozrusznika i regulatora pola
    • Zmiana kierunku obrotów
  • Praca generatora:
    • Podłączenie generatora
    • Napięcie twornika jako funkcja prądu wzbudnicy
    • Funkcja i obsługa regulatora pola
    • Regulacja napięcia w generatorze samowzbudnym i obcowzbudnym
    • Wykresy obciążenia generatora

Stanowisko do badania maszyn asynchronicznych

Rys. 4. Stanowisko do badania silników liniowych

Silniki trójfazowe z wirnikiem klatkowym to silniki najczęściej stosowane w przemyśle. Są dostępne zarówno jako silniki małej mocy, jak i w wersjach o mocy sięgającej kilku megawatów. Dzięki zastosowaniu nowoczesnych przetwornic częstotliwości działają praktycznie bez strat przy różnych prędkościach, dzięki czemu zakres ich użycia jest bardzo szeroki.

Treści dydaktyczne

  • Podłączenie, okablowanie i uruchomienie
  • Praca w połączeniu w gwiazdę i trójkąt
  • Zastosowanie przełącznika gwiazda- trójkąt
  • Rejestracja charakterystyk prędkości i momentu obrotowego
  • Działanie z różnymi maszynami stanowiącymi obciążenie, np. wentylatorami lub urządzeniami dźwigowymi
