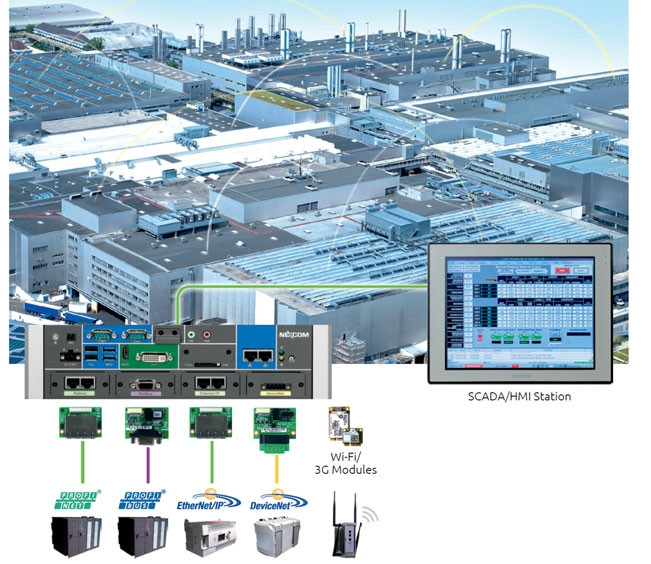

Rys. 1. Diagram obrazujący możliwości komputerów przemysłowych Nexcom
W przemyśle bardzo istotny jest niezawodny transfer danych, do tego celu różne firmy wykorzystują różnorodne protokoły np. Siemens - Profinet, Profibus; Allen-Bradley - Ethernet/IP, DeviceNET; Beckhoff - EtherCAT, itd. Oznacza to, że jeśli chcemy zintegrować nowy system wraz z już istniejącym musimy szukać urządzeń komunikujących się w określonych protokołach, często dostępnych tylko z jednej firmy.
Aby ułatwić proces integracji firma Nexcom wprowadziła serię komputerów NIFE (Nexcom Industrial Fieldbus Embedded), które są wyposażone w specjalną kartę tzw. Fieldbus, dzięki której komputer pozwala na komunikację we wszystkich ww. protokołach. Dzięki temu komputery z serii NIFE mogą pełnić szereg dodatkowych funkcji m.in. za pomocą wbudowanej aplikacji CODESYS Soft Logic umożliwiają programowanie sterowników PLC przy użyciu kodowania IEC61131-3 lub VC/C++ lub również zbierać dane z pracujących PLC przy konfiguracji, jako slave.
Panele PC firmy Nexcom wykorzystywane do aplikacji SCADA/ HMI również mogą być wyposażone w kartę Fieldbus, co rozszerza ich obszar zastosowań. Producent może je dostarczyć z preinstalowanym oprogramowaniem Citect z firmy Schneider Electric.
Rys. 2. Komputery Nexcom NIFE100 pracujące w chmurze danych |
Rys. 3. Schemat aplikacyjny komputera Nexcom NIFE100 |
Jednak prawdziwie rewolucyjny jest najnowszy IoT (Internet of Things) kontroler Nexcom NIFE100 wykorzystujący rozwiązanie Intel Gateway Solutions jako otwartą architekturę pozwalającą na bezpieczną transmisję danych w chmurze. Platforma ta jest owocem współpracy Intela, McAfee oraz Linux Wind River i otwiera nowe możliwości, pozwalając na komunikację pomiędzy sobą tylko autoryzowanych urządzeń i oprogramowania. Jest to nawet lepsze rozwiązanie, niż system antywirusowy. NIFE100, dzięki technologii Intel IoT umożliwia szybką analizę danych, zarządzanie procesami czy monitorowanie pracy różnorodnych urządzeń.
Rys. 4. Nexcom NIFE100 łączy w sobie funkcjonalności z różnych dziedzin i jest idealną platformą do budowy inteligentnych systemów automatyki przemysłowej
Ponadto komputer NIFE100 łączy w sobie cechy klasycznego IPC (Intel Bay Trail E3826 CPU, zakres temp. pracy -20~70°C, zasilanie VDC, chłodzenie pasywne) z technologią Fieldbus zapewniającą komunikację w protokołach przemysłowych. Jest wyposażony w porty COM z izolacją 2,5 kV, a opcjonalnie dostępna jest również izolacja napięcia wejściowego.
Kontrola nad zaawansowanymi procesami produkcyjnymi wymaga centralnego monitorowania różnorodnych zadań, przetwarzania informacji i komunikacji w różnych standardach. NIFE100 wspiera w sumie 7 protokołów komunikacyjnych: Profinet, Profibus, Ethernet/IP, DeviceNET, EtherCAT, CANopen i Modbus. Opcjonalnie posiada kartę WiFi lub moduł 3G/4G. W celu ułatwienia montażu komputer może być zamocowany na szynie DIN lub przykręcony do ściany.
Rys. 5. Nexcom NISE300/301 jako koncentrator sieci Fieldbus
Firma Nexcom posiada również w ofercie jednostkę NISE300/301 pozwalającą na montaż kilku kart Fieldbus, dzięki czemu może pełnić funkcję koncentratora pozwalającego na integrację różnych protokołów w jednym komputerze.
Nexcom NISE300 jest wyposażony w najnowszej generacji 2-rdzeniowy procesor Intel i5-4402E 1,6 GHz oraz 6 slotów na karty miniPCIe przeznaczonych do montażu kart rozszerzeń typu Fieldbus lub innych. NISE301 to bardziej kompaktowa jednostka wyposażona w najnowszy 4-rdzeniowy procesor Intel Atom E3845 1,91 GHz oraz 2 sloty miniPCIe. Są to typowo przemysłowe produkty charakteryzujące się zasilaniem napięciem stałym lub 230 VAC, temperaturą pracy -5~55°C, chłodzeniem pasywnym i portami RS232/422/485. Istnieje również możliwość implementacji komunikacji bezprzewodowej typu Wi-Fi lub 3G/4G.

Rys. 6. Nexcom NISE3720xx |
Natomiast jeśli potrzebny jest przemysłowy komputer typu Box PC o bardzo wysokiej wydajności procesora i grafiki m.in. do aplikacji SCADA oraz jednocześnie IoT (Internet of Things) to idealnym rozwiązaniem będzie Nexcom NISE3720xx. Posiada 2 niezależne wyjścia graficzne DVI-D & DVI-I. Może być wyposażony zarówno w kartę komunikacyjną Fieldbus, jak i standardowe porty PCI / PCIe.
Rys. 7. Nexcom XCARE3.0
Dane są zapisywane z szybkością 6 Gb/s (SATA 3.0) zarówno na klasycznym dysku 2,5", jak i karcie CFast lub mSATA. Dostęp do Internetu może być zrealizowany za pomocą portów GbE LAN lub poprzez kartę WiFi lub moduł 3G/4G, a zakres temperatur pracy to -20~60°C. Wyposażony w najnowszej generacji Intela procesor i7-4650U oraz układ graficzny Intel HD5000 potrafi sprostać każdemu zadaniu.
Producent nie zapomniał również, jak ważną rolę pełni zdalne monitorowanie i zarządzanie pracą komputerów i udostępnia wraz z komputerami oprogramowanie Nexcom XCARE3.0, które jest dostępne zarówno na komputer stacjonarny, jak i na smartfon-a, jako aplikacja mobilna.
Zdalny dostęp pozwala na sprawdzenie poprawności działania komputera i podłączonych do niego urządzeń, przywrócenie systemu, operacje klawiaturą/ekranem/myszą (KVM), zmianę konfiguracji. Aplikacja obsługuje do 36 komputerów. Benefity są ogromne - inżynierowie są w stanie wykryć nieprawidłowości, zanim wydarzy się awaria systemu, co ma niemały wpływ na zredukowanie kosztów utrzymania systemu.
Piotr Kłoszewski
Product&Marketing Manager
Autoryzowany dystrybutor komputerów przemysłowych Nexcom w Polsce i Europie Wschodniej:
Microdis Electronics Sp. z o. o.
www.microdis.net
