Jaki enkoder wybrać?

Jaki enkoder wybrać? To jest dylemat przed którym stoi każdy automatyk i konstruktor. Od tego wyboru zależy jakość pracy i poprawność działania aplikacji. Pytanie to jest często zadawane, tym bardziej, że wzrasta liczba aplikacji i branż, w których zastosowanie mają enkodery. Aby znaleźć najlepsze rozwiązanie, należy wziąć pod uwagę oprócz najważniejszych wytycznych (takich jak rodzaj aplikacji, środowisko pracy i wymagana dokładność pomiarowa) również technologię pomiaru enkodera.

Posłuchaj
00:00

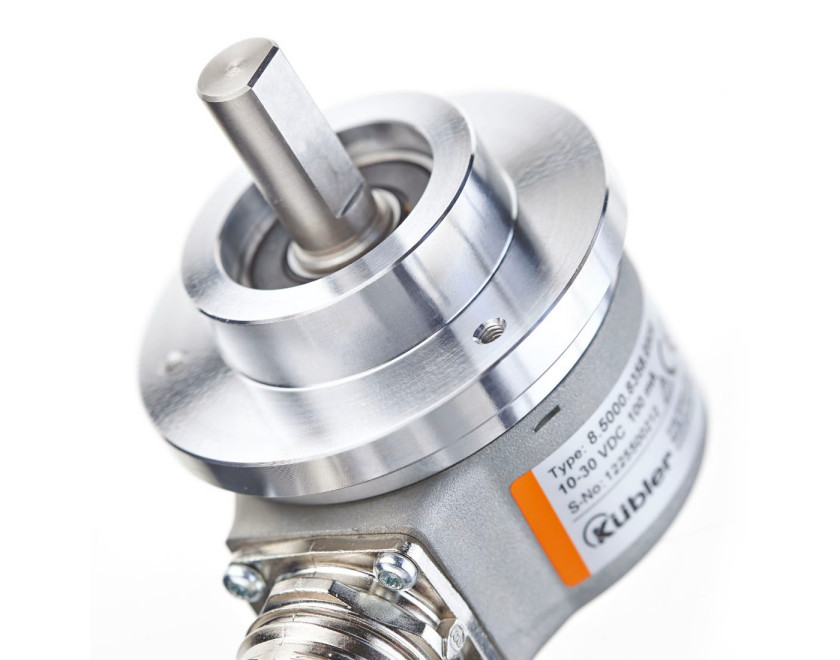

Enkoder optyczny

Jak sama nazwa wskazuje, działanie tych enkoderów oparte jest na technologii optycznych czujników. Dzięki temu enkodery optyczne charakteryzują się najwyższą dokładnością i stuprocentową odpornością na pola magnetyczne, co rekomenduje je m.in. do pracy w trudnych środowiskach napędowych.

Enkodery optyczne ze względu na wysoką rozdzielczość pomiarową (produkty Küblera: do 21 bit / 1 obrót) dedykowane są również do aplikacji, które wymagają dużej dokładności pomiarowej oraz powtarzalności pomiarów. Enkodery optyczne zarówno inkrementalne, jak i absolutne wykorzystywane są niemal w całym przemyśle: od maszyn CNC i ploterów począwszy po roboty, suwnice, dźwigi, elektrownie wiatrowe, stoły współrzędnościowe, maszyny do przetwórstwa, poprzez całe linie produkcyjne. W wersjach absolutnych enkoderów optycznych występuje wiele wariantów współpracujących z protokołami sieci przemysłowych (Profinet, ProfiSafe, Ethernet/IP, Profibus, CANopen, Modbus, EtherCAT). Enkodery optyczne Kübler dostępne są w wersjach od 24 mm do 70 mm.

Uwaga: Enkodery optyczne nie są programowalne, a ich rozdzielczość wynika wprost z zastosowanego pomiarowego dysku optycznego.

Enkoder magnetyczny

Enkodery magnetyczne dzięki swej technologii są bardzo wytrzymałe, a ich kompaktowa budowa sprawdza się szczególnie w małych przestrzeniach. Polecane są do pracy w prostych aplikacjach, gdzie nie wymagana jest wysoka dokładność a niska cena jest przeważającym atutem. Enkodery magnetyczne firmy Kübler dostępne są z rozdzielczością do 14 bit / 1 obrót. Enkodery te dedykowane są szczególnie dla maszyn mobilnych (maszyny budowlane, maszyny drogowe, maszyny rolnicze). Ze względu na sposób pomiaru enkodery te mogą być wykonane z wysokim stopniem ochrony IP.

Jedną z wersji enkoderów magnetycznych jest system bazujący na pierścieniu magnetycznym z czujnikiem magnetycznym. Niewątpliwymi zaletami tego systemu jest dostępność pierścienia z otworem do 390 mm oraz prostota montażu (enkodery te zwane są również bezłożyskowymi

Uwaga: Enkoderów magnetycznych nie należy stosować w środowiskach napędowych, gdzie występują falowniki.
