Sterowniki PLC w ofercie firmy WObit

| Prezentacje firmowe PLC, HMI, Oprogramowanie

Do najważniejszych urządzeń stosowanych w automatyce przemysłowej należą sterowniki programowalne PLC. Trudno dziś wyobrazić sobie bez nich zautomatyzowane procesy technologiczne, instalacje przemysłowe czy systemy kontroli maszyn. Firma WObit proponuje modele firmy Kinco, które dzięki swojej funkcjonalności znajdują zastosowanie w różnorodnych aplikacjach.

Sterowniki PLC w ofercie firmy WObit

Jednym z podstawowych zadań realizowanych przez sterowniki PLC jest komunikacja z urządzeniami wchodzącymi w skład systemu bądź maszyny. Elementami, które to umożliwiają, są przede wszystkim interfejsy komunikacyjne. Standardowo wszystkie sterowniki PLC Kinco wyposażono w funkcję komunikacji szeregowej, porty RS485, pozwalające na komunikację po protokole Modbus RTU. Dostępne są także modele z interfejsem CAN po protokole CANopen oraz Ethernet.

Seria K2

Seria ta charakteryzuje się kompaktowymi wymiarami. Wyposażona jest w punkty I/O, które mogą być dowolnie konfigurowalne w zależności od potrzeb aplikacji. Dzięki temu często nie ma potrzeby implementacji modułów rozszerzeń. Wśród tych kompaktowych sterowników warto zwrócić szczególną uwagę na model K205EA-18DT, który ma osiem konfigurowalnych punktów I/O, trzy szybkie wejścia o częstotliwości 50 kHz oraz wejście i wyjście analogowe. Sterowniki z serii K2 zasilane są napięciem 24 VDC, a do ich programowania przeznaczone jest złącze USB. Port ten można zastosować również do zasilania.


Fot. 1. Sterownik PLC K205-16DT

Seria K6

Urządzenia z serii K6 to wysokowydajne standardowe sterowniki, w których zastosowano zupełnie nową platformę technologiczną. Są wyposażone w Ethernet 10/100M + obsługę protokołów TCP/UDP, magistralę CAN i możliwość podłączenia 14 modułów rozszerzeń. Płyta BD oraz inne funkcje, dostosowane do potrzeb użytkowników, pozwalają na prostszą niż dotąd i bardziej funkcjonalną obsługę urządzenia. Nowa platforma MCU zapewnia większą szybkość przetwarzania i obsługuje bogate funkcje oprogramowania, takie jak tablice i stosy.

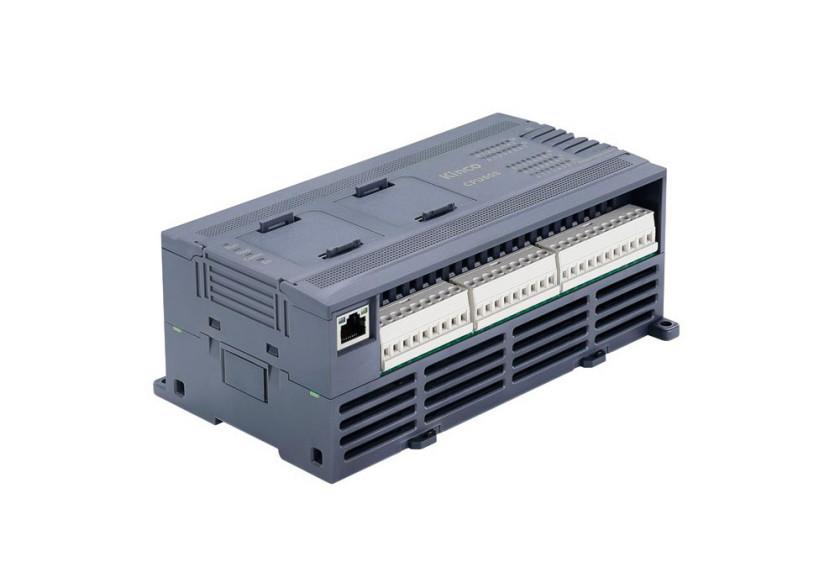

Fot. 2. Sterownik PLC z serii K6

Seria K6S

Nowością w ofercie WObit jest seria K6S. Te kompaktowe sterowniki PLC dzięki modułowej konstrukcji typu plug-in oszczędzają ponad 50% poziomej przestrzeni instalacyjnej. Okablowanie można podłączyć bez użycia narzędzi, dzięki czemu proces instalacji i konserwacji jest łatwiejszy i wydajniejszy. Prosty wygląd skrywa potężny rdzeń, który integruje szybkie wejścia/wyjścia,

Ethernet, CAN, RS485 i inne konwencjonalne interfejsy funkcjonalne, dodatkowo poprawiając elastyczność, niezawodność, wydajne sterowanie i inne parametry sterownika PLC. Kontrolery zapewniają niezawodne rozwiązania sterowania dla systemów automatyki przemysłowej.

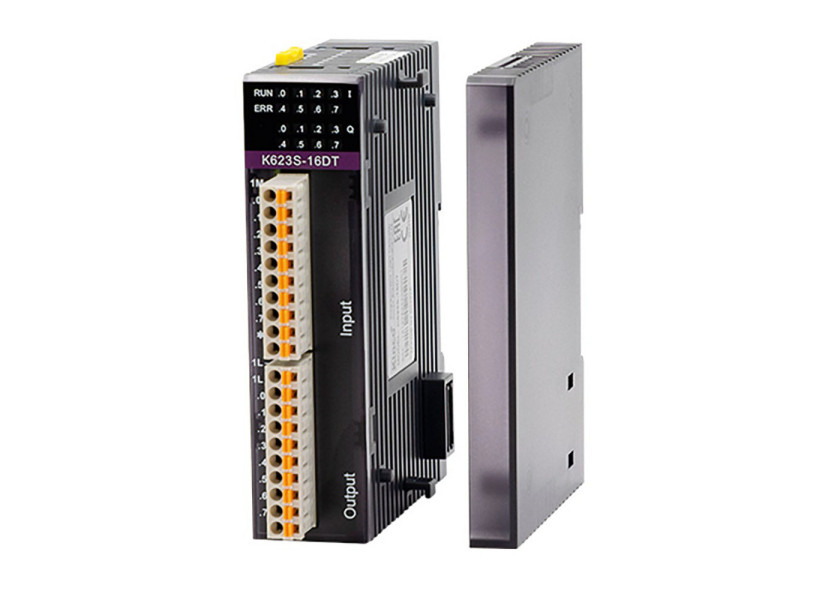

Fot. 3. Sterownik PLC K623S-16DT

Seria KS

W skład tej serii wchodzą wysokowydajne płytkowe sterowniki PLC. Jest ona kontynuacją serii K2 oraz K5 i charakteryzuje się szerokim zakresem funkcjonalności, wysoką efektywnością oraz niezawodnością dzięki zastosowaniu CPU o wyższej wydajności. Kompaktowa konstrukcja o szerokości poniżej 25 mm umożliwia montaż w małej szafie elektrycznej. Sterowniki KS wyposażone są w 4-kanałowy szybki licznik impulsów z maksymalną częstotliwością zliczania 200 KHz oraz w 4-kanałowe szybkie wyjścia impulsowe, pracujące w trybie PTO i PWM. Oprogramowanie zapewnia grupę instrukcji sterowania pozycjonowaniem PLS, co ułatwia realizację prostej aplikacji sterowania ruchem. Sterowniki z serii KS wyposażone są w interfejsy RS232, RS485 Modbus RTU oraz protokół CANopen. Dzięki wygodnej bibliotece instrukcji sterowania ruchem nowa seria stanowi ekonomiczny wybór w przypadku aplikacji wieloosiowych. W ramach serii dostępne są różne moduły rozszerzeń, które mogą być też używane jako urządzenia slave (podrzędne) Modbus, co zwiększa możliwości zastosowań.


Fot. 4. Sterownik PLC KS105C1-16DT

Seria KW

W odpowiedzi na potrzeby aplikacji IoT Kinco opracowało serię KW. Są to bezprzewodowe urządzenia służące do gromadzenia i kontroli danych. Łączą one technologię komunikacji LPWAN oraz sterowników PLC. Z jednej strony, sterowniki z serii KW umożliwiają łatwe gromadzenie i analizę danych dzięki dostępności wielu modułów I/ O, wysokiej wydajności i niezawodności oraz możliwości programowania przez użytkownika. Z drugiej strony, seria KW zapewnia również bezprzewodowe interfejsy komunikacyjne, takie jak LoRa lub NB-IoT oraz protokoły sieciowe. Nowe sterowniki są odpowiednie do zastosowań w przemysłowych aplikacjach IoT o dużym zasięgu i rozległej sieci połączeń.

Do konfiguracji sterowników PLC Kinco i tworzenia programów dostępne jest darmowe oprogramowanie KincoBuilder. Dodatkowo ze strony www.wobit.com.pl można pobrać przykładowe programy oraz podręcznik programowania w języku polskim, który wyjaśnia znaczenie poszczególnych komponentów, a także pokazuje, jak krok po kroku stworzyć program oraz jak zaprogramować sterownik.


Fot. 5. Sterownik PLC KW203-12DT

Panele HMI ze zintegrowanym sterownikiem PLC

Seria MK HMI-PLC zachowuje wysoką wydajność cenową serii HP, ale wykorzystuje wysokowydajny procesor i nową platformę technologiczną oprogramowania DTools do programowania HMI, dzięki czemu może obsługiwać bardziej zaawansowane komponenty obrazu i funkcje nowego oprogramowania. Ponadto, w połączeniu z platformą technologiczną Kinco M-IoT, zapewnia zdalne pobieranie programu, komunikację PLC przez sieć, zdalne monitorowanie VNC, zarządzanie sprzętem oraz inne zaawansowane funkcje zdalnej obsługi i konserwacji.

Wszystkie te funkcję zapewniają nowemu użytkownikowi szeroką gamę możliwości kontrolno- -serwisowych. Przykładowo, panel MK070 o 7" matrycy wyposażony jest w interfejs MODBUS RTU oraz Ethernet, a umożliwia obsługę do ośmiu modułów rozszerzeń z serii KS. Panel ma cztery szybkie liczniki impulsów, z których każdy dopuszcza maksymalnie 32 wartości PV i obsługuje 32 przerwania "CV = PV". Maksymalna częstotliwość zliczania czterech liczników impulsów wynosi 50 KHz. Urządzenie ma też cztery szybkie wyjścia impulsowe obsługujące sygnały wyjściowe PTO (ciąg impulsów) i PWM (modulacja szerokości impulsu). Oprogramowanie zapewnia grupę poleceń sterujących pozycjonowaniem i inne funkcje, aby ułatwić użytkownikom wdrażanie prostych aplikacji do sterowania ruchem.


Fot. 6. Panel HMI ze zintegrowanym sterownikiem PLC MK070E

Więcej informacji o sterownikach PLC Kinco można znaleźć na stronie www.wobit.com.pl oraz kontaktując się ze specjalistami firmy pod numerem tel. 61 22 27 422.
