Przetworniki punktu rosy do kontroli wilgotności sprężonego powietrza - urządzenia z oferty firmy Czaki Thermo-Product

Rosnące wymagania jakościowe stawiają przed producentami konieczność zapewnienia odpowiednio suchego gazu w wielu dziedzinach przemysłu. Nawet niewielka zawartość pary wodnej może w znaczący sposób pogorszyć parametry finalne produktu końcowego i dlatego w wielu procesach trzeba jej zawartość ściśle kontrolować.

Posłuchaj
00:00

Firma Czaki Thermo-Product wprowadziła kilka lat temu na rynek pojemnościowy przetwornik wilgotności gazów typ DPT-21 z sygnałem wyjściowym 4‒20 mA, który przeznaczony jest do pomiaru małych i skrajnie małych wilgotności gazów. Następnie rozszerzyła ofertę o przetworniki serii HTT, przeznaczone do pomiaru wilgotności średnich i wysokich.

DPT-21

Przetwornik DPT-21 działa w zakresie pomiarowym od –100°C do +20°C punktu rosy, przy błędzie na poziomie ±2°C punkty rosy.

Nowej generacji detektor pojemnościowy na bazie tlenku glinu został opracowany od nowa i wyłącznie na potrzeby tej konstrukcji. Wyróżnia się wyjątkowo krótkim czasem reakcji, dużą powtarzalnością i wysoką stabilnością czasową, a to sumarycznie przekłada się na dłuższe okresy pomiędzy kalibracjami.

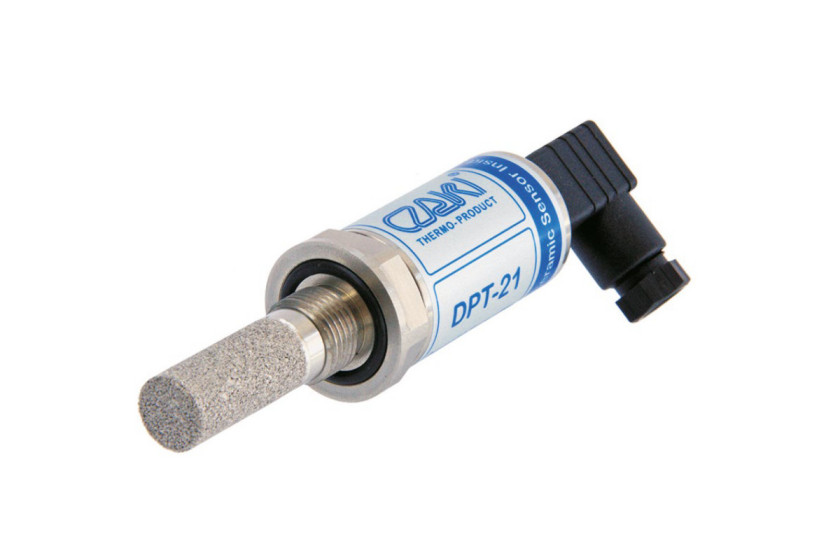

Fot. 1. Przetwornik wilgotności gazów DPT-21

Obecnie przetwornik DPT-21 z uznaniem znajduje zastosowanie w wielu dziedzinach przemysłu – zwłaszcza przy produkcji gazów technicznych o szczególnej czystości, takich jak np. heksafluorek siarki (SF6), przy skraplaniu gazów, jak w przypadku LNG, a także w przemyśle farmaceutycznym i przy produkcji struktur półprzewodnikowych. Przetwornik DPT-21 wykorzystuje się do kontroli jakości gazów nie tylko w procesie produkcyjnym, ale również w trakcie eksploatacji. Przykładem takiego zastosowania jest kontrola wilgotności sprężonego powietrza w wymagających systemach, gdzie używa się osuszaczy adsorbcyjnych.

Seria HTT

Na podstawie modelu DPT-21, przy wykorzystaniu tej samej konstrukcji mechanicznej, opracowano bliźniaczy przetwornik typ HTT-22. Przeznaczony jest on do pomiaru znacznie wyższych wilgotności, głównie z myślą o kontroli wilgotności za osuszaczami ziębniczymi w instalacjach sprężonego powietrza. Przetwornik ten także nie wymaga skomplikowanego i długotrwałego procesu kalibracji i wzorcowania, przez co może być oferowany za ułamek ceny przetworników wykorzystujących detektory pojemnościowe.


Fot. 2. Monitor DPM-221 oraz przetwornik wilgotności DPT-21

Bogaty zestaw akcesoriów – obejmujący m.in. komorę pomiarową, różnorodne przyłącza, a także adaptery dla innych gwintów – pozwala na szybką i prostą instalację obu powyższych przetworników w obiekcie. A to z kolei, razem z uniwersalnym wyjściem prądowym, sprawia, że pomiar punktu rosy staje się równie łatwy, jak w przypadku temperatury czy ciśnienia.

Seria przetworników HTT obejmuje także kanałowy przetwornik typ HTT-962. Odporny na trudne warunki środowiskowe, takie jak np. zapylenie czy mgła olejowa, przeznaczony jest do stosowania nie tylko w układach i kanałach wentylacyjnych oraz klimatyzacyjnych, ale także w suszarniach drewna czy cegieł, piekarniach, a nawet układach spalinowych systemów kogeneracyjnych.


Fot. 3. HTT-962

Konstrukcja przetworników HTT umożliwia również łatwą wymianę detektora. W przypadku urządzeń pracujących w środowisku agresywnym, kiedy przetwornik traktujemy jako część eksploatacyjną, sytuacja w której nie ma konieczności wymiany całego urządzenia, a jedynie drobny element, może istotnie wpłynąć na niższe koszty eksploatacji.

Zakres pomiarowy modeli serii HTT wynosi od ok. –40°C do +120°C punktu rosy, a błąd określono na poziomie ±2°C punkty rosy (dla wilgotności względnej 10..90%).


Fot. 4. System pomiarowy DPH-31

Fot. 5. HTT-962

Dodatkowe atuty

Wszystkie opisane powyżej przetworniki są wyposażone w filtr wykonany ze spieku ze stali kwasoodpornej, który można w łatwy sposób zdemontować, oczyścić (np. w płuczce ultradźwiękowej) i zamontować ponownie.

Ponadto we wszystkich przetwornikach firmy Czaki Thermo-Product, zarówno serii DPT jak i HTT, zadbano o szerokie możliwości konfiguracji sygnału wyjściowego, który może być proporcjonalny nie tylko do wilgotności wyrażonej w °C lub °F temperatury punktu rosy, ale także w ppm czy wilgotności względnej.

Wszystkie przetworniki Czaki Thermo-Product są standardowo dostarczane jako fabrycznie skonfigurowane. Jednak niektóre parametry – w tym przede wszystkim zakres przetwarzania – użytkownik może za pomocą interfejsu USB oraz bezpłatnej aplikacji modyfikować samodzielnie, dostosowując je tym samym do wymagań systemu pomiarowego.
