Konstrukcja obudów oparta jest na precyzyjnie obrabianym aluminium, zgodna ze standardami szczelności IP67 oraz normami MIL-STD w zakresie zasilania, odporności na wstrząsy, wibracje i zakłócenia elektromagnetyczne. Wydajność oraz długi cykl życia produktów gwarantowane są dzięki zastosowaniu jednopłytkowego komputera Jasper z procesorami Intel Core i7 lub Xeon 11. i 13. generacji w formacie COM Express.
W ofercie systemów rugged znajdują się dwie główne linie produktowe: Geode oraz SabreCom.
Systemy Geode zostały zaprojektowane z myślą o maksymalnej niezawodności i prostocie produkcji. Zastosowanie złączy I/O montowanych bezpośrednio na płytce PCB pozwala zrezygnować z większości wewnętrznego okablowania, co przyspiesza montaż oraz zmniejsza podatność na awarie. Obudowa wykonana z aluminium zapewnia chłodzenie kondukcyjne, a systemy charakteryzują się pełną odpornością środowiskową IP67 oraz zakresem pracy w temperaturze od –40 do +85°C.
Wersja Geode-JSP bazuje na modułach COM Express typu 6 z procesorami Intel Core i7 oraz Xeon i możliwością konfiguracji do 64 GB RAM. Pamięć masowa realizowana jest poprzez moduł SSD M.2 w formacie 2242 lub 2280 o pojemności do 2 TB, a dodatkowe miejsce na dane może zostać zapewnione dzięki wbudowanemu złączu SATA. Geode posiada także bogaty zestaw interfejsów, w tym HDMI, dwa porty Gigabit Ethernet, pięć portów USB i cztery porty szeregowe konfigurowalne jako RS-232/422/485. Oprócz standardowych funkcji komputerowych, system GEODE obsługuje do trzech dodatkowych płytek I/O, zapewniających nawet do 110 dodatkowych sygnałów wejścia/wyjścia – bez konieczności modyfikacji obudowy ani okablowania. Rozszerzenie funkcjonalności I/O możliwe jest zarówno za pomocą kart PCIe/USB minicard, jak i modułów w standardzie PCIe/104. Gniazdo PCIe/104 obsługuje do czterech linii PCIe x1 oraz jedną linię PCIe x16, w zależności od zainstalowanego modułu COM – w typowych konfiguracjach z procesorem Core i7 możliwe jest wykorzystanie 3–4 linii x1, natomiast w wersjach opartych na procesorach Xeon obsługiwane są także linie x16. Zasilanie realizowane jest przez szerokozakresowy moduł DC 9–60 V z opcjonalną izolacją i filtrami zgodnymi z MIL-STD-461, 704 i 1275. Całość zamknięta jest w kompaktowej, odpornej obudowie, przystosowanej do pracy w środowiskach o podwyższonym stopniu zapylenia, wilgotności i wibracji.

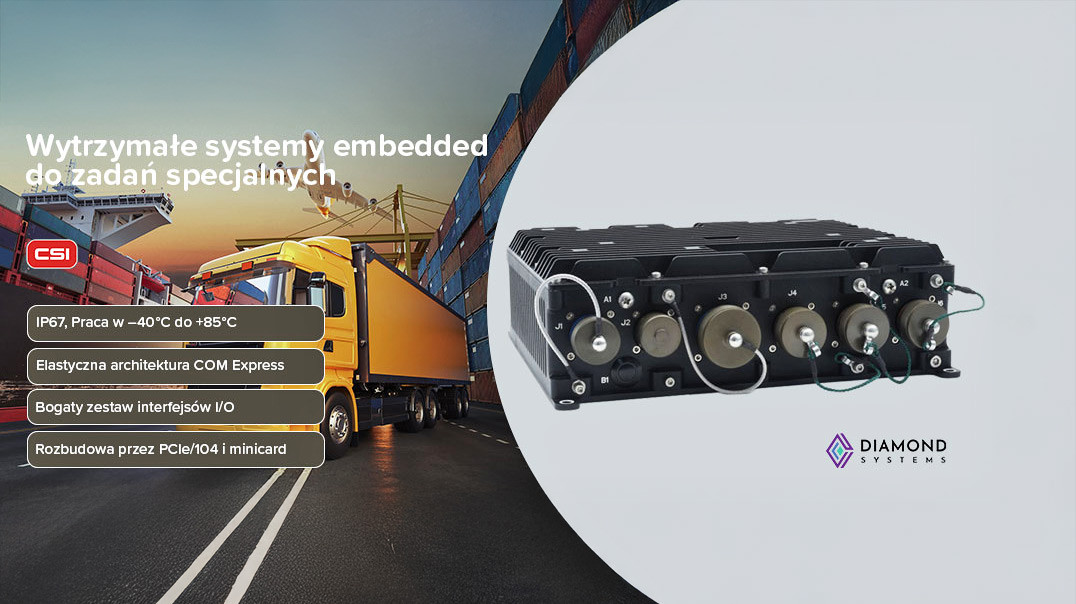

System SabreCom-JSP stanowi platformę rugged o jeszcze większej elastyczności w zakresie konfigurowalnych interfejsów I/O. Zamiast uproszczonego montażu bezkablowego, rozwiązanie to korzysta z tradycyjnych wewnętrznych wiązek kablowych, co umożliwia realizację nawet bardzo nietypowych konfiguracji sprzętowych. System udostępnia trzy złącza przeznaczone do montażu standardowych lub niestandardowych interfejsów wejścia/wyjścia – wszystkie w standardzie MIL-DTL-38999. Obsługiwane są szybkie interfejsy HDMI i USB 3.0, jak również magistrale rozszerzeń oparte o PCIe/104 i PCIe minicard. Wewnątrz znajdują się m.in. porty Gigabit Ethernet, USB 2.0/3.0, cztery interfejsy szeregowe RS-232/422/485, audio oraz miejsce na nośnik SSD M.2 o pojemności od 128 GB do 2 TB. System oferuje zasilanie o zakresie napięć 9–60 V DC, z pełną izolacją i filtracją zgodną z normami MIL STD 461/704/1275. Konstrukcja chłodzenia kondukcyjnego zapewnia stabilność pracy nawet przy dużym obciążeniu procesora. Obudowa aluminiowa, o wymiarach 254 × 188 × 77 mm, przystosowana jest do pracy w temperaturach od –40 do +75°C i spełnia wymagania norm MIL-STD-810H oraz MIL-STD-202H w zakresie odporności mechanicznej.
Zarówno SabreCom-JSP, jak i Geode-JSP bazują na jednopłytkowym komputerze Jasper, który dzięki zastosowaniu architektury COM Express umożliwia elastyczny wybór modułów CPU w zależności od wymaganej wydajności i poboru mocy. Opcjonalny zintegrowany układ akwizycji danych zapewnia precyzyjne wejścia/wyjścia analogowe, funkcję autokalibracji oraz wsparcie w postaci biblioteki programistycznej. Podwójne gniazda minicard oraz gniazdo PCIe/104 – obsługujące linie PCIe x1 i x16 (w zależności od zainstalowanego modułu COM) – umożliwiają rozszerzenie systemu o szeroką gamę modułów, od niedrogich kart minicard po wysokowydajne moduły graficzne i interfejsy 10Gb Ethernet. Wszystko to możliwe jest bez konieczności modyfikowania obudowy ani wewnętrznego okablowania. Dzięki temu systemy te oferują znakomitą skalowalność oraz długi cykl życia, co jest szczególnie istotne w projektach przemysłowych o wieloletnim harmonogramie wdrożeń.
Wszystkie systemy rugged firmy Diamond zostały zaprojektowane z myślą o niezawodnej pracy w ekstremalnych środowiskach – na lądzie, wodzie i w powietrzu – wszędzie tam, gdzie sprzęt narażony jest na wibracje, wahania temperatury, wilgoć, kurz czy ograniczoną przestrzeń montażową. Dzięki solidnej konstrukcji mechanicznej, wysokiej odporności środowiskowej, szerokim możliwościom rozbudowy interfejsów oraz elastyczności konfiguracji, platformy GEODE-JSP i SabreCom-JSP doskonale sprawdzają się w aplikacjach przemysłowych i infrastrukturalnych.
Typowe obszary zastosowań to m.in. systemy automatyki mobilnej i stacjonarnej, sterowanie i diagnostyka w transporcie szynowym, pojazdach użytkowych i maszynach budowlanych, inteligentne systemy zarządzania ruchem i monitoringiem w infrastrukturze drogowej, instalacje energetyczne i przesyłowe, terminale przemysłowe oraz urządzenia do akwizycji danych i kontroli procesów w zakładach produkcyjnych. Z powodzeniem wykorzystywane są również w centrach sterowania, systemach nadzoru środowiskowego, urządzeniach komunikacyjnych pracujących w terenie czy autonomicznych instalacjach zasilanych zdalnie.
Dzięki swojej wszechstronności, zgodności z rygorystycznymi normami przemysłowymi oraz gotowości do pracy w wymagających warunkach terenowych i środowiskowych, systemy Diamond stanowią solidną podstawę wszędzie tam, gdzie niezawodność i odporność środowiskowa i elastyczność techniczna maja kluczowe znaczenie.
Źródło: CSI
Więcej na csi.pl
