Charakterystyka techniczna
Trzy kanałowe uniwersalne rejestratory danych serii AR2x0.B, z regulacją i timerem, wyposażone są w dwa uniwersalne wejścia pomiarowe obsługujące szeroki zakres sygnałów: RTD (Pt100, Pt500, Pt1000, Ni100), termopary (J, K, S, B, R, T, E, N), sygnały napięciowe (0‒10 V, 0‒60 mV), prądowe (0/4‒20 mA) i rezystancyjne (0‒2500 Ω) oraz jedno wejście dwustanowe (BIN). Wejścia nie są separowane galwanicznie i mają wspólną masę.
Urządzenia zapewniają 18-bitową rozdzielczość przetwarzania A/C oraz czas odpowiedzi programowalny w zakresie od 0,5 do 5 s. Dla RTD i sygnałów analogowych podstawowy błąd pomiaru wynosi ±0,1% zakresu pomiarowego, dla termopar ±0,2%. Sprzęt wyposażono w funkcje matematyczne na wejściach (m.in. różnica, suma, średnia), możliwość kalibracji i filtracji pomiarów oraz programowalne zakresy wskazań i pozycję kropki dziesiętnej.
Dane zapisywane są w wewnętrznej pamięci typu FLASH (4 MB, system FAT) w formacie CSV. Tryb zapisu może być ustawiony jako nieskończony (kołowy) lub do zapełnienia pamięci. Pojemność wynosi minimalnie ok. 80 tys. rekordów dla dwóch kanałów pomiarowych. Interwał rejestracji jest programowalny w zakresie od 1 sekundy do 8 godzin.
Komunikacja i zasilanie
Rejestratory mają trzy interfejsy komunikacyjne: USB (typu C), RS485 (separowany galwanicznie) oraz Ethernet (złącze RJ45). Obsługują standardowe protokoły MODBUS-RTU (RS485 i USB), MODBUS-TCP oraz MQTT (Ethernet), umożliwiając integrację z różnymi systemami SCADA i IoT.
Zasilanie realizowane jest poprzez uniwersalne wejście napięciowe: 18‒265 VAC (50/60 Hz) lub 22‒350 V DC, co czyni urządzenia bardzo elastycznymi w zastosowaniu. Pobór mocy wynosi <3 VA dla zasilania AC i <4 W dla zasilania DC. Dodatkowo rejestratory serii AR2x0.B są wyposażone we wbudowany zasilacz 24 VDC/50 mA do zasilania przetworników obiektowych.
Obudowa i montaż
Seria AR2x0.B wykonana jest w trzech różnych wersjach z trzema sposobami montażu. Tworzą ją modele AR200.B, AR230.B oraz AR260.B.

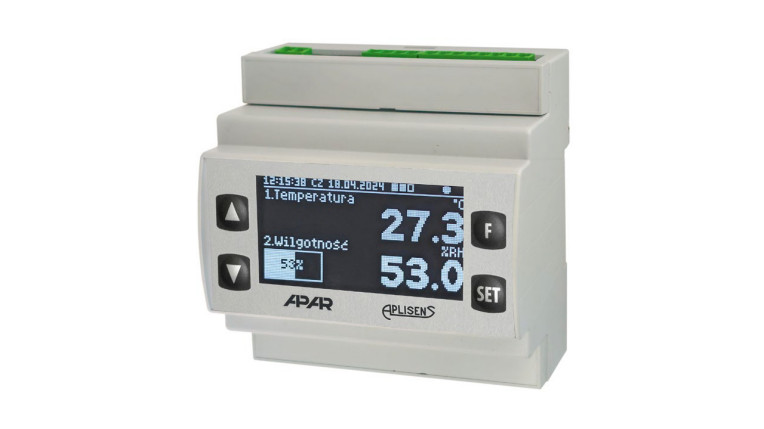

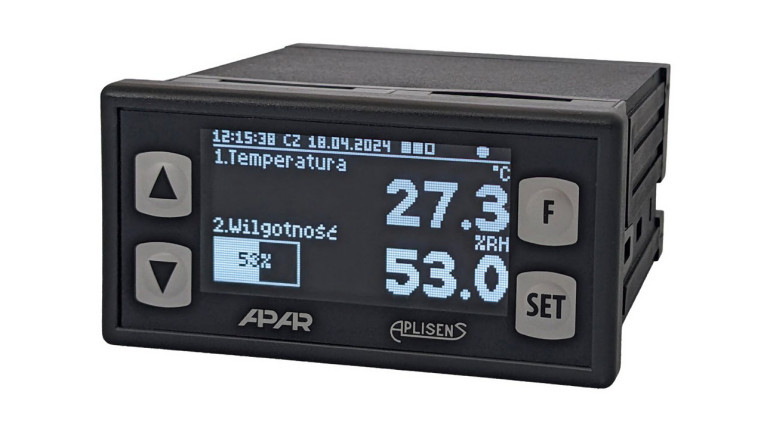

Rejestrator AR200.B wyposażono w obudowę wykonaną z samogasnącego tworzywa NORYL 94V-0 i poliwęglanu. Stopień ochrony od frontu wynosi IP65 (z uszczelką) lub IP54 (bez uszczelki). Montaż odbywa się tablicowo, z użyciem bocznych uchwytów. Rejestrator AR230.B ma obudowę przemysłową o stopniu ochrony IP67, przystosowaną do pracy w trudnych warunkach środowiskowych, z montażem naściennym. Z kolei w modelu AR260.B zastosowano obudowę do montażu na listwie TS35 (DIN EN 60715), ze stopniem ochrony IP40 (IP20 od strony złączy).
Oprogramowanie i obsługa
Do obsługi rejestratorów służy bezpłatne oprogramowanie ARSoft-CFG i ARSoft-LOG dla systemu Windows (7/10/11), umożliwiające konfigurację, podgląd pomiarów oraz wizualizację i eksport danych. Konfiguracja możliwa jest również z poziomu wbudowanej klawiatury foliowej oraz menu ekranowego.
Zastosowania
Dzięki swojej uniwersalności rejestratory serii AR2x0.B znajdują zastosowanie w wielu obszarach, takich jak:
- monitoring warunków transportu oraz przechowywania produktów spożywczych i farmaceutycznych;
- nadzór nad parametrami środowiskowymi w budynkach i magazynach;
- kontrola procesów technologicznych w przemyśle;
- monitoring parametrów pracy urządzeń i maszyn.
Podsumowanie
Seria AR2x0.B to nowoczesne i wszechstronne rejestratory danych, które dzięki solidnej konstrukcji, dużej pojemności pamięci, szerokim możliwościom komunikacyjnym oraz prostocie obsługi stanowią atrakcyjne rozwiązanie dla inżynierów, automatyków i specjalistów ds. utrzymania ruchu. Ich zastosowanie przyczynia się do zwiększenia efektywności monitoringu oraz optymalizacji procesów technologicznych.
