Dzięki elastycznym wejściom uniwersalnym PR205 może przetwarzać sygnały z wielu czujników – w tym czujnika temperatury, przekaźnika ciśnienia, przepływomierza i innych urządzeń – przez cztery kanały analogowe (PT1000, NTC/PTC, 0…10 V, 4…20 mA). PR205 ma standardowo złącze Ethernet (10/100 Mb/s, Modbus TCP) oraz dwa szeregowe złącza RS-485 (Modbus RTU/ASCII). Programowanie odbywa się w bezpłatnym oprogramowaniu akYtec ALP, obsługującym języki IEC 61131-3, takie jak funkcjonalny schemat blokowy (FBD) i tekst strukturalny (ST).
Dostępne są dwa modele z poniższą konfiguracja I/O:
- wejścia cyfrowe: 6 normalnych + 2 szybkie wejścia licznika (do 100 kHz);
- wyjścia cyfrowe: 6 wyjść przekaźnika + 2 wyjścia tranzystora lub 8 wyjść przekaźnika;
- wejścia analogowe: 4 (uniwersalne, np. Pt500/Pt1000, NTC/PTC, sygnały standardowe 0–10 V/4–20 mA);
- wyjścia analogowe: 3 (0–10 V/4–20 mA).
Liczba I/O może zostać rozszerzona za pomocą maksymalnie dwóch modułów rozszerzenia PRM.
Sterownik działa z zasilaniem prądu stałego 24 V (zakres 20–36 V) i zużywa do 8 W. Ma 224 kB pamięci flash, 60 kB RAM i 2040 bajtów pamięci trwałej. Urządzenie jest zaprojektowane do zastosowania przemysłowego w zakresie temperatury roboczej –20…+55°C (przechowywanie –25…+55°C) i z wilgotnością powietrza do 80 procent bez kondensacji. Obudowa składa się z wytrzymałego tworzywa sztucznego, odpowiada rodzajowi ochrony IP20, ma kompaktowe wymiary 123 × 108 × 58 mm i waży ok. 350 g.

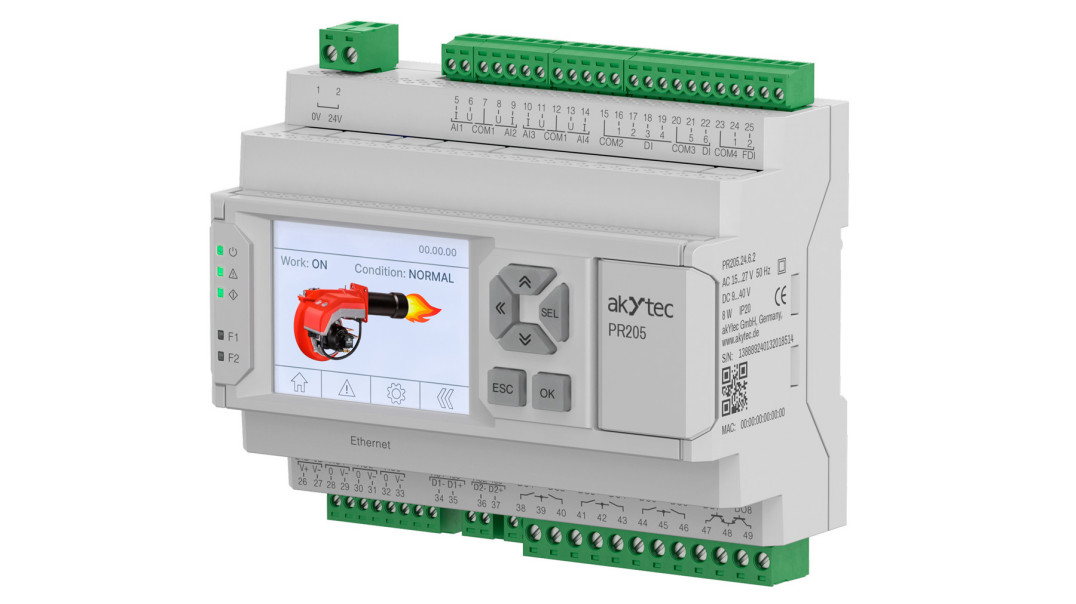

Zdjęcie: akYtec GmbH
Zastosowania praktyczne sterownika PR205 akYtec
PR205 nadaje się do wielu zadań automatyzacji w procesach przemysłowych oraz w technice budynków. Jego uniwersalne wejścia umożliwiają bezpośrednie podłączenie czujników standardowych do pomiaru temperatury, ciśnienia, przepływu i poziomu napełnienia, dzięki czemu nie są potrzebne dodatkowe przemienniki sygnału.

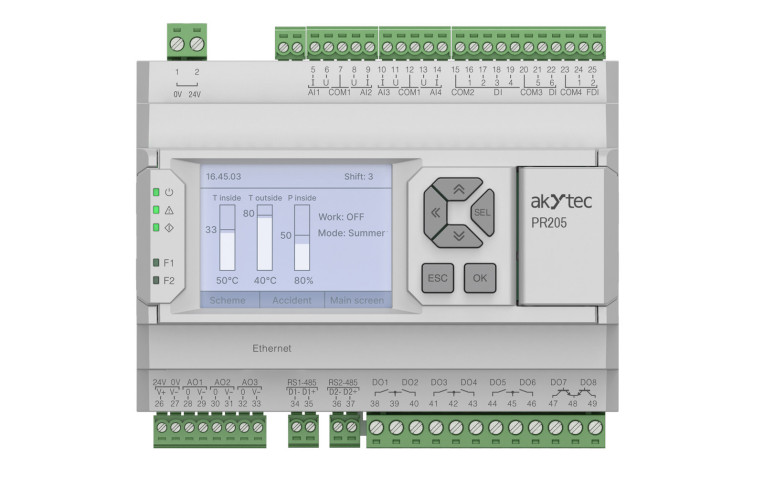

Wbudowany kolorowy wyświetlacz wizualizuje nie tylko wartości procesowe w czasie rzeczywistym, lecz wskazuje również aktualny status programu, dzięki czemu obsługa jest jasna i prosta.
Dzięki złączom Ethernet i RS-485 sterownik można zintegrować przez Modbus TCP/RTU z systemami nadrzędnymi lub połączyć z usługami online, takimi jak akYtec Cloud do monitorowania zdalnego.
Typowe zastosowania to sterowania autoklawami oraz innymi instalacjami procesowymi w produkcji instalacji wentylacji, ogrzewania i klimatyzacji w automatyce budynków. W wielu przypadkach PR205 zastępuje PLC oraz zewnętrzny HMI, tworząc w ten sposób kompaktowe rozwiązanie All in One.
Więcej informacji: https://akytec.de/en/pr205-ethernet-graphic-lcd-compact-controller.html.
Firma akYtec została założona w 2010 roku przez doświadczonych i wysoko wykwalifikowanych specjalistów z obszarów rozwoju elektroniki i techniki automatyzacji. Przedsiębiorstwo skupia się na rozwoju i sprzedaży przemysłowej techniki automatyzacji, jak przekaźniki programowalne, wskaźniki procesowe, moduły I/O i inne urządzenia. Poprzez dołączenie zewnętrznych partnerów technologii i produkcji firma akYtec może w każdej chwili elastycznie podchodzić do życzeń klientów.
Źródło: akYtec
