Na rynku złączy przeznaczonych dla elektroniki stale odczuwalne jest zapotrzebowanie na mniejsze, lżejsze i niezawodne komponenty. Miniaturyzacja projektów wymaga użycia wtyków i gniazd pokrywających stosunkowo niewielką powierzchnię PCB, a zarazem takich, które sprostają wymaganiom obwodów zasilających, sterowniczych i sygnałowych. Poniżej prezentujemy produkty firmy Molex, które odpowiadają na takie zapotrzebowanie. Są to złącza i przewody serii Micro-Fit oraz PicoBlade. Wykonano je z myślą o elektronice konsumenckiej, przemysłowej – od niewielkich modułów IoT (Internet of Things), po napędy czy przetwornice. Wszystkie z zaprezentowanych produktów są dostępne bezpośrednio z magazynów firmy TME.
Format Micro-Fit i kompatybilne przewody

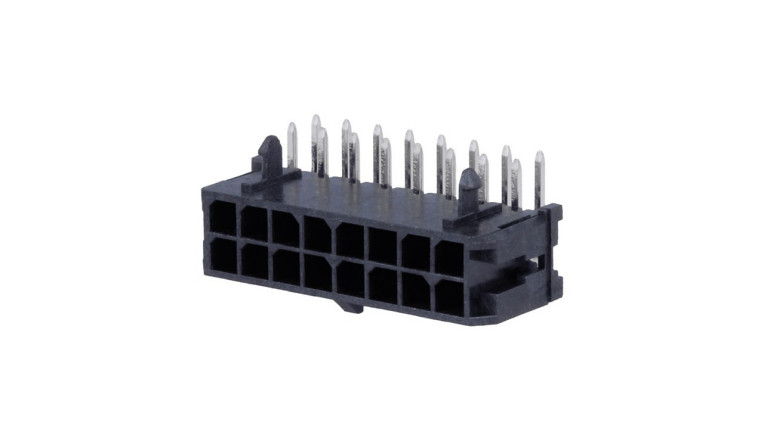

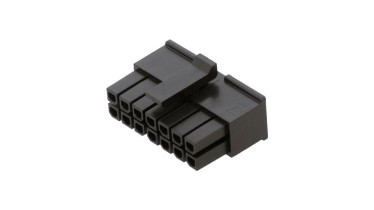

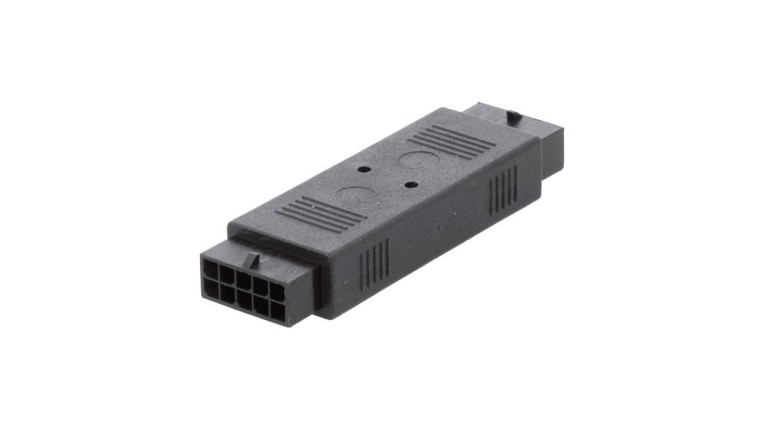

Seria Micro-Fit to kompaktowe złącza, które zaprojektowano, by pogodzić szerokie wymagania względem parametrów elektrycznych z dużą gęstością styków. Ich duża wydajność i elastyczność montażu zostały osiągnięte przy jednoczesnej niezawodności. Seria obejmuje modele o różnych metodach montażu, co zapewnia dużą elastyczność oraz ograniczenie kosztów produkcji. Złącza są dostępne w wielu wariantach do konfiguracji płytka-płytka, przewód-płytka i przewód-przewód.
Styki złączy obsługują prądy maksymalne od 3 do 12 A, natomiast wtyki – przewody o przekrojach od 0,05 do 0,75 mm2. W przypadku gniazd do montażu na PCB dostępne są modele w formatach THT i SMT. Korpusy mają zatrzaski blokujące służące tworzeniu trwałych połączeń odpornych na wstrząsy i drgania, czyli zarówno na transport, jak i użytkowanie urządzeń, w których zastosuje się złącze Micro-Fit.
Taka trwałość mechaniczna, w połączeniu z szeroką odpornością termiczną (nawet –25…125°C) czynią z produktów Molex znakomity wybór do produkcji sprzętów konsumenckich (RTV, AGD), wyposażenia biurowego czy z zakresu HVAC, a także maszyn i sterowników przemysłowych. Warto zwrócić uwagę na to, że styki złączy są w pełni zabudowane, dzięki czemu instalatorzy i użytkownicy pozostają chronieni przed przypadkowym dotknięciem elementów pozostających pod napięciem.
Przewody Micro-Fit

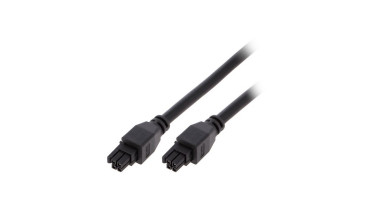

Do asortymentu Molex należą również przewody z fabrycznie zamontowanymi złączami Micro-Fit. Wtyki mogą mieć od 1 do 10 pinów, rozmieszczonych w rastrze 3 mm. Są niewielkie, a ich konstrukcja zabezpiecza przed podłączeniem o odwróconej polaryzacji. Dzięki temu sprawdzą się w aplikacjach z zakresu automatyki (również konsumenckiej), sprzęcie medycznym czy motoryzacji.
W przewodach Molex Micro-Fit zastosowano żyły o przekroju 20 wg AWG (ok. 0,52 mm²), umożliwiając przewodzenie prądów o natężeniach do 8,5 A. Kable przeznacza się do zastosowań w obwodach do 300 V. Dzięki obsłudze dużych natężeń, nieodwracalnej orientacji złączy i grubej izolacji PVC mogą one służyć do zasilania i przewodzenia sygnałów sterowniczych.
Micro-Fit: 2…4 styki

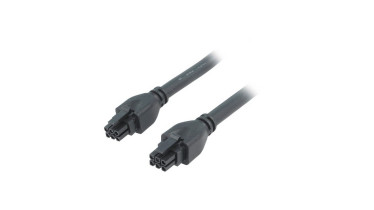

Micro-Fit: 5…10 styków
Złącza PicoBlade

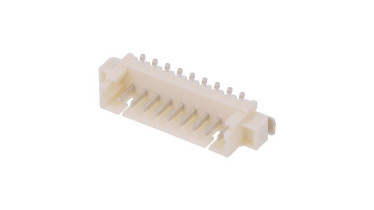

Głównym zadaniem złączy PicoBlade jest wykonywanie połączeń typu przewód-płytka i przewód-przewód w urządzeniach, gdzie ograniczona przestrzeń wymusza użycie kompaktowych elementów. Wtyki i gniazda PicoBlade mogą pełnić rozmaite funkcje. Przystosowanie do napięć sięgających 125 V i prądów do 1 A czyni je odpowiednimi przede wszystkim do aplikacji w elektronice. Zminiaturyzowane rozmiary osiągnięto dzięki zastosowaniu krótkich styków rozmieszczonych w rastrze 1,25 mm. Niski profil złącza ułatwia pozycjonowanie gniazd w obwodach drukowanych, wykonywanych techniką przewlekaną i powierzchniową. Z asortymentu TME dostępne są obydwie wersje – THT i SMT, jak również modele o orientacji prostej i kątowej (prostopadłej lub równoległej do powierzchni laminatu).

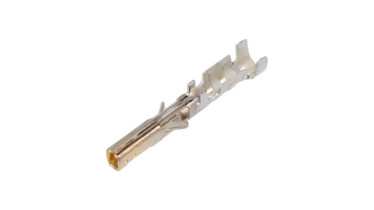

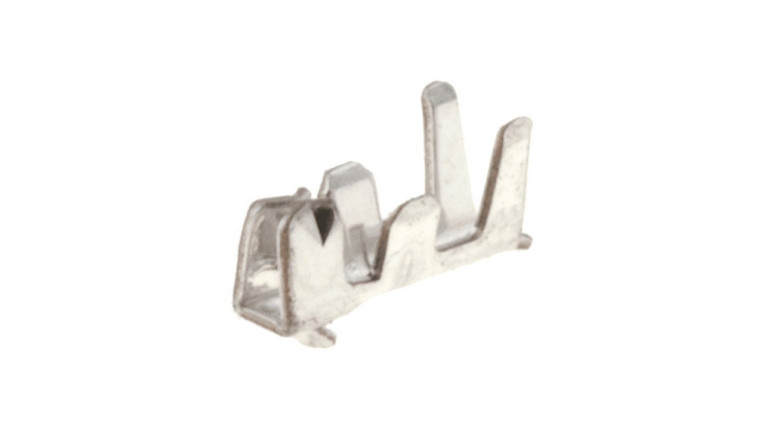

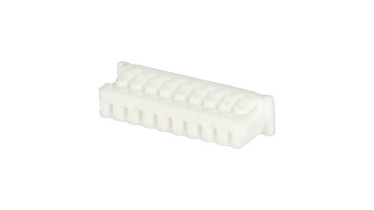

Oprócz gniazd oferta firmy Molex obejmuje też montowane na przewodach wtyki, które składają się z korpusu i zaciskanych na przewodzie styków (obsługiwane przekroje od 0,03 do 0,13 mm2). Złącze może tu zawierać od 1 do 17 pinów, rozmieszczonych jednorzędowo. Co istotne: umieszczony w gnieździe wtyk mocowany jest za pomocą zapadek, więc połączenie będzie odporne na pociągnięcia, drgania czy wstrząsy.
Narzędzia

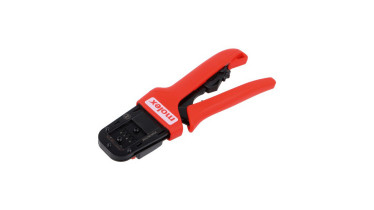

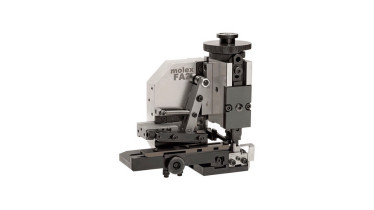

W celu montażu wtyku na zakończeniu przewodu (lub wielu pojedynczych przewodów jednożyłowych) należy zacisnąć styki. Aby usprawnić ten proces, Molex dostarcza ściśle wyspecjalizowane narzędzia, zgodne z serią PicoBlade. Należą do nich: aplikator przeznaczony do seryjnego montażu styków oraz zaciskarki ręczne. Te drugie mogą być obsługiwane przez operatora na stanowisku pracy bądź w terenie. Zapewniają zarówno ścisłe przyleganie żyły do powierzchni styku, jak i optymalne zaciśnięcie jego skrzydeł mocujących na izolacji, co przekłada się na maksymalną trwałość złącza.
Przewody PicoBlade

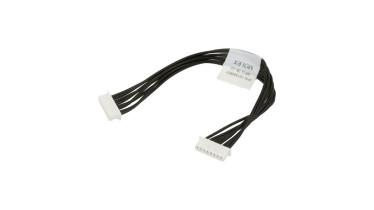

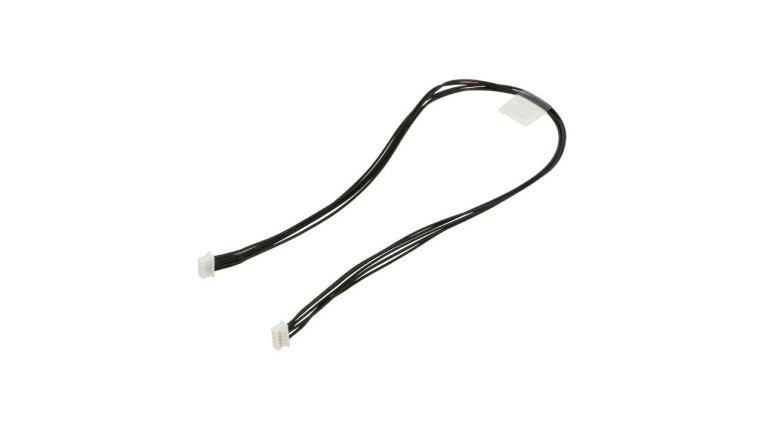

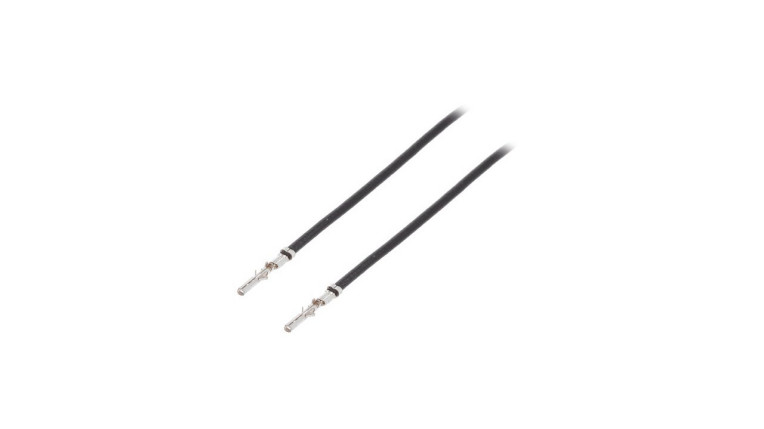

Kable ze złączami PicoBlade dostarczane przez Molex są przeznaczone zarówno do tworzenia prototypów, jak i do zastosowań w produkcji masowej. Przewody można nabyć bezpośrednio z magazynów firmy TME, w szerokim wyborze wersji. Do asortymentu należą modele o długości od 50 do 600 mm, wyposażone w złącza od 1 do 14 pinów (przede wszystkim w wersji żeńskiej, tj. przystosowanej do montażu w gnieździe zamontowanym na PCB). Użycie fabrycznie przygotowanego okablowania przyspiesza produkcję docelowych urządzeń, a jednocześnie gwarantuje, że dokonywane połączenia będą spełniały wysokie, nominalne parametry złączy Molex.

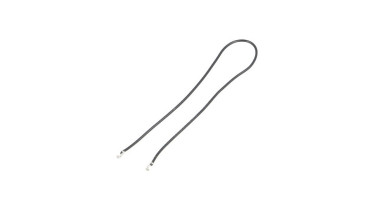

kable z zaciskanymi końcówkami
