Już sama specyfikacja omówionych niżej przekaźników Omron Electronic Components wskazuje na ich szerokie możliwości. Do najważniejszych cech należą szeroki zakres obsługiwanych prądów, ustandaryzowane i kompaktowe formaty, wysoka efektywność energetyczna oraz duża trwałość. Są to rozwiązania zaprojektowane tak, by wpisywać się w standardy istniejących systemów, ale też stanowić następny krok w ich modernizacji.
PRZEGLĄD ROZWIĄZAŃ G9K
Przekaźniki G9K dzielą się na podserie, z których każda ma swoje specyficzne zastosowania. Tym niemniej wszystkie z produktów współdzielą kilka kluczowych atutów, dzięki którym mogą być stosowane w obwodach, gdzie „tradycyjnie” montowano styczniki.
Wspólnymi mianownikami produktów Omron są:
- cewki na standardowe napięcia 12 V i 24 VDC;
- zminimalizowana i stabilna rezystancja styków (np. typ G9KA z początkową wartością 0,2 mΩ), co przekłada się na zwiększoną trwałość oraz zmniejszoną emisję ciepła;
- konstrukcja uwzględniająca podwójne rozłączenie styków;
- zastosowanie cewek o niskim poborze energii (praca przy prądzie nawet 22,1 mA) dla podwyższenia efektywności i obniżenia kosztów eksploatacji.
Najważniejsze modele przekaźników G9K dostępne bezpośrednio z magazynów TME można podzielić na cztery grupy.
G9KA, PRZEKAŹNIK MOCY AC
Produkty te charakteryzują się bardzo niską rezystancją styków i są przeznaczone do pracy z prądami przemiennymi o natężeniu 260 lub 300 A oraz napięciem do 1 kV. Model 300 A jest obecnie dostępny z pomocniczym stykiem lustrzanym z rzeczywistym sprzężeniem zwrotnym, zgodnym z normą IEC 60947-4-1. Konstrukcja przekaźników ułatwia rozpraszanie ciepła. Parametry elementów pozwalają na obsługę stosunkowo niewielkich napięć (5 VDC, 1 mA). Rozwiązania te przeznacza się przede wszystkim do użycia w inwerterach/falownikach przemysłowych i systemach zasilania awaryjnego (UPS).
G9KB, WYSOKONAPIĘCIOWE PRZEKAŹNIKI MOCY DC
Są to elementy do obwodów, w których dochodzi do załączania i odłączania dwukierunkowych obwodów mocy DC, przede wszystkim w systemach przechowywania energii i łączenia akumulatorów EV z instalacją domową (V1X, V2X, V2G, V2L itp.). Cechuje je zdolność do przewodzenia prądów nawet 100 A na napięciach do 800 VDC. Mogą pracować w temperaturach sięgających 85°C. Ich konstrukcja zawiera mechanizm eliminujący łukowanie na stykach.

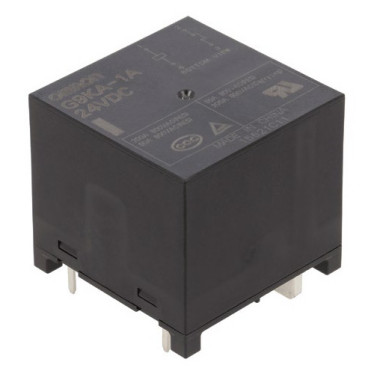

G9KA

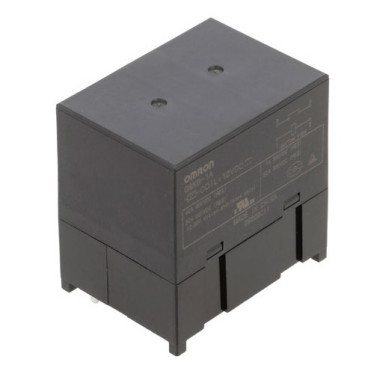

G9KB
G9KC, CZTEROPOLOWE PRZEKAŹNIKI AC
Przekaźniki o konfiguracji styków 4PST obsługują napięcia do 480 V AC i 40 A, co odpowiada parametrom instalacji trójfazowych. Cechuje je niewielki prąd cewki (613 mA) i niskie napięcie podtrzymania (35% wartości nominalnej). W wybranych modelach znajduje się styk pomocniczy przeznaczony do sprzężenia zwrotnego na linii sygnałowej, w obwodzie nadzorczym lub do sygnalizacji w przypadku zespawania (zwarcia) styku głównego. Te kompaktowe przekaźniki mogą zastąpić duże styczniki dotychczas stosowane w takich obszarach, jak: ładowarki EV, systemy HVAC, przemysłowe sterowniki silników itp.
G9KJ, PRZEKAŹNIK MOCY DO SYSTEMÓW ŁADOWANIA
Podseria G9KJ sprawdzi się przede wszystkim w obwodach wstępnego ładowania. Projektanci docenią wysoką czułość cewki (0,53 W) oraz szerokie możliwości prądowe: obsługę napięć do 1,5 kV DC i prądów do 25 A. Nie bez znaczenia będą tu też wyjątkowo niewielkie wymiary: 37,2×17,0×25,5 mm. Kluczowym obszarem zastosowań dla przekaźników KJ będą magazyny energii i ładowarki pojazdów elektrycznych. Produkty G9K odznaczają się szeregiem cech wymaganych w nowoczesnych systemach energii odnawialnej (efektywność), automatyki przemysłowej (trwałość) czy motoryzacji elektrycznej (zdolności prądowe). Będą znakomitym wyborem przy projektowaniu wielu urządzeń i systemów, od infrastruktury energetycznej po sprzęty konsumenckie – przyczyniając się do ich bezawaryjności i optymalnej pracy.

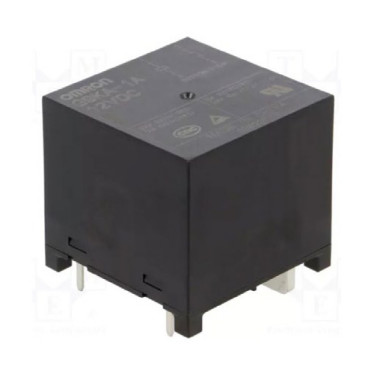

G9KJ
