Wspólną cechą wszystkich serii jest szybki montaż, możliwość prowadzenia kabli bez użycia złączy, a także konstrukcja ułatwiająca utrzymanie czystości. Dzięki temu przepusty firmy MOREK stanowią atrakcyjną i bardziej elastyczną alternatywę dla klasycznych dławików kablowych.

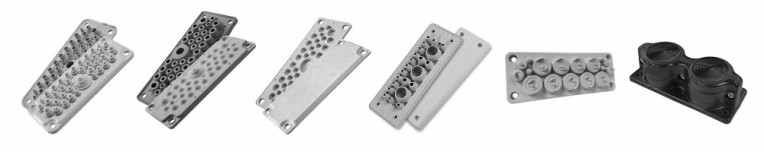

Przedstawiamy uporządkowany przegląd poszczególnych serii.
MC (IP66/67)
Seria MC to zaawansowane przepusty kablowe wielootworowe o podwójnym uszczelnieniu. Umożliwiają prowadzenie przewodów przez elastyczną membranę bez konieczności stosowania złączy. Konstrukcja zapewnia pełną ochronę przed pyłem i wodą, zgodnie ze stopniem IP66/67. Montowane są w standardowych wycięciach FL21, a duża gęstość otworów umożliwia prowadzenie wielu kabli na niewielkiej powierzchni montażowej. Wzmocniona metalem rama podnosi sztywność i odporność mechaniczną, co szczególnie istotne w instalacjach narażonych na wibracje lub podwyższone obciążenia środowiskowe.
MC (IP65)
Wersja MC w klasie ochrony IP65 to rozwiązanie dla aplikacji, w których wymagana jest wysoka szczelność, ale warunki środowiskowe nie są ekstremalne. Membrany o zróżnicowanych kształtach umożliwiają łatwe przeciąganie kabli i jednocześnie skuteczną ochronę nawet przy ich zgięciu.
Seria MC IP65 dostępna jest w trzech głównych wariantach różniących się liczbą i średnicą otworów, co pozwala na dopasowanie przepustu do rzeczywistego układu przewodów w szafie lub obudowie.
Przepusty kablowe MC4 to specjalna odmiana serii MC, przeznaczona do prowadzenia przewodów elektrycznych lub pneumatycznych o większych średnicach. Membrana posiada cztery duże pola uszczelniające, a wzmocniona rama stalowa zapewnia wysoką odporność mechaniczną, co sprawia, że model ten jest polecany do instalacji przemysłowych o dużym obciążeniu.
Seria MC10 umożliwia prowadzenie przewodów bez złączy przy zachowaniu stopnia ochrony IP55. Przepusty te oferują szybki montaż, wysoką gęstość upakowania i łatwe przygotowanie otworów w membranie. Doskonale sprawdzają się w aplikacjach, gdzie wymagana jest odporność na wilgoć i kurz, ale nie ma potrzeby spełnienia najsurowszych norm IP.
Serię MC16 zaprojektowano do prowadzenia przewodów elektrycznych i pneumatycznych w aplikacjach, gdzie kluczowe jest szybkie przygotowanie przepustu oraz łatwe utrzymanie czystości. Przepusty te są odporne na warunki zewnętrzne, nie zawierają silikonu. A to podnosi ich bezpieczeństwo stosowania w sektorach o podwyższonych wymaganiach higienicznych.
LMC (IP55/IP54/IP44)
Kategoria LMC to jedne z najbardziej uniwersalnych przepustów w ofercie firmy MOREK. Dzięki wielu wariantom membran możliwe jest prowadzenie od kilku do kilkudziesięciu przewodów w jednym module. Ponadto konstrukcja cechuje się dużą gęstością otworów i elastycznym systemem uszczelnienia. Zapewnia to ochronę IP55 lub IP54, zależnie od modelu. Wersje te są często stosowane w szafach sterowniczych, automatyce budynkowej i urządzeniach przemysłowych, a zatem tam, gdzie przestrzeń montażowa jest ograniczona, zaś ilość okablowania znacząca.
MB (IP55/IP66/67)
Seria MB charakteryzuje się wzmocnioną konstrukcją oraz możliwością prowadzenia kabli o większych średnicach. Moduły MB oferują wysoką ochronę IP. Są stosowane m.in. w układach napędowych, instalacjach energetycznych, stacjach ładowania, maszynach i aplikacjach serwisowych. W zależności od modelu dostępne są wersje o stopniu IP55 lub IP66/67.
MH-F (IP66)
MHF to wzmocniona seria przeznaczona nie tylko do kabli, lecz także do rurek pneumatycznych, hydraulicznych i elastycznych osłon. Membrany o zróżnicowanej strukturze otworów pozwalają na prowadzenie od pojedynczych przewodów po konfiguracje liczące ponad sto przejść. Przepusty MHF wyróżniają się wzmocnioną konstrukcją PP-GF i elastomerem TPE, co zapewnia bardzo wysoką odporność mechaniczną i środowiskową. Serię tę wybierają projektanci systemów przemysłowych, maszyn, linii technologicznych oraz aplikacji narażonych na zapylenie i działanie wody.
RMC (IP65)
Kategoria RMC to opatentowane rozwiązania przeznaczone do prowadzenia gotowych przewodów z końcówkami, bez konieczności ingerencji w złącza. Konstrukcja membrany umożliwia wprowadzenie kabla bez jego przecinania i bez używania narzędzi. To idealny wybór dla producentów szaf sterowniczych, systemów plug-and-play, urządzeń modułowych. Znajdą zastosowanie wszędzie tam, gdzie montaż musi być możliwie szybki i bez przestojów.
SCG/MC (IP55/IP66)
Ostatnia grupa w ofercie to przepusty SCG i dzielone MC. Zaprojektowano ją do prowadzenia kabli zakończonych złączami. Podzielona na dwie części konstrukcja umożliwia zamknięcie przepustu wokół przewodu, bez konieczności jego rozpinania. Dodatkowo dzięki solidnemu wykonaniu i mocnemu dociskowi seria SCG/MC zapewnia szczelność IP55/IP66 oraz stabilne umiejscowienie przewodów nawet przy dużym obciążeniu mechanicznym. To rozwiązanie szczególnie cenione w robotyce, automatyce przemysłowej i systemach z przewodami prefabrykowanymi.
Podsumowanie
Z pewnością dodanie szerokiej gamy przepustów kablowych MOREK do oferty akcesoriów dla obudów pozwoli klientom korzystać z kompletnych i elastycznych systemów uszczelniania. Bez wątpienia każda z powyższych serii odpowiada na inne wymagania techniczne - od najwyższej szczelności (IP66/67), przez ekonomiczne rozwiązania IP54/IP55 po przepusty dzielone dla gotowych przewodów. Dzięki temu projektanci, integratorzy oraz producenci urządzeń mogą dobrać konfigurację idealnie dopasowaną do swojej aplikacji, jednocześnie zachowując spójność standardów montażowych oraz kompatybilność z obudowami FL21 i standardem 10/16/24.
