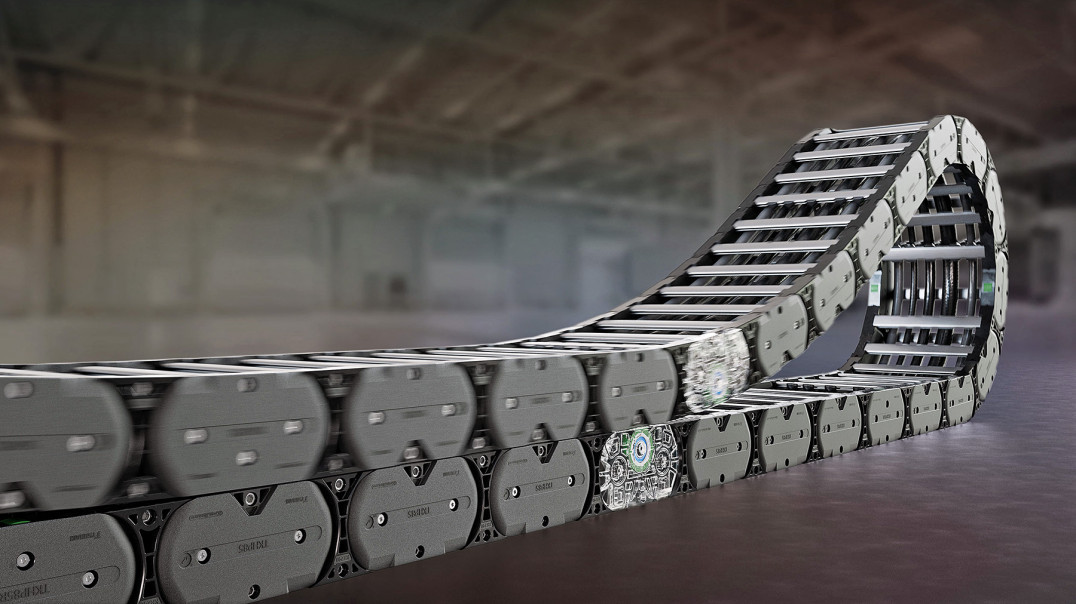

- Zaprojektowaliśmy nową serię TKHP z myślą o niezawodnym i efektywnym prowadzeniu kabli w wysokowydajnych aplikacjach o długości przesuwu do 1 500 metrów, pracujących w wymagających warunkach. Obszary zastosowań obejmują m.in. suwnice portowe oraz transport materiałów sypkich. Prowadniki kablowe mogą przenosić bardzo duże obciążenia. Charakteryzują się wysoką trwałością i odpornością na zanieczyszczenia, a ich specjalne elementy konstrukcyjne chronią prowadzone kable w złożonych środowiskach pracy - wyjaśnia Peter Pütz, wiceprezes ds. marketingu i innowacji w TSUBAKI KABELSCHLEPP.
Seria TKHP (HP oznacza „high performance” – wysoką wydajność) jest dostępna w trzech wariantach: ślizgowym, tocznym (R) oraz tocznym z tłumieniem rolek (RSD). Przy wewnętrznej wysokości 58 mm (TKHP 85) lub 92 mm (TKHP 90) oraz zmiennych szerokościach dzięki regulacji co 1 mm, serię można elastycznie dopasować praktycznie do każdej sytuacji montażowej.
Wytrzymałe w każdym detalu
Wydajność serii TKHP opiera się na przemyślanym koncepcie konstrukcyjnym: symetrycznie ułożona oś podłużna zapewnia optymalne przenoszenie sił w systemie prowadników kablowych oraz redukcję momentów skręcających występujących w punkcie obrotu prowadnika. Zamknięty system skoku, odporny na zabrudzenia i samoczyszczący kontur zewnętrzny oraz wzmocnione połączenie otworów sworzniowych spełniają najwyższe wymagania pod względem wytrzymałości. Solidne burty boczne z ogniwami łączonymi śrubowo oraz specjalna konstrukcja z podwójnymi widełkami i języczkami dodatkowo wspierają wytrzymałość prowadników TKHP.
- Nowa seria TKHP kładzie szczególny nacisk na trwałość. Optymalizujemy ją dzięki odpowiednim materiałom, licznym inteligentnym rozwiązaniom w konstrukcji prowadnika kablowego oraz zrównoważonemu koncepcie serwisowania produktu. W aspekcie konstrukcyjnym uwzględniono bezzużyciowe tłumienie w systemie skoku oraz aluminiowe podpory otwarcia, które są łagodne dla kabli i odporne na działanie wody morskiej - podkreśla Peter Pütz.
Tłumienie rolek dla optymalnie płynnej pracy
Dzięki zoptymalizowanemu wielokątnemu konturowi zewnętrznemu, zintegrowanemu hamulcowi oraz niemal bezszczelinowym powierzchniom tocznym prowadniki kablowe są nie tylko wyjątkowo trwałe, ale także szczególnie ciche. Małe skoki 85 lub 90 mm dodatkowo przyczyniają się do obniżenia emisji hałasu. Płynność pracy prowadników wspiera również innowacyjne tłumienie rolkowe zastosowane w typach TKHP 85-RSD i TKHP 90-RSD. System tłumienia zmniejsza obciążenia mechaniczne przy pokonywaniu rolek nawet o 50%, co redukuje zarówno hałas, jak i zużycie elementów.
- Tłumienie rolek to prawdziwa rewolucja – bez dodatkowych elementów mechanicznych, takich jak śruby czy sprężyny. Dzięki temu zmniejsza się skomplikowanie konstrukcji przy jednoczesnym zwiększeniu niezawodności - wyjaśnia Peter Pütz, podkreślając jedną z kluczowych zalet nowych prowadników kablowych.
„Rowki chwytne” na powierzchniach tocznych to kolejny sprytny detal. Zapewniają one optymalną przyczepność rolek nawet w środowiskach z drobnym pyłem, na przykład w cementowniach czy elektrowniach węglowych. Dzięki temu jednostronne zużycie spowodowane zablokowanymi rolkami odchodzi w przeszłość.
Źródło: KABELSCHLEPP Sp. z o.o.
