Optymalne sterowanie i wizualizacja

STEROWNIKI DO WSZELKIEJ AUTOMATYKI

W katalogu WAGO znajdują się programowalne sterowniki logiczne (PLC) o różnych klasach wydajności do wszystkich obszarów automatyki. Przeznaczone są zarówno do systemów sterowania centralnego, jak i rozproszonego. W przypadku zadań sterowania rozproszonego firmowe sterowniki można zintegrować z najpopularniejszymi sieciami obiektowymi i rejestrować wszystkie sygnały z obiektu za pośrednictwem modułów I/O. Sterowniki, programowalne zgodnie z IEC 61131-3, oferują ekonomiczne rozwiązania dla wielu zastosowań dzięki wysokiej wydajności, niskiemu zużyciu energii, licznym interfejsom, niewielkim wymiarom i wysokiemu poziomowi bezpieczeństwa.

Ze względu na swoją budowę WAGO I/O System 750 jest wyjątkowo elastyczny. Ponieważ ma on taką samą konstrukcję jak interfejs sieciowy, może go zastąpić 1:1. Bezpośrednie połączenie różnych modułów I/O oznacza, że da się realizować nawet złożone architektury aplikacji. WAGO oferuje sterowniki w różnych klasach wydajności – od modeli BC100, przez kompaktowe CC100, aż po PFC300. Ponadto dostępnych jest wiele wariantów różniących się interfejsami oraz szybkością i wielkością pamięci. Rys. 1 pokazuje, jak złożona aplikacja z kompatybilnymi komponentami WAGO (sterowniki, systemy I/O, urządzenia Edge, panele dotykowe) i różnymi protokołami komunikacyjnymi może być zorganizowana na kilku poziomach. Dzięki uniwersalnej kompatybilności komponentów i modułowej konstrukcji systemy da się skalować zgodnie z wymaganiami – od małych, niedrogich aplikacji po złożone systemy automatyki.

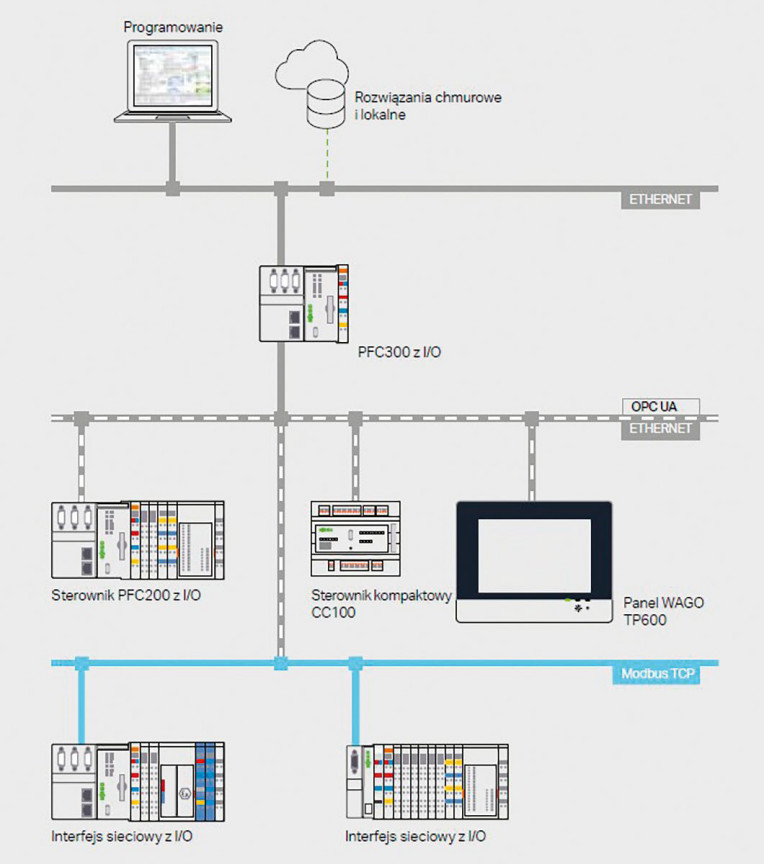

Wielopoziomowa organizacja aplikacji z komponentami WAGO i protokołami komunikacji

Sterowniki WAGO są niezależne od technologii, obsługują wszystkie popularne protokoły sieci obiektowej i mogą być elastycznie rozbudowywane dzięki systemowi Embedded Linux. Stosowane standardy technologiczne zapewniają optymalną kompatybilność dla wszystkich użytkowników. Dzięki CODESYS można programować sprzęt różnych producentów w językach programowania PLC IEC 61131-3 (ST, FBD, LD, IL, AS), a także w CFC. CODESYS obsługuje m.in. protokoły Modbus, EtherCAT, EtherNet/IPTM. Sterowniki WAGO obsługują również technikę wirtualizacji Docker. Dzięki temu aplikacje są przenośne, a zastosowanie takich narzędzi, jak Node-RED, jest szybkie i optymalne dla elastycznych zastosowań IoT.

PFC300 – GIGANT WYDAJNOŚCI

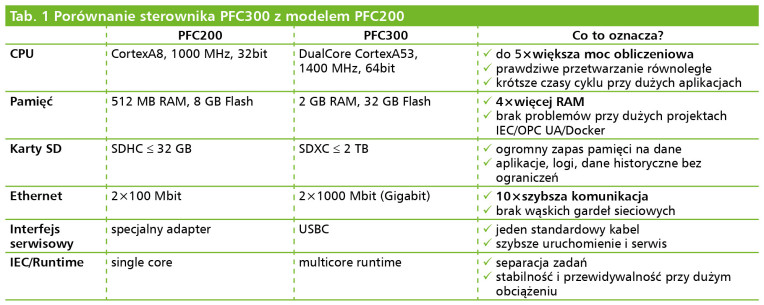

Przykładem bardzo efektywnego rozwiązania WAGO, dobrze sprawdzającego się zwłaszcza w dużych i średnich aplikacjach, jest sterownik WAGO PFC300. To wydajna i przyszłościowa platforma sterowania OT, zaprojektowana z myślą o szerokim spektrum zastosowań — od automatyki budynkowej, przez energetykę, aż po wymagające procesy przemysłowe. Dzięki otwartej architekturze, dużej mocy obliczeniowej i zaawansowanym możliwościom integracji, PFC300 idealnie sprawdza się w nowoczesnych, skalowalnych systemach automatyki. Uwagę, jaką przywiązują inżynierowie WAGO do rozwoju już wprowadzonych koncepcji, dobrze pokazuje tabela 1, w której zestawiono przewagi, jakie notuje PFC300 nad poprzednim modelem, PFC200.

Sterownik PFC300 oferuje ponadto krótkie czasy reakcji i przetwarzanie w czasie rzeczywistym. Dzięki dwurdzeniowemu procesorowi w architekturze 64-bitowej, można go wykorzystać do bardziej wymagających zadań automatyzacji. Zapas mocy obliczeniowej pozwala na integrację funkcji sterowania i przetwarzania danych w jednym urządzeniu. Otwarty system operacyjny Linux oraz wsparcie dla technologii Docker powodują, że funkcjonalność PFC300 można rozszerzać z wykorzystaniem aplikacji zwirtualizowanych. Pozwala to na uruchamianie wielu usług i aplikacji równolegle na jednym urządzeniu, przy zachowaniu wysokiej niezawodności i pełnej elastyczności.

PFC300 obsługuje szeroki zakres interfejsów i protokołów komunikacyjnych, co umożliwia płynną integrację z istniejącymi systemami automatyki, niezależnie od sieci obiektowej. Sterownik może pełnić rolę bramy między urządzeniami poziomu obiektowego a systemami nadrzędnymi Cloud lub SCADA, zapewniając centralny punkt zarządzania danymi. Modułowa i skalowalna konstrukcja umożliwia łatwą rozbudowę systemu wraz z rozwojem instalacji. PFC300 współpracuje z ponad 500 modułami I/O, co czyni go idealnym rozwiązaniem zarówno dla mniejszych aplikacji, jak i dużych, rozproszonych systemów.

Sterownik udostępnia wsparcie dla otwartych standardów, takich jak MQTT, OPC UA oraz wielu innych protokołów komunikacyjnych, zapewnia też wysoką interoperacyjność i elastyczność wobec przyszłych wymagań rynkowych. Otwarta architektura OT umożliwia łatwe dostosowanie sterownika do zmieniających się potrzeb aplikacji. Pełna obsługa środowiska CODESYS zapewnia spójne i jednolite programowanie, co upraszcza pracę zespołów inżynierskich oraz pozwala oszczędzić czas i zasoby podczas tworzenia oraz utrzymania aplikacji sterujących.

PFC300 spełnia też aktualne wymagania w zakresie bezpieczeństwa infrastruktury krytycznej. Funkcje cyberbezpieczeństwa obejmują m.in.: segmentację sieci dzięki dwóm adresom MAC, szyfrowaną komunikację, bezpieczne połączenia i kontrolę dostępu.

Sterownik oferuje przyjazny, webowy interfejs zarządzania (WBM) oraz możliwość tworzenia dynamicznych wizualizacji webowych w HTML5, zabezpieczonych protokołem TLS 1.3.

OBSŁUGA I WIZUALIZACJA – ODPOWIEDNIE HMI DLA KAŻDEGO ZASTOSOWANIA

W obszarze HMI oferta WAGO obejmuje przede wszystkim panele dotykowe dostępne w dwóch seriach: WP400 i TP600. Obie serie wyposażone są w system operacyjny czasu rzeczywistego Linux z RT-Preemption-Patch. Panele webowe WP400, elastycznie konfigurowalne jako HMI, wyróżniają się wysokiej jakości designem i wydajnym wyświetlaczem, oferując ekonomiczne rozwiązanie wizualizacyjne. Panele dotykowe TP600, jako wariant premium, spełniają najwyższe wymagania pod względem różnorodności interfejsów i są dostępne w różnych klasach funkcjonalności, wyposażenia i rozmiarach ekranu.

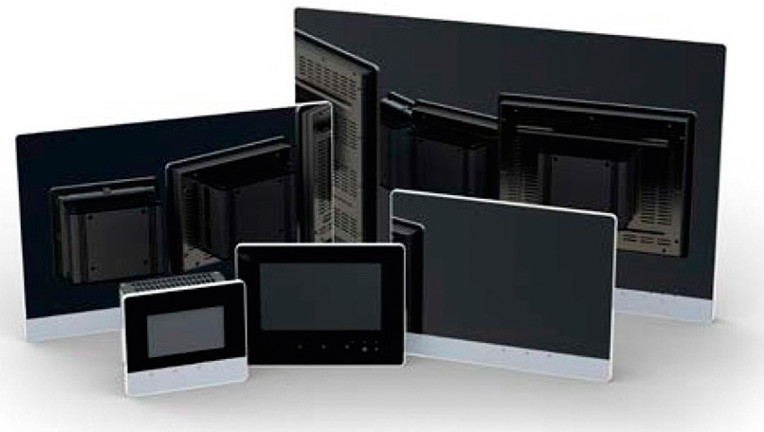

Panele dotykowe TP600

Dla wszystkich paneli HMI WAGO można podczas planowania projektu tworzyć za pomocą CODESYS wysokiej jakości wizualizacje, oparte na nowoczesnych technologiach, takich jak HTML5. Jednym kliknięciem myszy da się je też wyświetlać równolegle na różnych platformach (np. na komputerze lub w przeglądarce internetowej). Ponieważ urządzenia są przystosowane do Docker, użytkownicy mogą również zainstalować oprogramowanie do wizualizacji typu open source, takie jak Grafana.

Panele dotykowe z solidną aluminiową obudową zamontujemy bezpośrednio w szafie sterowniczej za pomocą klipsów montażowych. Specjalne elementy mocujące umieszczone z przodu wyświetlacza zapewniają wysoki stopień ochrony obudowy IP65. Za pomocą przyłącza VESA możliwy jest też jednak również montaż poza szafą sterowniczą.

W wersji WEB panele TP600 i WP400 mogą używać standardowych protokołów sieciowych, aby uzyskać dostęp do sterowników ze zintegrowaną wizualizacją sieciową i wyświetlać ją w przeglądarce w wysokiej rozdzielczości. Wizualizacje mogą być tworzone za pomocą CODESYS i wykorzystywać HTML5. Panele WP400 są wyposażone w złącze ETHERNET i USB 2.0, natomiast panele TP600 mają dwa złącza ETHERNET i dwa złącza USB.

W wersji VISU panele TP600 mogą nie tylko wizualizować dane sieci obiektowej, lecz także odciążać system sterowania, pobierając dane referencyjne np. przez Modbus TCP z dowolnego urządzenia obiektowego, przetwarzając je w czasie rzeczywistym i przesyłając z powrotem do wizualizacji. Oprócz interfejsów ETHERNET i USB panele w wersji VISU są wyposażone w interfejs wyjścia audio. Tym samym są w stanie realizować proste zadania sterowania.

Z kolei panele TP600 w wersji CONTROL łączą w sobie funkcje sterowania i wizualizacji. Wykorzystanie odpowiedniej biblioteki sprawia, że panele CONTROL stają się sterownikami IoT, które przekazują dane z obiektu do chmury.

Oprócz interfejsów dostępnych w wersji VISU panele CONTROL są wyposażone w porty CAN, RS-232/485 oraz cztery wejścia/wyjścia dwustanowe. W porównaniu z VISU mają drugi poziom interfejsu i pamięć, która potrafi zapisywać zmienne w przypadku awarii zasilania.
