Dzięki temu kalibracja może zostać wykonana w ciągu kilku godzin, bez otwierania zbiornika, bez ryzyka kontaminacji produktu i z pełną identyfikowalnością pomiarową.
Czym jest RapidCal™?
RapidCal™ to technologia przeznaczona do kalibracji:
- wag zbiornikowych,
- silosów,
- reaktorów procesowych,
- hopperów,
- zbiorników magazynowych.

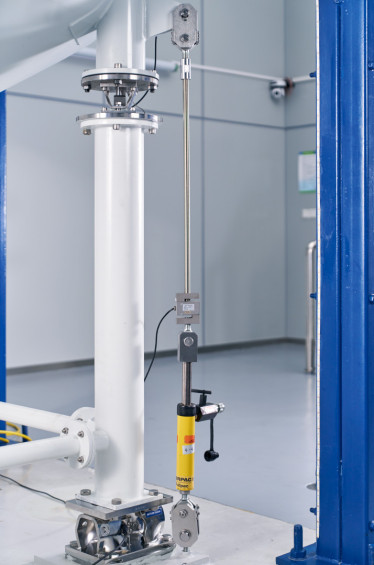

System wykorzystuje hydrauliczne moduły kalibracyjne wyposażone w referencyjne ogniwa wagowe. Generowana siła odpowiada rzeczywistemu obciążeniu procesowemu, dzięki czemu kalibracja odbywa się w warunkach zbliżonych do normalnej pracy instalacji.
Jak działa RapidCal™?

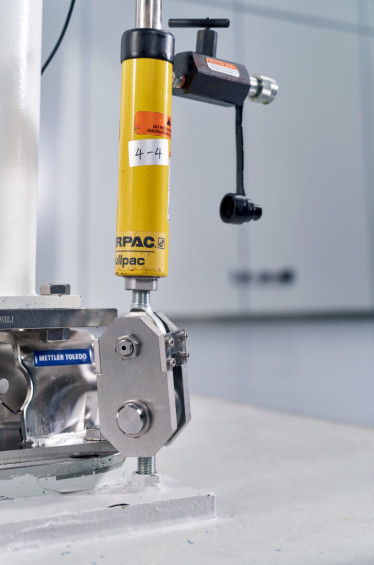

Podczas kalibracji hydrauliczne cylindry wywierają kontrolowaną siłę na konstrukcję zbiornika.

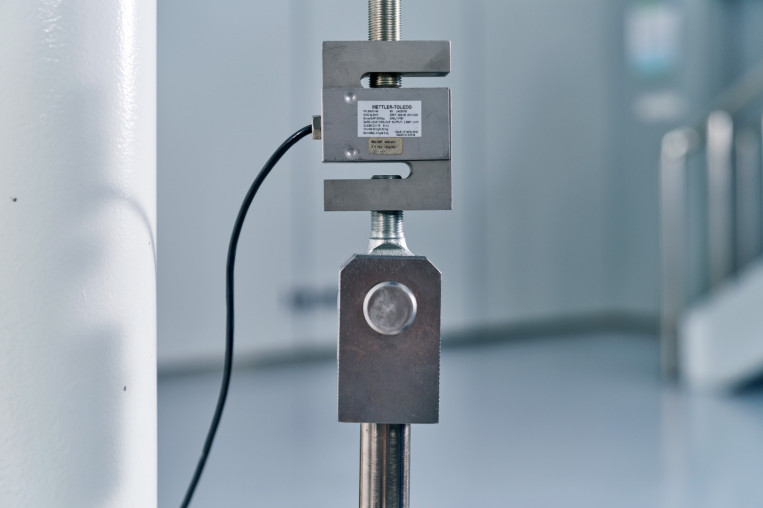

Referencyjne ogniwa wagowe mierzą tę siłę z wysoką dokładnością.
W przeciwieństwie do metod teoretycznych lub elektronicznych RapidCal™ uwzględnia:
- wpływ rurociągów,
- odkształcenia konstrukcji,
- zachowanie zbiornika pod obciążeniem,
- rzeczywiste warunki procesowe.
Dzięki temu wynik kalibracji lepiej odzwierciedla rzeczywiste warunki pracy niż wiele tradycyjnych metod.
Dlaczego kalibracja wag zbiornikowych jest trudna?
Największym wyzwaniem są siły generowane przez:
- rurociągi,
- konstrukcje wsporcze,
- pomosty technologiczne,
- instalacje procesowe.
Podczas napełniania zbiornika elementy te mogą wpływać na wskazania wagi.
Jeżeli metoda kalibracji nie odwzorowuje rzeczywistych warunków pracy, mogą pojawić się błędy wpływające na:
- dozowanie,
- batching,
- rozliczenie surowców,
- jakość produktu końcowego.
Jakie korzyści daje RapidCal™?
Krótsze przestoje
Tradycyjna kalibracja może trwać kilka dni.
RapidCal™ zwykle pozwala zakończyć proces w ciągu kilku godzin. W jednym z zakładów biotechnologicznych czas kalibracji skrócono z ponad pięciu dni do zaledwie kilku godzin.
Większa dostępność produkcji
Mniej czasu przeznaczonego na kalibrację oznacza:
- więcej czasu produkcyjnego,
- wyższą wydajność instalacji,
- mniejsze straty operacyjne.
Brak ryzyka kontaminacji
RapidCal™ działa całkowicie z zewnątrz zbiornika.
Nie ma potrzeby:
- otwierania zbiornika,
- używania wody do kalibracji,
- kontaktu sprzętu kalibracyjnego z produktem.
Pełna identyfikowalność
Referencyjne ogniwa wagowe są wzorcowane względem certyfikowanych wzorców masy METTLER TOLEDO, zapewniając pełny łańcuch identyfikowalności pomiarowej.
Kalibracja silosów o dużej pojemności
Czy można skalibrować silos przy pełnym obciążeniu?
Tak.
RapidCal™ umożliwia kalibrację instalacji o pojemności do 32 ton bez konieczności stosowania dużych zestawów odważników.
W jednym z wdrożeń klient kalibrował wcześniej silosy przy obciążeniu wynoszącym mniej niż 10% maksymalnej pojemności.
Kalibracja RapidCal™ wykazała:
- błąd 500 kg w pierwszym silosie,
- błąd 250 kg w drugim silosie.
Pozwoliło to wyeliminować niedoważenia i poprawić powtarzalność dostaw.

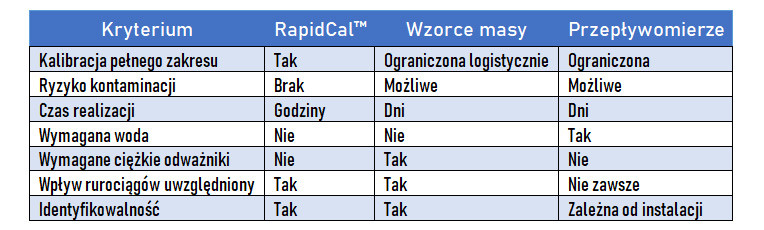

RapidCal™ a tradycyjne metody kalibracji
Specyfikacja techniczna
Zakres zastosowania
- zbiorniki procesowe,
- silosy,
- reaktory,
- hoppery,
- zbiorniki magazynowe.
Parametry
- zakres kalibracji: od 1 t do 32 t,
- niepewność kalibracji: 0,1%,
- liczba modułów: od 1 do 4,
- metoda: hydrauliczna pull-down,
- możliwość certyfikacji: tak,
- pełna identyfikowalność pomiarowa.
FAQ
Co to jest RapidCal™?
RapidCal™ to metoda kalibracji wag zbiornikowych wykorzystująca hydraulicznie generowaną siłę zamiast wzorców masy. Pozwala skrócić czas kalibracji i ograniczyć przestoje produkcyjne.
Jak długo trwa kalibracja RapidCal™?
W większości przypadków kilka godzin. Jest to znacząco krócej niż kalibracja wykonywana przy użyciu przepływomierzy lub dużych wzorców masy.
Czy RapidCal™ wymaga otwierania zbiornika?
Nie. Kalibracja wykonywana jest z zewnątrz instalacji i nie powoduje kontaktu z produktem.
Jaką dokładność zapewnia RapidCal™?
Niepewność kalibracji wynosi około 0,1% pełnej skali przy zachowaniu warunków określonych przez METTLER TOLEDO.
W jakich branżach stosuje się RapidCal™?
Najczęściej w przemyśle:
- farmaceutycznym,
- biotechnologicznym,
- spożywczym,
- chemicznym,
- kosmetycznym,
- materiałów sypkich.
Podsumowanie
RapidCal™ to rozwiązanie dla producentów, którzy chcą zwiększyć dokładność ważenia, skrócić przestoje związane z kalibracją oraz zapewnić zgodność z wymaganiami jakościowymi. Dzięki pełnozakresowej kalibracji, identyfikowalności pomiarowej i możliwości pracy bez wzorców masy RapidCal™ pomaga ograniczyć ryzyko błędów dozowania, strat materiałowych i problemów jakościowych.
Więcej informacji:
Jak wzorcować wagi zbiornikowe?
Webinar: jak uniknąć pułapek przy projektowaniu wag zbiornikowych
Źródło: Mettler-Toledo Sp. z o.o.
Więcej na www.mt.com
