MX-System Beckhoff - modułowa automatyka na maszynie zamiast szafy sterowniczej

CZYM JEST MX-SYSTEM – DEFINICJA

MX-System od firmy Beckhoff to w pełni modułowa platforma automatyki typu plug-and-play, która pozwala przenieść cały system sterowania bezpośrednio na maszynę, całkowicie eliminując konieczność stosowania klasycznej szafy sterowniczej.

Platforma ta przejmuje wszystkie funkcje tradycyjnych układów sterowania. W ramach jednego, kompaktowego systemu integruje:

• dystrybucję zasilania elektrycznego i zabezpieczenia,
• komputery przemysłowe (Industrial PC/IPC),
• moduły wejść/wyjść (wyspy I/O),
• systemy napędowe (Drive technology).

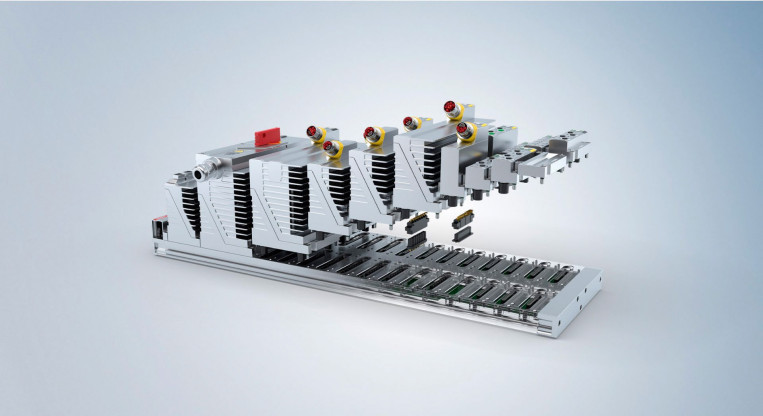

Fundamentem architektury MX-System są aluminiowe płyty bazowe (Baseplates), które zapewniają mechaniczny montaż modułów oraz dystrybuują zasilanie i komunikację w czasie rzeczywistym za pośrednictwem szybkiej sieci EtherCAT.

Każdy moduł funkcyjny jest podłączony do sieci EtherCAT za pośrednictwem magistrali danych

JAK AUTOMATYKA MODUŁOWA ROZWIĄZUJE PROBLEMY INŻYNIERÓW?

Zastąpienie klasycznej szafy sterowniczej systemem modułowym montowanym na maszynie optymalizuje proces budowy urządzeń przemysłowych na każdym etapie.

1. Drastyczna redukcja gabarytów (footprint): eliminacja zewnętrznej szafy i optymalizacja tras kablowych zwalnia cenną przestrzeń w hali produkcyjnej.
2. Eliminacja błędów okablowania: w MX-System standaryzowane złącza wtykowe automatycznie dbają o poprawne połączenie elektryczne elementów. Technologia plug-and-play zapobiega kosztownym pomyłkom podczas instalacji i odciąża wykwalifikowanych elektromonterów.
3. Globalny standard wysyłkowy: moduły sprzętowe mają międzynarodowe certyfikaty zgodności, w tym UL, CSA oraz IEC. Maszynę zaprojektowaną w Europie można więc bez przeróbek elektrycznych uruchomić w Ameryce Północnej.
4. Błyskawiczna diagnostyka i serwis: dzięki pełnej integracji z siecią EtherCAT, system pozwala na zaawansowany monitoring stanu pracy (Condition Monitoring). Wymiana uszkodzonego elementu sprowadza się do odkręcenia dwóch śrub i wpięcia nowego modułu funkcyjnego.

W porównaniu z tradycyjnymi szafami sterowniczymi, MX-System zmniejsza liczbę komponentów o 90% i umożliwia planowanie, konfigurację i uruchomienie w bardzo krótkim czasie

ODPORNOŚĆ NA TRUDNE WARUNKI PRZEMYSŁOWE

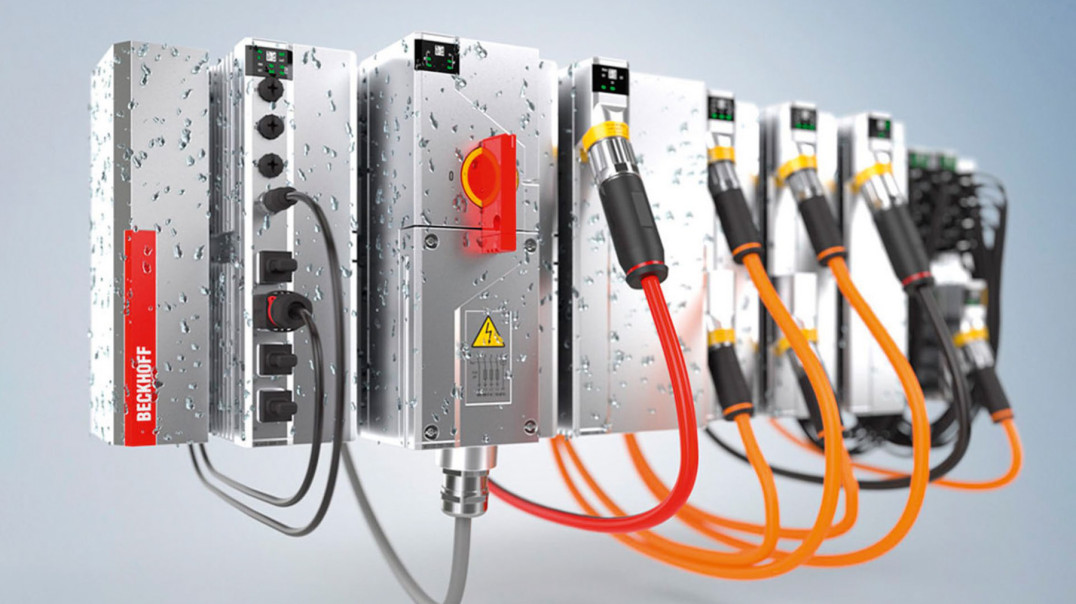

MX-System został zaprojektowany z myślą o bezpośredniej pracy w hali produkcyjnej, bez dodatkowych osłon. Zapewnia on:

• stopień ochrony IP67: podwójne uszczelnienia gwarantują całkowitą szczelność i odporność na pył, wodę, chłodziwa oraz przemysłowe środki czyszczące;
• ochronę EMC (kompatybilność elektromagnetyczna): chromowane, całkowicie metalowe obudowy skutecznie ekranują elektronikę przed zakłóceniami;
• chłodzenie pasywne: w systemie nie ma wentylatorów. Pozwala to zrezygnować z zewnętrznej klimatyzacji, wymiany filtrów i uciążliwego serwisu.

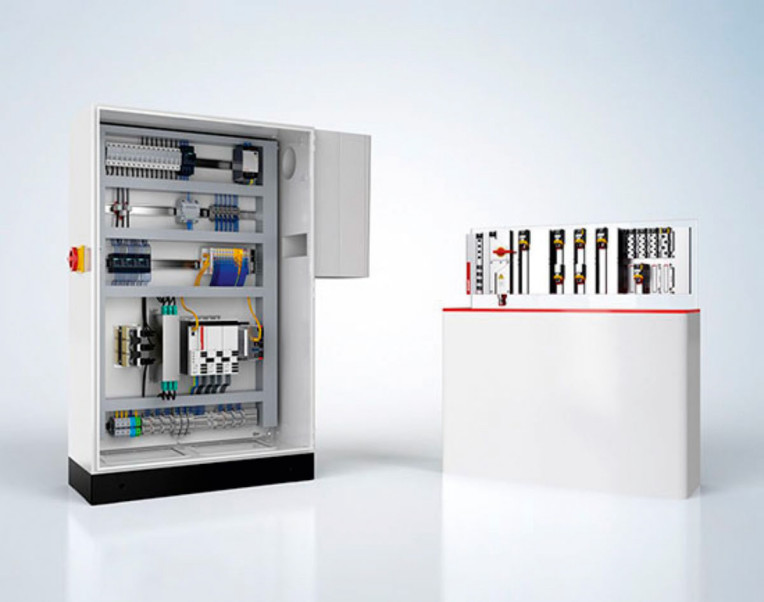

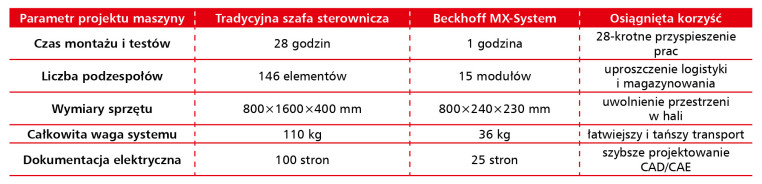

SZAFA STEROWNICZA VS. MX-SYSTEM – PORÓWNANIE DANYCH

Technologia modułowa przynosi wymierne zyski w procesie inżynierii. Zestawienie typowej, średniej wielkości aplikacji opartej na klasycznej szafie z analogicznym rozwiązaniem zbudowanym na MX-System udowadnia, że redukcja liczby pojedynczych komponentów (takich jak złączki, korytka, styczniki) może sięgnąć nawet 90%.

PROJEKTOWANIE W CHMURZE: MX-SYSTEM DESIGNER

Beckhoff odwraca zasady projektowania systemów automatyki. Wymiarowanie architektury sprzętowej odbywa się za pomocą darmowego narzędzia MX-System Designer, dostępnego z poziomu przeglądarki na portalu myBeckhoff.

Konfigurator automatycznie dba o poprawny bilans prądowy, rozmieszcza moduły na płytach bazowych i dobiera odpowiednie zasilacze. Po zakończeniu pracy inżynier może jednym kliknięciem wygenerować listę materiałową (BOM), dokładne modele 3D oraz kompletną dokumentację, z opcją łatwego eksportu do popularnych środowisk inżynierskich.
