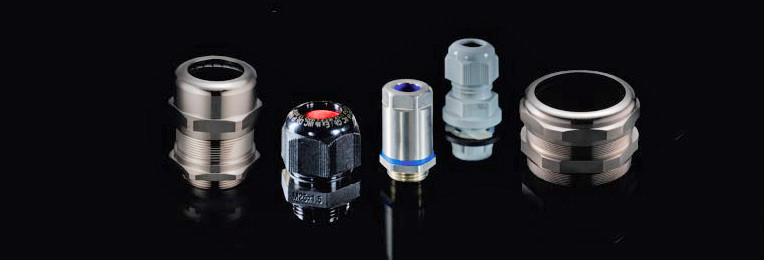

Współczesny inżynier czy automatyk nie szuka już pojedynczego produktu, potrzebuje kompletnego, kompatybilnego systemu, który będzie działał niezawodnie przez lata. Dlatego obok kabli i przewodów dostarczamy również szeroką gamę osprzętu: dławiki kablowe, osłony i węże ochronne, prowadniki kablowe, rozwiązania EMC, złącza, końcówki kablowe, paski montażowe czy specjalistyczne narzędzia. To oferta uzupełniająca, ale w praktyce często decydująca o trwałości i bezpieczeństwie całej instalacji.
Z perspektywy projektanta lub specjalisty utrzymania ruchu ma to ogromne znaczenie. Możliwość zamówienia wszystkich elementów z jednego źródła to nie tylko wygoda logistyczna. To także pewność „bezkolizyjnego współdziałania” komponentów, zgodności parametrów technicznych oraz odpowiedzialności jednego dostawcy za cały system.
Przyjrzyjmy się bliżej dławikom kablowym, elementom często niedocenianym, choć w praktyce pełniącym niezwykle ważną funkcję.
DŁAWIK KABLOWY – NIEWIELKI ELEMENT O OGROMNYM ZNACZENIU
To właśnie on odpowiada za szczelność obudowy (IP), właściwe zamocowanie przewodu i ochronę kabla przed uszkodzeniami mechanicznymi. W wielu aplikacjach od jakości dławika zależy nie tylko trwałość połączenia, ale również bezpieczeństwo pracy całego układu.
W praktyce przemysłowej dławik musi spełniać wiele funkcji jednocześnie. Powinien utrzymywać odpowiedni stopień ochrony IP przez cały okres eksploatacji, zabezpieczać kabel przed wyrwaniem, zapewniać właściwy promień gięcia (wersje z odgiętkami) oraz odporność na temperaturę, wilgoć, chemikalia czy promieniowanie UV (w nie mniejszym stopniu niż sam kabel). W aplikacjach EMC chodzi jeszcze o konieczność skutecznego połączenia ekranu kabla z masą, natomiast w strefach zagrożonych wybuchem wymagane są odpowiednie wykonania ATEX.
ROZWIĄZANIA DLA RÓŻNYCH APLIKACJI PRZEMYSŁOWYCH
W ofercie HELU znajdują się rozwiązania dostosowane zarówno do standardowych aplikacji maszynowych, jak i do środowisk szczególnie wymagających.
Helutop HT
Jednym z najbardziej uniwersalnych rozwiązań jest rodzina HSK METRICA-P – poliamidowe dławiki do zastosowań maszynowych. Charakteryzują się one bardzo wysoką szczelnością IP68 oraz IP69K, szerokim zakresem temperatur pracy od –40°C do +100°C i odpornością na trudne warunki środowiskowe. Dzięki budowie bezhalogenowej oraz zgodności z dyrektywą RoHS, sprawdzają się w nowoczesnych instalacjach przemysłowych, automatyce, robotyce czy budowie pojazdów. Charakterystyczny niebieski kolor często wykorzystywany jest w obwodach iskrobezpiecznych ATEX, choć dostępne są również wersje czarne i szare.
W aplikacjach narażonych na drgania i wibracje szczególnie dobrze sprawdzają się rozwiązania HELUTOP HT. Dzięki specjalnej konstrukcji nie dochodzi do samoczynnego luzowania połączenia podczas pracy maszyny. Dławiki te wykonane są ze specjalnego poliamidu z uszczelką neoprenową i mogą być stosowane również na zewnątrz, dzięki odporności na promieniowanie UV. Dużą zaletą jest także dostępność różnych rodzajów gwintów metrycznych, PG oraz NPT, co ułatwia integrację z różnymi typami urządzeń.
W wielu instalacjach pojawia się potrzeba przeprowadzenia kilku przewodów przez jedno wejście. W takich sytuacjach stosowane są wkładki wielootworowe HELUTOP, które pozwalają zachować wysoki stopień szczelności IP68 przy jednoczesnym ograniczeniu liczby otworów w obudowie.
Tam, gdzie aplikacja nie wymaga najwyższej odporności mechanicznej czy temperaturowej, dobrym rozwiązaniem pozostają ekonomiczne dławiki nylonowe HP. To prosty i szybki w montażu osprzęt do standardowych zastosowań przemysłowych, szczególnie w szafach sterowniczych i rozdzielnicach.
OCHRONA KABLA PODCZAS RUCHU
Automatycy doskonale wiedzą, że przewód pracujący w ruchu jest szczególnie narażony na uszkodzenia. Dlatego w takich aplikacjach stosuje się dławiki z odgiętkami chroniącymi kabel przed nadmiernym zginaniem.

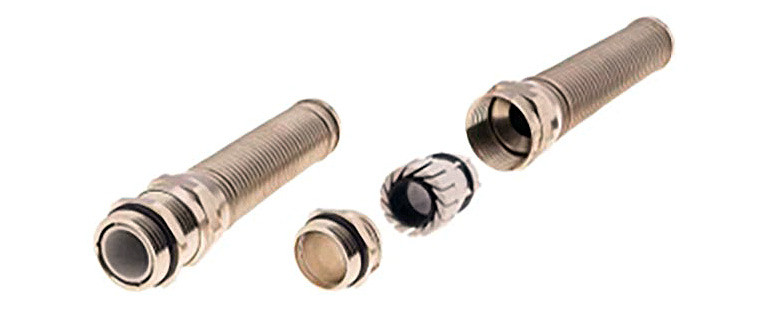

Model HSK-B wyposażony jest w elastyczną odgiętkę z tworzywa, która zabezpiecza przewód przed okresowym przekraczaniem minimalnego promienia gięcia. W bardziej wymagających aplikacjach, gdzie występują większe obciążenia mechaniczne, stosowane są dławiki HSK-MS-B, wykonane z mosiądzu i wyposażone w odgiętkę sprężynową ze stali nierdzewnej.
Ciekawym rozwiązaniem są również dławiki kątowe HSK-WI. Pozwalają one wyprowadzić przewód pod kątem 90°, co często okazuje się niezwykle praktyczne w ciasnych przestrzeniach montażowych lub tam, gdzie trasa kablowa wymusza konkretny kierunek prowadzenia kabla – np. gdy kabel zasilania wychodzący z maszyny będzie leżał na podłożu, czyli kabel musi w pierwszym odcinku opadać pionowo. Konstrukcja zatrzaskowa dławika umożliwia szybki montaż i zabezpiecza przed przypadkowym otwarciem.
HSK-WI
SPECJALISTYCZNE ROZWIĄZANIA DLA EMC I KABLI PŁASKICH
W nowoczesnych instalacjach przemysłowych kompatybilność elektromagnetyczna jest jednym z kluczowych zagadnień. Dławiki HELUTOP MS-EP4 zostały zaprojektowane specjalnie do kabli ekranowanych. Dzięki opatentowanemu systemowi połączenia ekranu 360° zintegrowany element stykowy zapewnia szybki i pewny montaż bez ryzyka uszkodzenia elementów ekranu kabla. Dla działów utrzymania ruchu oznacza to nie tylko oszczędność czasu, ale również większą pewność poprawnego wykonania połączenia masy.
W branży dźwigowej i dźwignicowej często stosuje się przewody płaskie. Do takich zastosowań przeznaczone są dławiki STK-F i STS-F, wyposażone w specjalne wkładki uszczelniające, dopasowane do geometrii kabla płaskiego. To rozwiązania przeznaczone głównie do pracy na zewnątrz obiektów przemysłowych.
HIGIENA I ODPORNOŚĆ W WYMAGAJĄCYCH BRANŻACH
Przemysł spożywczy, chemiczny czy farmaceutyczny stawia przed osprzętem kablowym szczególne wymagania. Regularne mycie urządzeń gorącą wodą pod ciśnieniem (IP69K), stosowanie środków chemicznych oraz konieczność utrzymania wysokiej czystości powodują, że standardowe rozwiązania często okazują się niewystarczające.
Dławiki HELUTOP HT-CLEAN zostały opracowane właśnie z myślą o takich środowiskach. Charakteryzują się bardzo wysoką odpornością temperaturową – nawet do +150°C – oraz zwiększoną odpornością na korozję i mycie ciśnieniowe. Gładka powierzchnia utrudnia osadzanie się zabrudzeń, co ma ogromne znaczenie w strefach czystych.
KOMPLEKSOWOŚĆ, KTÓRA UPRASZCZA PRACĘ
Dławiki kablowe są tylko jednym z elementów szerokiej oferty osprzętu HELU, ale bardzo dobrze pokazują kierunek, w którym rozwijają się potrzeby współczesnego przemysłu. Dziś liczy się nie tylko sam kabel, lecz kompletne i dopasowane rozwiązanie przesyłu mocy i sygnałów.
Zależy nam, aby projektant, producent maszyn czy dział utrzymania ruchu mogli w jednym miejscu dobrać wszystkie, kompatybilne elementy niezbędne do budowy niezawodnej instalacji – od przewodu, przez ochronę mechaniczną i EMC, aż po montaż i prowadzenie kabla.
Bo nowoczesny przemysł potrzebuje czegoś więcej niż samych kabli. Potrzebuje kompleksowych rozwiązań.
HELU
www.helu.pl
