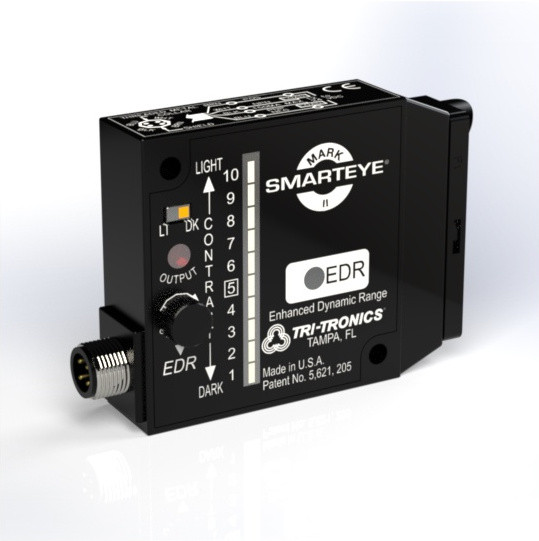

Czujnik optyczny - Tri-Tronics - SMARTEYE® MARK II

Produkt firmy:

VDC Automatic

Kategoria produktu: Czujniki zbliżeniowe i fotoelektryczne

Czujnik SMARTEYE® MARK II jest jednym z najbardziej popularnych czujników TRI-TRONICS. SMARTEYE® MARK II oferuje niezwykle wysoką wykrywalność z bardzo dużą prędkością.

Wśród wielu funkcji omówionych w projektowaniu SMARTEYE^® MARK II, żadna nie jest ważniejsza od obwodu EDR^®. Teraz, dzięki dodaniu EDR^® (Enhanced Dynamic Range), dynamiczny zakres działania został rozszerzony i tłumienie tła zostało udoskonalone. Również w SMARTEYE^® MARK II są wszystkie sprawdzone cechy zawarte we wszystkich czujnikach SMARTEYE^® , w tym nasz wyjątkowy wskaźnik kontrastu. Bez wątpienia, SMARTEYE^®MARK II wyznacza “nowe standardy wydajności” w detekcji fotoelektrycznej. Kiedy wykrywanie polega na detekcji najważniejszych cech, takich jak: rozmiar, kolor czy dystans, SMARTEYE^® MARK II da ci większą wydajność, niż ta którą wymagasz. Marginalna wydajność nie może być tolerowana, kiedy cała operacja w zautomatyzowanym procesie maszynowym opiera się na zdolności czujnika fotoelektrycznego do wykonywania swojego zadania pomiarowego.

Specyfikacja

NAPIĘCIE ZASILANIA

• 12 do 24 VDC

• Ochrona przed zmieną polaryzji

PRĄD

• 85mA (bez opciążenia)

WYJŚCIE

• (1) NPN i (1) PNP

• Do 150mA

• Wszystkie wyjścia są zabezpieczone przed zwarciem

• Ochrona przed “pulsowaniem” zasilania

• Przełącznik Light/dark określa stan wyjścia

CZAS ODPOWIEDZI

• Minimalny czas trwania zdarzenia wejściowego

• Light state = 50 mikrosekund

• Dark state = 140 mikrosekund

• Leading edge Variation less than 20 mikrosekund

HISTEREZA

• Poniżej 400 minivoltów dla pełnej mocy

ŹRÓDŁO ŚWIATŁA LED

• Modulowane pulsowo 45 KHZ

• Opcje:

A. Poczerwień = 880nm,

B. Czerwony = 660nm,

C. Niebieski = 480nm,

D. Biały = Pełne widmo

ODPORNOŚĆ NA ŚWIATŁO

• Reaguje na impulsowe modulowane światło sensora.

• Odporny na światło otoczenia

USTAWIENIA EDR

• Ustawia początkowy poziom na wskaźniku kontrastu w stosunku do średniej skali punktu przełączania z 5 – ustawienia funkcji i regulacji czułości

• Enhanced Dynamic Range circuit (EDR^®) dla unikania nasycenia.

WSKAŹNIKI DIAGNOSTYCZNE

• WSKAŹNIK WYJŚCIA – Czerwony LED

• WSKAŹNIK EDR^®

• GDY ŚWIECI CAŁY: Praca przy nasyceniu

• OFF: Praca przy maksymalnym zasięgu

• WSKAŹNIK KONTRASTU

TEMPERATURA OTOCZENIA

• -40°C to 70°C (-40°F to 158°F)

WYTRZYMAŁA KONSTRUKCJA

• Obudowa z tworzywa o wysokim stopniu wytrzymałości.

• Klasa wodoodporności:, NEMA 4X, 6P i IP67

• Uszczelnienie epoksydowe.
