Radarowy miernik poziomu cieczy o zakresie pomiaru do 30 m i dokładności 1 mm

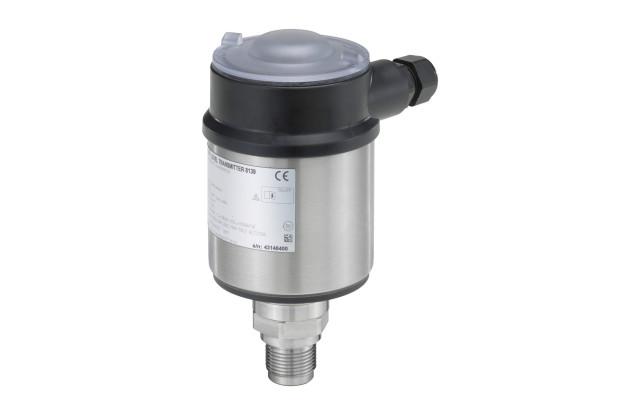

Firma Bürkert, specjalizująca się w produkcji aparatury do pomiaru wysokości napełnienia zbiorników, wprowadziła w ostatnim czasie na rynek nowy miernik radarowy 8139. Wysyła on nieprzerwanie sygnał o częstotliwości 80 GHz, który po odbiciu od powierzchni medium wypełniającego zbiornik jest odbierany przez sensor. Specjalne algorytmy w układzie elektronicznym czujnika przeliczają zmiany częstotliwości między wysyłanym i odbieranym sygnałem, określając wysokość napełnienia.

Miernik 8139 realizuje pomiar w zakresie 30 m. Oferuje różne warianty złączy procesowych: gwint (G, NPT ¾ i 1 ½), kołnierz (DN50, DN100) i zacisk (2"). Zawiera wyjście 2-przewodowe 4…20 mA. Charakteryzuje się małą szerokością wiązki, dużą dynamiką pomiaru (120 dB) i dokładnością ±1 mm. Zapewnia wiarygodny wynik pomiaru nawet w przypadku cieczy skondensowanych i tworzących pianę oraz o bardzo słabych właściwościach refleksyjnych.

Dzięki zastosowanej częstotliwości pomiaru, wynoszącej 80 GHz, znacznie rzadziej występują zakłócenia wynikające z odbić sygnału od wbudowanych komponentów niż w przypadku mierników pracujących w paśmie 26 GHz. Wężownice chłodzące i mieszadła w zbiornikach i pojemnikach nie są wykrywane ze względu na mniejszą szerokość wiązki radarowej.

System antenowy w przypadku modelu 8139 jest zintegrowany z przyłączem procesowym, dzięki temu nie sięga daleko w głąb zbiornika, co zmniejsza strefę martwą w jego górnej części.
