Szybki laserowy czujnik prędkości liniowej i długości

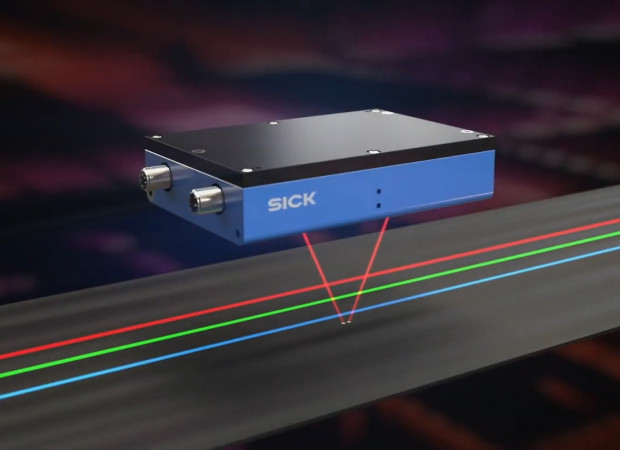

Nowy czujnik laserowy SPEETEC firmy Sick służy do pomiaru prędkości liniowej i długości obiektów przemieszczających się na taśmie transportowej. Ze względu na pomiar bezkontaktowy, nie wykazuje on zużycia i poślizgu oraz eliminuje ryzyko uszkodzenia lub zanieczyszczenia produktów. Może współpracować zarówno z taśmami ciągłymi, jak i pojedynczymi obiektami wykonanymi m.in. z papieru, tworzywa sztucznego, metalu, drewna lub tkanin. Z perspektywy rynkowej, SPEETEC wypełnia lukę pomiędzy metodami dotykowymi wykorzystującymi enkodery oraz drogimi, laserowymi miernikami prędkości o skomplikowanej konfiguracji i obsłudze. Zastosowano w nim tani laser Class 1, który w połączeniu z bezobsługową pracą zapewnia szybki zwrot z inwestycji.

Bezkontaktowy pomiar prędkości jest w przypadku modelu SPEETEC prowadzony w oparciu o efekt Dopplera w zakresie do 10 m/s. Dwa wbudowane w czujnik nadajniki emitują światło laserowe - jeden w kierunku ruchu materiału, a drugi w kierunku przeciwnym. Ponieważ nadajniki te pracują niezależnie, tolerancje montażu i wahania powierzchni (np. w przypadku powierzchni falistych) można zrównoważyć. Zmierzone wartości są wyprowadzane za pośrednictwem powszechnie stosowanych w enkoderach interfejsów TTL lub HTL, co ułatwia integrację. SPEETEC umożliwia również pomiar przyspieszenia w aplikacjach o dużej dynamice, gdyż jego czas pomiaru wynosi zaledwie 3 ms.

Porównywalne systemy pomiarowe innych producentów są znacznie wolniejsze. Czujnik opracowany przez Sick pozwala również na niezawodny pomiar prędkości w przypadku obiektów o małej długości. Podczas, gdy inne czujniki prędkości liniowej wymagają co najmniej kilkumetrowej długości obiektu do rozpoczęcia pomiaru prędkości, SPEETEC dobrze radzi sobie w tym zakresie z obiektami długości karty kredytowej.

Ważniejsze parametry:

• krok pomiarowy: maks. 4 μm (konfigurowany fabrycznie),
• zakres pomiaru prędkości: 0…10 m/s,
• powtarzalność ≥0,05% (>0,25 m, >0,2 m/s),
• dokładność: ≥0,1% (>0,25 m, >0,2 m/s),
• dystans roboczy: 50 mm / ±5 mm (zależny od materiału),
• interfejs: 12…30 V_DC, TTL lub HTL,
• wymiary: 140 x 95 x 32,5 mm.
