SLG-2 czyli kompaktowa kurtyna optyczna mogąca wykryć obiekty o grubości 1 mm !!

Kompaktowa kurtyna optyczna mogąca wykryć obiekty o grubości 1 mm !!

Na rynku znajdują się kurtyny optyczne różnych producentów przeznaczone do różnych zadań. Detekcyjne do wykrywania obiektów; pomiarowe czy też kurtyny bezpieczeństwa. Co więc wyróżnia SLG-2? Odpowiedzi i zastosowania poniżej.

SLG-2 spełnia założenia kurtyny optycznej pomiarowo-detekcyjnej w małym profilu do ciasnej zabudowy. Zapewniać ma wykrywanie obiektów przy użyciu wyjścia (lub dwóch wyjść) przełączających. W przypadku pomiarów, zastosowania wewnętrznej logiki, czy diagnostyki wykorzystuje się komunikacje IO-Link. Kurtyna SLG-2 sama sprawdza poprzez tzw. procedurę „Hand-shake”, czy na pinie nr 4 ma się pojawić komunikacja IO-Link, czy standardowe wyjście przełączające. Aby uprościć montaż + uprościć okablowanie przy zachowaniu małych gabarytów urządzenia, synchronizacja poszczególnych par optycznych kurtyny odbywa się na skrajnych wiązkach.

Ponieważ ciasna zabudowa często nie lubi również wysokich profili, martwa strefa (czyli w tym przypadku odległość między skrajną strefą optyczną a końcem korpusu kurtyny) wynosi tylko 4,6 mm.

Taka całkowita wysokość optyczna w stosunku do długości korpusu jest więcej niż zadowalająca w większości aplikacji.

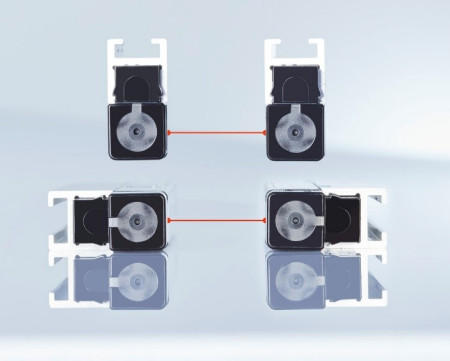

Kolejne rozwiązanie do trudniejszej zabudowy polega na wyborze przez użytkownika z której strony profilu/korpusu ma znajdować się optyka, czyli wersja „Slim” lub „Flat”. Wszystko przy zapewnieniu należytej sztywności korpusu.

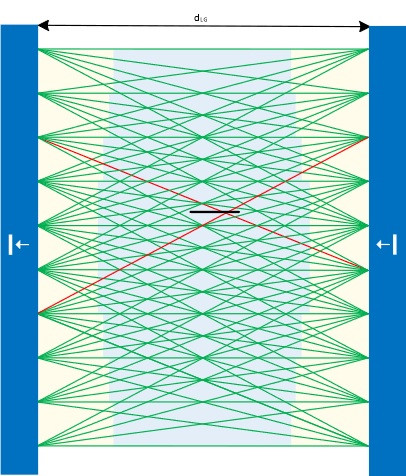

W zależności od aplikacji i wielkości wykrywanych obiektów można wybrać rozdzielczości optyczne (czyli odległości między wiązkami) 10, 25 i 50 mm. Tutaj projektanci SLG-2 zdecydowali się na zabieg znany z zaawansowanych kurtyn pomiarowych plus coś jeszcze ekstra: Cross Beam (czyli jeden nadajnik w odpowiednim trybie może pracować z więcej niż jednym odbiornikiem). W przypadku tej kurtyny przy wersji z rozdzielczością  optyczną 10 mm możemy wybrać pracę w trybie Cross Beam z 3, 5, 7 lub 9 odbiornikami pamiętając, że liczba możliwych do wykonania kombinacji spada gdy zbliżamy się do krawędzi optycznej kurtyny. Przy spełnieniu optycznych warunków brzegowych, właściwym wyjustowaniu optycznym układu i dokonaniu poprawnych ustawień wraz z odpowiednią szerokością obiektu, SLG-2 jest w stanie wykryć płaskie obiekty o grubości poniżej 1 [mm]. A to nie wszystko.

Kurtyna przy użyciu komunikacji IO-Link i darmowego oprogramowania SOPAS zapewnia nam pomoc w justowaniu optycznym nadajnika z odbiornikiem ułatwiając montaż kurtyny i przygotowanie do pracy. W justowaniu wspomaga nas odpowiedni asystent. Statusy stanu kurtyny oraz rekomendacje systemowe są czytelne i dobrze widoczne.

Kolejne ułatwienia i funkcjonalność to możliwość dzielenia wysokości optycznej na strefy, tj. „Zones” oraz dodatkowe funkcje „Smart Task”.

„Zones” zapewniają m.in. rozróżnianie/selekcję obiektów po ich wysokości lub realizowanie różnych funkcji w danej strefie. Możemy to uzyskać przez określenie danej strefy oraz użycie odpowiedniego warunku funkcji, np. NBB – Number of Broken Beams (liczba przerwanych wiązek); FBB – First Broken Beam czy LBB – Last Broken Beam. Wybieramy przy tym dany operator i liczbę wiązek.

Smart Task umożliwiają przeprowadzanie prostych funkcji logicznych, użycie popularnej czasówki, odwrócenia logiki wyjścia czy wręcz zmianę funkcji pinu.

SLG-2 umożliwia również wykorzystanie funkcji diagnostycznych nawet w przypadku, kiedy wykorzystujemy do pracy jedynie typowe wyjścia przełączające. Wybieramy wówczas interesujące nas rodzaje alarmów, a jedno z dwóch wyjść przełączających przeznaczamy na wyjście alarmowe.

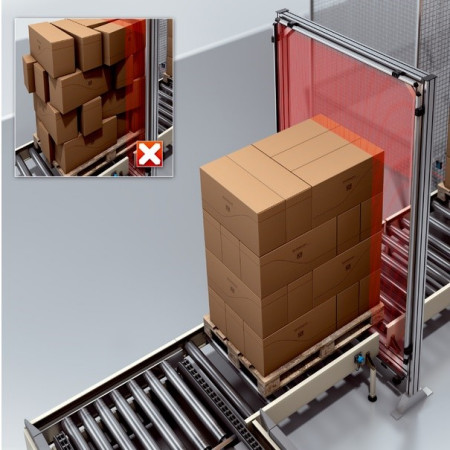

Kurtyna SLG-2 znajduje zastosowania w szeregu aplikacji. Należy do nich m.in. wykrywanie cienkich, płaskich obiektów – również na przenośnikach. Wykrywanie obiektów na przenośnikach logistycznych, czy też kontrola odstępu między obiektami na przenośnikach, wykrywanie czy kontrola pobierania płaskich obiektów ze stosów, odróżnianie czy pobrano 1 czy 2 płaskie obiekty; kontrola ułożenia/przekrzywienia się stosu; separacja/rozróżnianie obiektów po ilości przeciętych wiązek lub warunkach ustawionych w zakładce „Zones”; kontrola załadowania czy przeładowania palet i wiele innych.

A wszystko to w cenach zbliżonych do standardowych optycznych kurtyn detekcyjnych przy zachowaniu wysokiej funkcjonalności i przejrzystej obsłudze!
