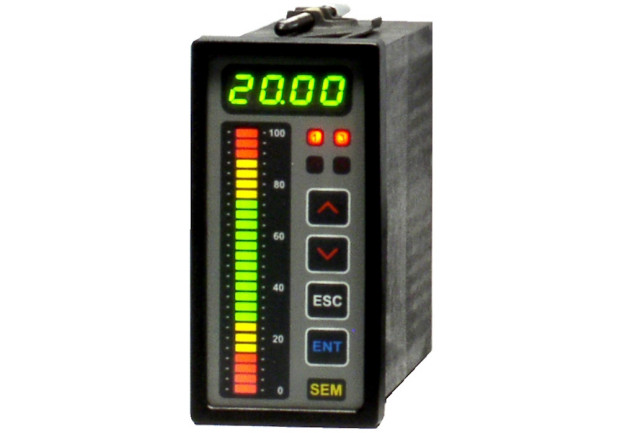

LIN-260 stanowi tablicowy, programowalny miernik prądu oraz napięcia stałego, przeznaczony do realizacji pomiarów przemysłowych. Rozwiązanie to może być stosowane jako urządzenie o sygnalizacji progowej bezpośrednio w nim zawartej, czy wręcz jako regulator dwupołożeniowy. Dzięki podwójnemu wyświetlaczowi, zapewnia ono czytelne, precyzyjne odczyty cyfrowe oraz widziane dobrze z daleka wskazania poziomu sygnału w stosunku do nastawionych progów na linijce diodowej rozwiązania.
Linijka diodowa w mierniku LIN-260 funkcjonuje w jednym z dwóch trybów: dwukolorowym, gdzie punkty progów świecą na czerwono w obrębie linijki, która jest cała na zielono, lub trójkolorowym, dla potrzeb którego zakres prawidłowy wartości staje się zielony, ostrzegawczy żółty, a alarmowy, czyli niepożądany, jest z kolei czerwony. Zadziałanie przekaźników jest sygnalizowane przy tym z użyciem osobnych diod, nie mówiąc o przyciskach, dzięki którym użytkownik może konfigurować, bez zasięgania dodatkowej pomocy, takie funkcjonalności jak:
- skalowanie odczytu,
- aproksymacja nieliniowa,
- zaokrąglanie wyników pomiarów,
- tryby pracy linijki diodowej,
- wartości i histereza poziomów progowych,
- tryb działania przekaźników,
- skalowanie wyjścia prądowego.

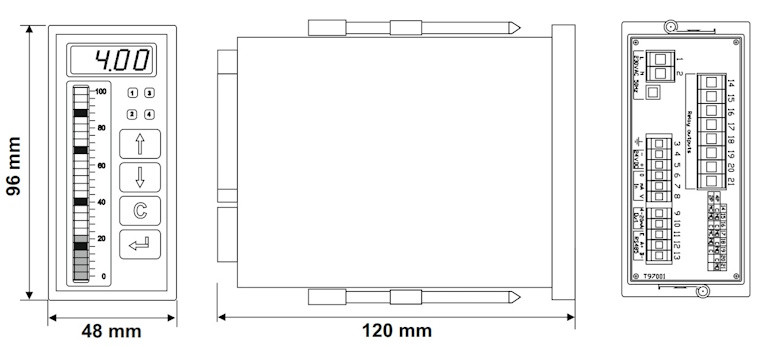

Wymiary oraz rzuty techniczne tablicowego miernika programowalnego LIN-260
Specyfikacja techniczna:
- Zakresy pomiarowe:
- 0(4)-20 mA - przy rezystancji wejściowej poniżej 50 kΩ,
- 10 V - przy rezystancji wejściowej powyżej 50 kΩ.
- Niepewność pomiarowa: ±0,1 %FS.
- Rozdzielczość pomiarowa: 15 bitów.
- Stała czasowa filtracji: 0-15,36 s.
- Wyjścia sterujące: 2x NO/NC (1 A/250 V AC) lub 4x NO (1 A/250 VAC).
- Interfejs: RS-485/Modbus RTU.
- Wyjście analogowe (opcjonalne): 4-20 mA.
- Dokładność regulacji prądu: ±0,1 %.
- Zasilanie: 230 V AC lub 24 V AC/DC.
- Pobór mocy: poniżej 4 W.
- Wyświetlacz cyfrowy LED (zielone cyfry).
- Zakres skalowania odczytu na wyświetlaczu cyfrowym: od -999 do 9999.
- Linijka złożona z 26 diod LED.
- 2 lub 4 progi alarmowe.
- Wymiary: 4,8x9,6x12 cm.
- Stopnie ochrony:
- IP65 - przód urządzenia.
- IP20 - tył urządzenia.
- Zgodność z normami: EN 61010-1 i EN 61326.
