Jak połączyć sterownik PLC firmy Horner z panelem operatorskim Astraada HMI za pomocą protokołu Modbus TCP?
Zobacz poradnik konfiguracji Astraada HMI i sterownika Horner w celu komunikacji przez Modbus TCP.
W celu stworzenia połączenia w protokole Modbus TCP konieczna jest konfiguracja urządzeń pracujących w tym połączeniu. Proces zostanie opisany na przykładzie Astraada HMI PANEL AS42TFT1265 (Master) i sterownika Horner RCC1410BC (Slave). Konfiguracji dokonujemy przez program Cscape dla sterownika Horner oraz Astraada HMI CFG dla panelu Astraada HMI. Przed rozpoczęciem konfiguracji należy się upewnić, że urządzenia pracują w tej samej podsieci i mają różny numer IP.
Konfiguracja sterownika Horner (SLAVE)

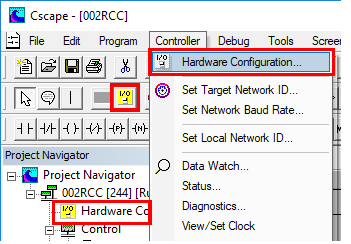

W pierwszym kroku należy utworzyć nowy projekt w środowisku Cscape i zapisać go na dysku lokalnym komputera. W celu konfiguracji urządzenia należy przejść do zakładki Hardware Configuration.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_001.png)

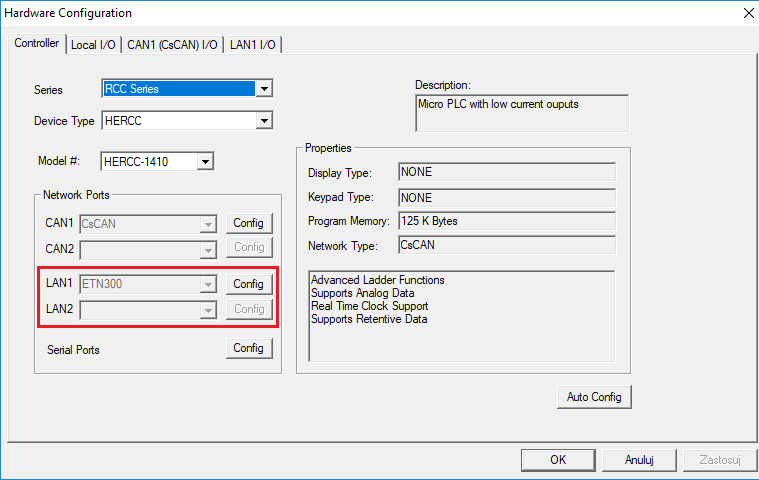

W oknie Hardware Configuration, w zakładce Controller możliwe jest wybranie serii, typu oraz modelu urządzenia. Poniżej znajduje się pole portów sieciowych (Network Ports) CAN oraz LAN. Należy wybrać konfigurację Config, tego portu LAN, z jakim będzie przeprowadzana komunikacja.
Dodatkowo w tej zakładce znajduje się również pole właściwości Properties, jednak zmiany właściwości nie są konieczne.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_002.png)
Po wybraniu konfiguracji portu LAN, po którym się komunikujemy pojawi się okno.

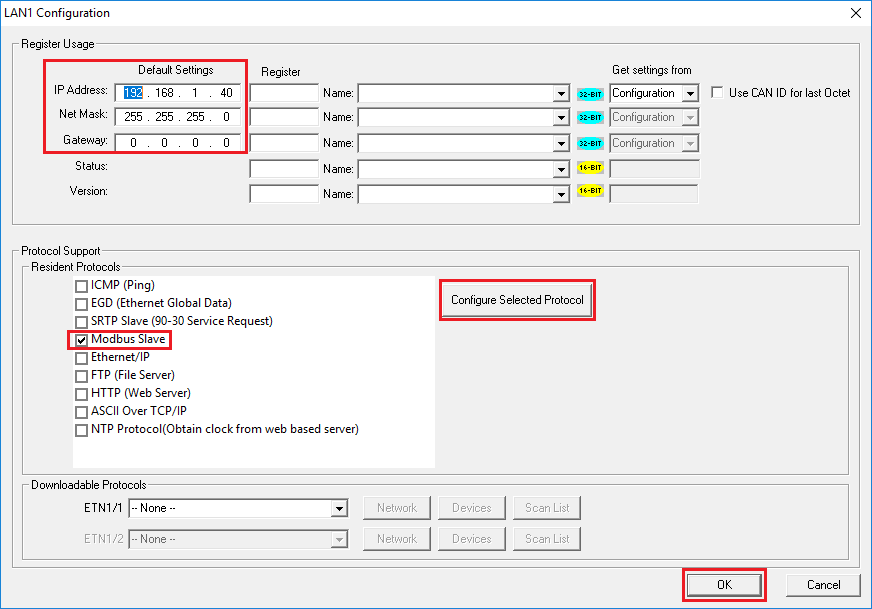

W polu Register Usage konieczne jest ustawienie adresu IP urządzenia (IP Address), maski sieciowej (Net Mask) oraz bramy (Getaway). W tym oknie istnieje też możliwość ustawienia rejestrów.

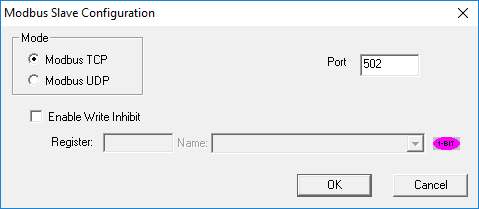

W środkowej części okna znajdują się dostępne protokoły komunikacji, należy zaznaczyć opcję Modbus Slave. Jeśli jest to konieczne, możliwa jest zmiana ustawień protokołu przez wybranie opcji Configure Selected Protocol.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_003.png)
Następnie wprowadzone zmiany trzeba zaakceptować wybierając OK.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_004.png)
Konfiguracja Astraada HMI (MASTER)
W pierwszym kroku konfiguracji Astraada HMI w programie ASTRAADA HMI CFG konieczne jest utworzenie nowego projektu. W celu dodania nowego łącza należy kliknąć prawym przyciskiem myszy w drzewie projektu na element Links, a następnie dodać łącze przez opcję Add Link.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_005.png)

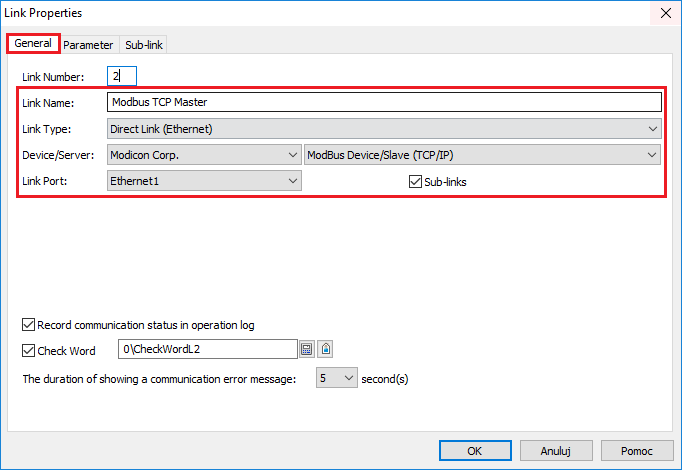

Konfigurując łącze w zakładce General należy odpowiednio ustawić wszystkie parametry.
W polu Link Name należy wpisać nazwę własną łącza, a w polu Link Type (typ łącza) wybieramy Direct Link (Ethernet).
W zakładce Device/Server (Urządzenie/Serwer) należy wybrać: Modicon Corp. oraz ModBus Device/Slave (TCP/IP), a w polu Link Port gniazdo portu LAN służącego do komunikacji. Zaznaczenie opcji Sub-links umożliwia dodanie do 8 urządzeń Slave obsługiwanych na jednym łączu.
Opcja Record communication status in operation log pozwala na możliwość rejestrowania statusu. Przy zaznaczeniu tej opcji konieczne jest włączenie zapisywania w Operation Logging.
Możliwe jest również dodanie zmiennej przechowującej status połączenia dzięki zaznaczeniu opcji Check Word. W dolnej części okna wybieramy z listy długość czasu wyświetlania komunikatu błędu połączenia na ekranie HMI (The duration of showing a communication error message).
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_006.png)

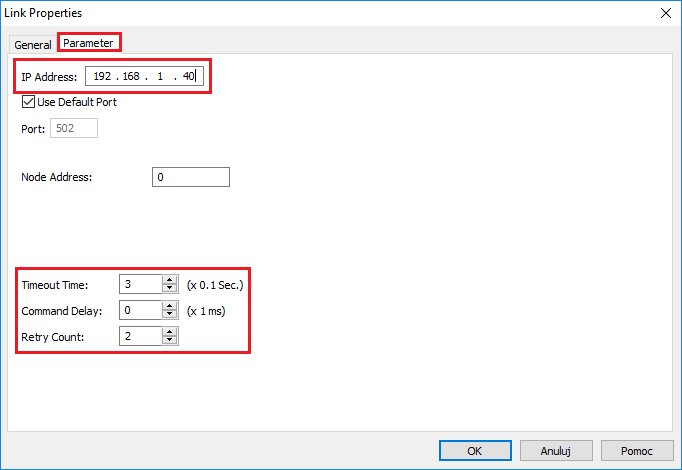

W zakładce Parameter należy wpisać IP Slave (IP Address), czyli w tym przypadku adres IP sterownika Horner RCC.
W polu Timeout Time wybieramy czas odpowiedzi, a w polu Retry Count ilość prób.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_007.png)

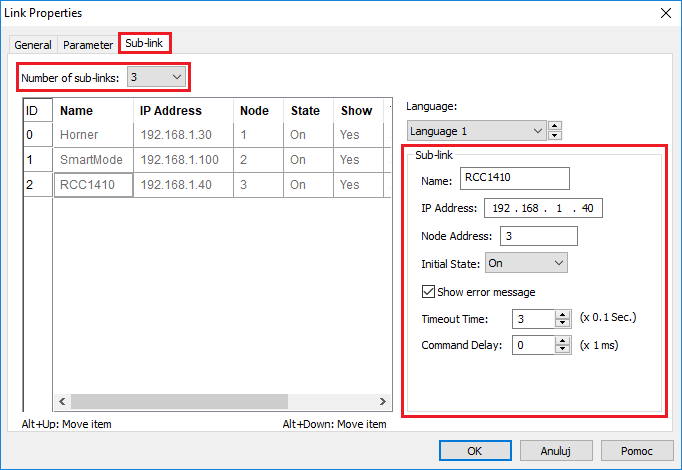

W przypadku, gdy w zakładce General zaznaczono Sub-link, należy wypełnić tylko pole Retry Count, reszta konfiguracji zostaje przeprowadzana w zakładce Sub-link. Przy takiej opcji w zakładce Sub-link, należy wybrać ilość Slave (Number of sub-links), a następnie w sekcji Sub-link trzeba podać jego nazwę (Name), adres IP (IP Address) oraz pozostałe parametry związane z połączeniem.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_008.png)
Wprowadzone zmiany należy zaakceptować wybierając OK.
Tworzenie przykładowej aplikacji
W poniższej aplikacji Astraada HMI będzie czytała rejestry oraz sterowała wyjściami sterownika Horner.
W celu utworzenia aplikacji należy skonfigurować sterownik Horner i panel Astraada HMI według powyższej instrukcji konfiguracji. Następnie konieczne jest ustalenie odczytywania/zapisywania obszarów pamięci przez Astraada HMI.
W pomocy programu Cscape dostępna jest tabela przedstawiająca mapowanie rejestrów:
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_009.png)
Odczytywane będą następujące rejestry/bity: %R102, %SR6, %S5. Zapisywany będzie bit %Q1.
Aby to zrobić trzeba obliczyć rejestry zmiennych w Modbus. Rejestr %R102 jest wyjściem generatora sinusa, %SR6 zawiera czas cyklu programu w częściach dziesiętnych ms, a %S5 jest wyjściem generatora sygnału prostokątnego o okresie 1s i wypełnieniu 50%.
Rejestr Modbus 43001 odpowiada rejestrowi wewnętrznemu %R1, więc aby odczytać %R102, trzeba do Modbus wpisać odpowiednio 43102. Analogicznie, dla wszystkich zmiennych otrzymujemy:
RCC | Modbus |
---|---|
%R102 | 43102 |
%SR6 | 34006 |
%S5 | 14005R |
%Q1 | 00001 |
Tworzenie aplikacji w programie ASTRAADA HMI CFG
Po ustaleniu odczytywanych rejestrów i zapisywanych bitów, konieczne jest dodanie tagów do projektu w programie ASTRAADA HMI CFG poprzez wybranie elementu Tags z drzewa projektu.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_010.png)

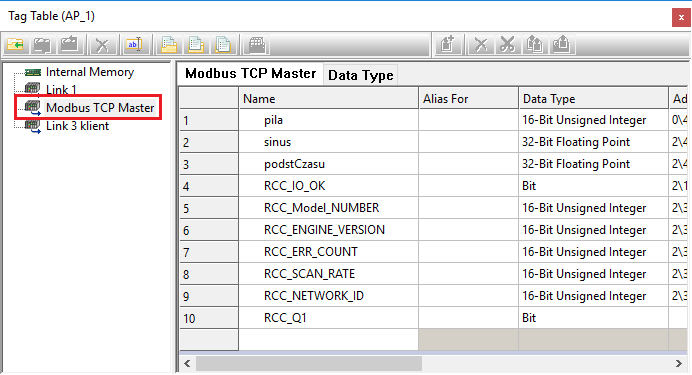

Po kliknięciu w element Tags, wyświetla się okno Tag Table, gdzie wybieramy łącze skonfigurowane do komunikacji Modbus (Modbus TCP Master).
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_011.png)

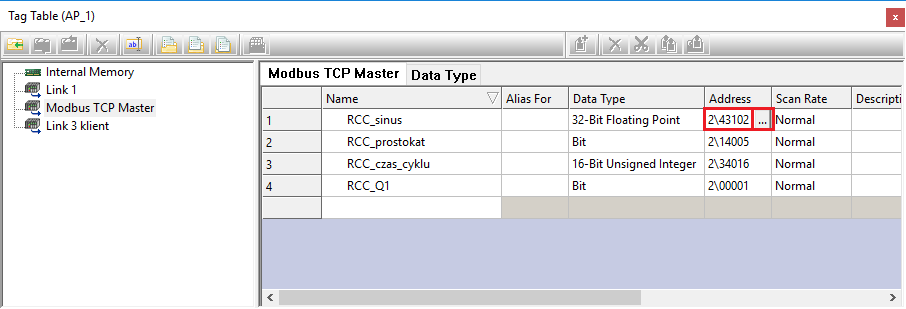

W celu dodania tagu należy wpisać jego nazwę (Name) oraz wybrać typ danych Data Type.
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_012.png)
Klikając w pole Address a następnie w trójkropek otwiera się klawiatura do wpisywania adresów:
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_013.png)
Wybieramy Sub-link powiązany z danym linkiem. Jeśli dany link nie posiada sub-linków, to pomijamy tą opcję. Następnie wpisujemy adres Modbus odpowiedzialny za rejestr %R102, czyli 43102. Wprowadzone dane akceptujemy przyciskiem ENT. Pozostałe zmienne dodajemy analogicznie.

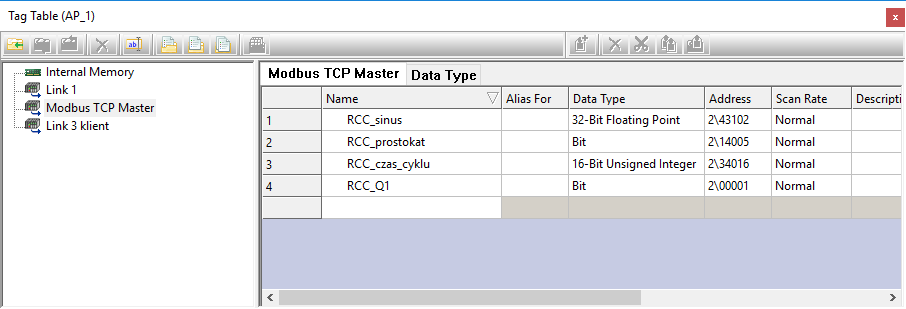

Po dodaniu wszystkich tagów otrzymujemy tabelę z 4 pozycjami o następujących parametrach:
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_014.png)
W ostatnim etapie należy dodać do wizualizacji kontrolki: Numeric Display, Toggle Switchoraz BitLamp i powiązać z nimi utworzone tagi.
Po zapisaniu programu i wgraniu go do sterownika (Download Data to Panel), należy włączyć wizualizację na komputerze przez wybranie zakładki Tools i opcji Run online simulation.

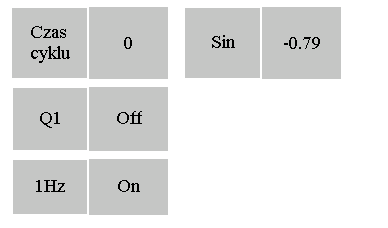

Zdjęcie poniżej przedstawia wizualizację HMI:
![](https://www.astor.com.pl/images/komunikacja_tcp/AstraadaHorner_TCP_015.png)
