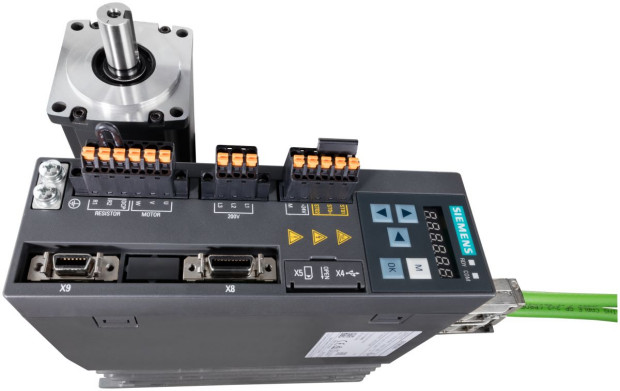

Napęd Sinamics V90 z silnikiem Simotics S-1FL6 i enkoderem dużej rozdzielczości

System serwonapędowy Sinamics V90 firmy Siemens nadaje się szczególnie dobrze do aplikacji o dużej dynamice. Występuje nie tylko w wariancie wysokoinercyjnym 400 V do aplikacji wymagających płynnej pracy, ale również w wersji 200-woltowej z silnikami o małej inercji, wymaganej w zastosowaniach wymagających dużej dynamiki. Dane procesowe i diagnostyczne mogą być przesyłane w czasie rzeczywistym w trybach sterowania Pulse Train (PTI) lub Profinet pomiędzy serwonapędem Sinamics V90 i sterownikami PLC Simatic.

Silnik o małej inercji zawiera teraz dodatkowy jednoobrotowy enkoder absolutny o rozdzielczości do 21 bitów, zapewniający dużą dokładność pozycjonowania. Eliminuje to konieczność wcześniejszego pobierania danych referencyjnych, ponieważ są one dostępne natychmiast po uruchomieniu systemu.

Funkcja śledzenia położenia pozwala wygenerować dane wirtualnego enkodera wieloobrotowego z enkodera jednoobrotowego i przechowywać w napędzie wartość położenia. Przyspiesza to konfigurację i skraca czas potrzebny do rozruchu po zatrzymaniu maszyny.

Sinamics V90 jest dostępny w 8 wariantach wymiarowych, a silniki serwo SimoticsS-1FL6 w wersjach o różnych wzniosach wału, pokrywających zakres mocy od 0,05 do 7,0 kW. Mogą współpracować z zasilaczami jedno- i trójfazowymi.

Dodatkowo, zmodernizowano konstrukcję silników wysokoinercyjnych Simotics S-1FL6. Połączenia przy silniku wykonano w wersji kątowej, co zmniejsza gabaryty i ułatwia łączenie.
