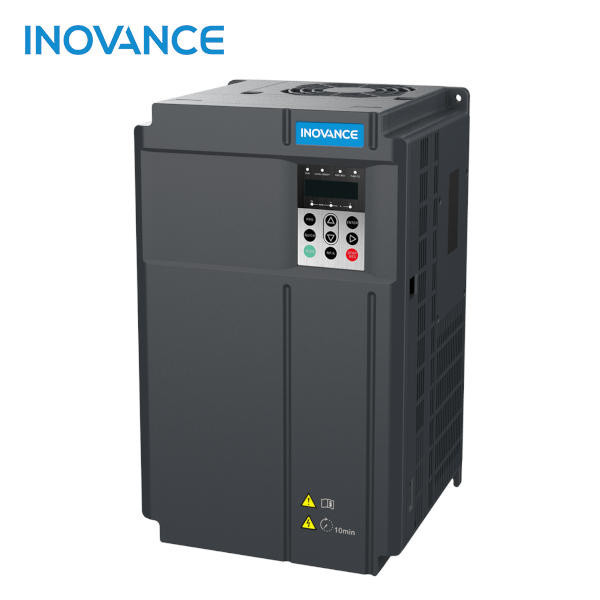

Falownik 37kW 3-fazowy INOVANCE MD500T37GB-INT wektorowy

moc - 37kW, częstotliwość wyjściowa do 500Hz, przeciążalność 150%, automatyczne forsowanie momentu, regulator PID.

• Sterowanie skalarne V/F i wektorowe SVC w otwartej pętli sprzężenia
• Sterowanie wektorowe FVC w zamkniętej pętli sprzężenia
• 180% momentu rozruchowego od 0 Hz w sterowaniu FVC
• Możliwość zainstalowania karty dodatkowych wejść/wyjść

• MD38IO1: 5 wejść cyfrowych, 1 wyjście tranzystorowe, 1 wyjście przekaźnikowe, 1 wejście analogowe (+/-10V, PT100/PT1000) oraz komunikacja CANlink lub Modbus
• MD38IO2: 3 wyjścia cyfrowe
• MD38IO3: 3 wyjścia cyfrowe, 1 wyjście przekaźnikowe (normalnie otwarte) oraz komunikacja Modbus

• Pełna funkcjonalność sterownika PLC serii H1U z opcjonalną kartą (oprogramowanie narzędziowe AutoShop w zakładce "Do pobrania")
• Karty komunikacyjne (opcje): Modbus RTU, Profibus DP, Profinet, CANopen i CANlink
• Automatyczne forsowanie momentu
• Częstotliwość wyjściowa 0 - 500 Hz
• Wbudowany chopper hamowania i hamowanie prądem stałym (DC)
• Cztery niezależne S-rampy przyspieszania i zwalniania
• Powłoka ochronna na płytkach PCB zapewnia niezawodne działanie również w niesprzyjającym środowisku klasy 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)
• Kompensacja poślizgu
• Darmowe oprogramowanie narzędziowe InoDriveShop w zakładce

Opcje rozszerzeń:

• karta sprzężenia zwrotnego (enkoder lub resolver),
• dodatkowe wejścia / wyjścia,
• karta PLC - pełna funkcjonalność sterownika PLC serii H1U,
• karty komunikacyjne - Modbus RTU, Profibus DP, Profinet, CANopen, CANlink.

Falownik MD500T37GB-INT - specyfikacja techniczna:

Kod zamówieniowy • MD500T37GB-INT

Moc znamionowa • 37 kW Napięcie zasilające • 3-fazowe, 400V

Prąd znamionowy • 75 A

Rodzaj sterowania • wektorowe SVC w otwartej pętli sprzężenia,
• wektorowe FVC w zamkniętej pętli sprzężenia
• skalarne V/F Częstotliwość wyjściowa • 0-500 Hz

Moment rozruchowy • 150% przy 0,25 Hz w sterowaniu wektorowym SVC
• 180% przy 0 Hz w sterowaniu wektorowym FVC

Stosunek regulacji prędkości • 1:200 (SVC) / 1:1000 (FVC)

Przeciążalność • 150% przez 60 sekund

Sprzężenie zwrotne • enkoderowe (karta do współpracy z enkoderem MD38PGMD)
• resolver (karta do współpracy z resolverem MD38PG4)

Powłoka ochronna • płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klas 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)*

Karta PLC • dostępna osobno karta rozszerzająca dająca pełną funkcjonalność sterownika z serii H1U,
• darmowe środowisko programistyczne AutoShop (kompatybilne z innymi sterownikami PLC INOVANCE)

Wejścia analogowe • 2, jedno 0-10V, drugie wybieralne: 0-10 V; 0-20 mA

Wejścia cyfrowe • 5, w tym jedno szybkie do 100 kHz

Wyjście analogowe • 1, wybieralne 0-10 V; 0-20 mA

Wyjścia cyfrowe • 1 przekaźnikowe (NO/NC)
• 1 tranzystorowe (otwarty kolektor) Wyjście impulsowe • 1, szybkie wyjście 0 - 100 kHz

Komunikacja • Modbus RTU, Profibus DP, Profinet, CANopen, CANlink (opcje)

Hamowanie • hamowanie prądem stałym (DC)
• wbudowany chopper hamowania
• możliwość dołączenia rezystora hamowania

Certyfikaty • CE, TÜV oraz UL

Temperatura pracy • -10°C~+50°C **

Chłodzenie • wentylator chłodzący

* - C: substancje aktywne chemicznie, S: substancje aktywne mechanicznie
** - przy temperaturze pracy pomiędzy 40 a 50°C należy wziąć pod uwagę szybsze zużywanie się urządzenia.

Falownik MD500T37GB-INT - zastosowania:

Urządzenie znajduje zastosowanie jako: falownik do wentylatora, falownik do pompy, falownik do traka, falownik do piły, falownik do kompresora, falownik do przenośnika taśmowego, falownik do przenośnika łańcuchowego, falownik do przenośnika ślimakowego, falownik do podnośnika kubełkowego, falownik do podajnika, falownik do elektrowrzeciona, falownik do wrzeciona, falownik do tokarki, falownik do frezarki, falownik do mieszadła, falownik do wirówki, falownik do sprężarki, falownik do podnośnika, falownik do suwnicy, falownik do żurawia, falownik do szlifierki, falownik do nawijarki, falownik do gwintownicy, falownik do obrotnicy, falownik do obrotnika, falownik do hydroforu, falownik do suszarni.
