Frenic AQUA - falownik z zabezpieczeniem pomp

Wbrew powszechnej opinii sterowanie prędkością silnika w układach pompowych nie jest zadaniem trywialnym. Falownik Frenic AQUA firmy Fuji Electric posiada standardowo odpowiednie zabezpieczenia pomp i zamontowanej na rurociągu armatury.

Wbrew powszechnej opinii sterowanie prędkością silnika w układach pompowych nie jest zadaniem trywialnym. Szczególnie w dużych pompach znaczenia nabiera odpowiednie zabezpieczenie pomp i zamontowanej na rurociągu armatury.

Falownik Frenic AQUA firmy Fuji Electric został stworzony specjalnie dla zastosowań w układach pomp – zarówno pojedynczych jak i zestawów np. hydroforowych. Producent opracował kilka użytecznych funkcji, które ułatwiają zastosowanie falownika i stanowią zabezpieczenie dla sterowanych pomp.

Zabezpieczenie przed „suchobiegiem”

Zabezpieczenie przed pracą pompy bez cieczy jest jedną z podstawowych i wymaganych przez większość doświadczonych klientów. Mechanizm zabezpieczenia pompy przed „suchobiegiem” można skonfigurować na kilka sposobów zależnych od posiadanych czujników przepływu.

Użytkownik ma do dyspozycji cztery czynniki decydujące o wykryciu "suchobiegu":

• częstotliwość wyjściową – przy pracy bez cieczy układ regulacji powoduje zrost prędkość silnika do górnego ograniczenia
• uchyb regulacji
• prąd wyjściowy – podczas pracy pompy bez cieczy, obciążenie na wale silnika jest małe, co skutkuje spadkiem poboru prądu
• sygnał z przepływomierza z wyjściem analogowym jak i dwustanowym.

Jako przepływomierza można użyć czujnika analogowego (ustawia się próg zadziałania oraz histerezę) lub czujnika z wyjściem dwustanowym (istnieje możliwość nastawy filtru czasowego zabezpieczającego przed przypadkową aktywacją w stanach przejściowych).

Użytkownik może zadecydować, czy po spełnieniu jednego bądź wszystkich warunków falownik ma wstrzymać pracę, czy kontynuować z sygnalizacją ostrzeżenia.

Zabezpieczenie przed pracą na końcu charakterystyki

Falowniki Frenic AQUA zostały wyposażone w funkcję wykrywania pracy na krawędzi charakterystyki pompy (z ang. „end of curve protection”). Praca pompy na końcu charakterystyki nie jest korzystna (przeciążenie pompy) i może wystąpić w przypadku złego doboru pompy lub sytuacji awaryjnej (np. duży wyciek). Zabezpieczenie to wykorzystuje te same informacje, co zabezpieczenie przed "suchobiegiem", jednak konfiguracja progów wykrywania jest realizowana w oddzielnej grupie parametrów.

Zabezpieczenie zaworu zwrotnego

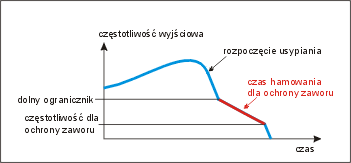

W przypadku szybkiego wyłączenia pompy zawory zwrotne mogą ulec uszkodzeniu przez efekt uderzenia hydraulicznego (efekt „młota wodnego”). W tym celu ważne jest przeprowadzenie łagodnego zatrzymania, a ściślej jednego z etapów zatrzymania w postaci odpowiedniego załamania ramp hamowania. Takie potraktowanie problemu zapobiega efektowi uderzenia hydraulicznego oraz niekorzystnej dla niektórych pomp wydłużonej pracy na niskich prędkościach, co miałoby miejsce w przypadku ustawienia długiej, acz liniowej ramy hamowania.

Kontrola ilości włączeń pompy

Falownik Frenic AQUA zlicza liczbę rozruchów i wyłączeń po zadziałaniu funkcji „sypiania”. Jeśli przekroczona zostanie ustawiona liczba włączeń w ciągu godziny, falownik generuje alarm lub ostrzeżenie. Do przekroczenia maksymalnej liczby rozruchów może dojść np. w przypadku uszkodzenia lub nieprawidłowego doboru zbiornika hydroforowego.
