Napędy liniowe łańcuchowe LinearChain firmy GROB

LinearChain – innowacyjny element technologii napędowej. 7 grup wielkości przekładni łańcuchowych. Siły obciążenia w zakresie od 3,0 do 35,0 kN. Max. wysokość podnoszenia 2,0 metra (bez prowadzenia).

• 7 grup wielkości przekładni łańcuchowych.
• Siły obciążenia w zakresie od 3,0 do 35,0 kN.
• Max. wysokość podnoszenia 2,0 metra (bez prowadzenia)
• Max. prędkość liniowa w poziomie 0,6 m/s,
• Max. temp. otoczenia 180°C, krótko trwała 1050°C.
• Idealne do bardzo dynamicznych zastosowań w wysokich temperaturach, a także w ciasnych przestrzeniach
• Przeznaczone do regulacji i przemieszczania ładunków.
• Idealne, jeśli chcesz realizować długie pociągnięcia
• Idealne, jeżeli dostępna przestrzeń nie pozwala na zastosowanie „normalnych” dźwigników liniowych
• Łańcuch można nawinąć i przechowywać
• Utrzymuje pozycję absolutną
• Zapewnia dokładne pozycjonowanie
• Można z synchronizować kilka łańcuchów liniowych
• Standardowa wersja produktu nie nadaje się do stosowania w przestrzeniach zagrożonych wybuchem.
• Zgodne z dyrektywą maszyną WE2006/42/WE i normą zharmonizowaną EN1495:1997 Platforma do podnoszenia – Platforma wspinaczkowa z masztem
• Długość skoku większa niż 4 000 mm zwykle wymaga prowadzenia
• Przyjazne dla środowiska
• Niskie koszty utrzymania

LinearChain jest alternatywą dla innych technologii napędów liniowych, gdy przestrzeń jest ograniczona. W technice napędowej ładunki przemieszcza się zazwyczaj poprzez ciągnięcie lub pchanie; LinearChain może spełnić jedno i drugie dzięki blokowanej, sztywnej konstrukcji ogniw.

Jak działa LinearChain

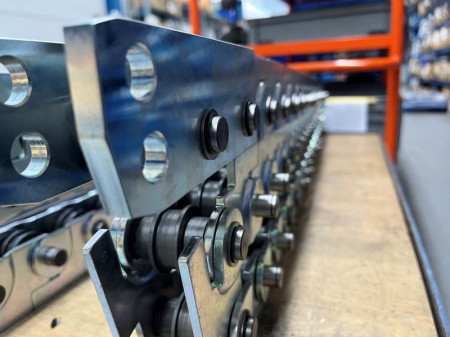

Składający się ze specjalnie uformowanych, precyzyjnych mechanicznych ogniw łańcucha, które bezpiecznie się zazębiają, szczególną cechą LinearChain (w przeciwieństwie do „normalnego” łańcucha) jest to, że działa on w obu kierunkach – może ciągnąć i pchać.

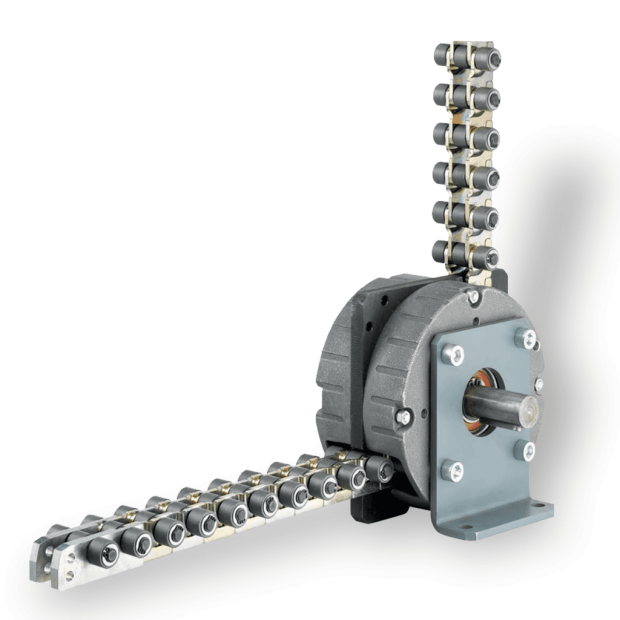

W obudowie napędu LinearChain znajduje się koło zębate, które zazębia się z łańcuchem i przesuwa go ogniwo po ogniwie – zarówno do przodu, jak i do tyłu. Sam łańcuch ma dwa luźne końce: do jednego końca przymocowany jest ładunek, który ma zostać przeniesiony. Drugi koniec można swobodnie prowadzić i zwykle jest zwinięty w urządzeniu do przechowywania.

Oszczędza to ogromną ilość miejsca, co jest główną zaletą LinearChain w porównaniu z „normalnymi” opcjami napędu liniowego.

Jak działa LinearChain?
Na ogniwa łańcucha wywierana jest siła pchająca poprzez element napędowy, zwykle silnik elektryczny. Unikalna konstrukcja ogniw oznacza, że ramiona każdego ogniwa łańcucha „zablokowują się” na swoim miejscu, dopychając się do siebie, tworząc sztywną całość, za pomocą której mogą podnosić lub pchać ładunek.

Jak ciągnie LinearChain?
Podobnie jak w przypadku zwykłego łańcucha, ogniwa można nawijać w jednym kierunku i przechowywać w magazynku, oszczędzając w ten sposób miejsce. Łańcuch w połączeniu z elementem napędowym wciągany jest do tego magazynka, wywierając siłę na ciągniony ładunek.

W jaki sposób prowadzony jest LinearChain?
Masz dwie możliwości: albo porusza się po powierzchni ślizgowej, albo w szynie prowadzącej. Wybór prowadnicy zależy od siły pchania, długości skoku i prędkości ruchu oraz dostępnej przestrzeni. Od określonej długości skoku konieczne jest prowadzenie, aby zapobiec wyboczeniu łańcucha LinearChain ze względów bezpieczeństwa.
