Napędy liniowe paskowe ELZ firmy BAHR

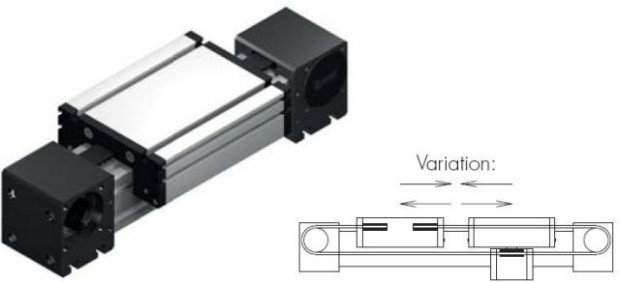

Liniowa prowadnica rolkowa ELZ z napędem paska zebatego HTD

8 grup wielkości profili aluminiowych od 30 do 125. Zewnętrzna, podwójna liniowa prowadnica rolkowa wózka z napędem paskowym HTD. Max. siła posuwu 5,9 kN. Max. obciążenie wózka 600 kg. Max. prędkość liniowa ± 10 m/s. Precyzja pozycjonowania ±0,1mm. Idealne do długich przesuwów > 6 000 mm (max. 24 mb.) i wysokich prędkości. Opcjonalnie wykonanie antykorozyjne i przeciwwybuchowe.

• Moduł liniowy składa się z kwadratowego profilu aluminiowego ze zintegrowanymi prętami prowadzącymi z hartowanej stali.
• Wózek, który ma wewnętrzne liniowe łożyska kulkowe, które można regulować bez luzu, jest napędzany wzdłuż prętów prowadzących za pomocą paska rozrządu.
• Rolki posiadają bezobsługowe łożyska kulkowe.
• Napięcie pasa można regulować za pomocą prostego urządzenia do regulacji śruby w wózku.
• To urządzenie może być również używane do symetrycznej regulacji dwóch lub więcej jednostek liniowych biegnących równolegle.
• Dzięki tej serii można realizować wieloczęściowe zmontowane jednostki o długich skokach.
• Pozycja montażu: Zgodnie z wymaganiami.
• Maks. długość z jednego profilu aluminiowego 6.000 mm bez połączeń.
• Montaż wózka: za pomocą rowków teowych.
• Montaż zespołu: za pomocą rowków teowych lub otworów gwintowanych w bloku łożyskowym, zestawy montażowe.
• Typ paska: HTD ze wzmocnieniem stalowym, brak luzu przy zmianie kierunku
• Powtarzalność: ± 0,1 mm.

• przeciwwybuchowe ATEX 95 II 2G c IIB T4=135
• przeciwwybuchowe ATEX 95 II 3D T3=125
• podwójny, obustronny, wydłużony wózek
• wałki i śruby ze stali nierdzewnej

• adapter silnika, przekładni
• sprzęgło kłowe ROTEX
• profile montażowe
• uchwyty montażowe czujników indukcyjnych, krańcówek
• płyta montażowa
• wpusty przesuwne (nakrętki teowe) wózka, profilu aluminiowego
• przekładnie planetarne
• przekładnie kątowe
• wał dystansowy do synchronizacji równoległej dwóch paskowych napędów liniowych
• prowadniki kablowe
