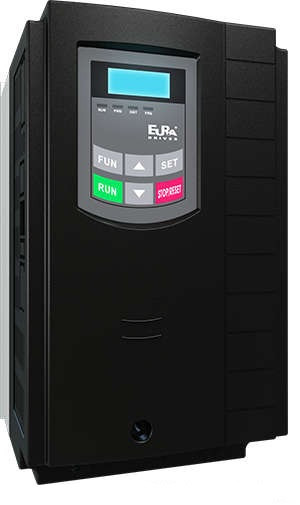

Falownik trójfazowy - EURA DRIVES - E800-0300T3

Produkt firmy:

VDC Automatic

Kategoria produktu: Osprzęt i zabezpieczenia

Przemiennik częstotliwości, 30kW, 3f 400V, 50A; Producent: Eura Drives

Falownik E800-0300T3

Moc: 30 kW

Wejście:

● Napięcie: Trójfazowe 400 V AC ±15%

● Częstotliwość pracy: 50/60 Hz ± 5%

Typ wejścia cyfrowego: NPN / PNP

Wyjście:

● Napięcie: Trójfazowe 0 - 400 V AC

● Częstotliwość pracy: 0,0 - 650 HZ ( rozdzielczość 0,01 Hz )

  • 2 wyjścia analogowe
  • 2 wyjścia cyfrowe

Prąd: 50 A

 Typ obudowy: prostopadłościenna C3

Materiał obudowy: tworzywo sztuczne

Rozmiar obudowy: szer. 265 x głęb. 235 x wys. 435 mm

Rozdzielczość zadawania częstotliwości:

● Zadawanie cyfrowe: 0,01 Hz

● Zadawanie analogowe: fmax * 0,1 %

Rodzaj sterowania: sterowanie VVVF (Variable Voltage Variable Frequency)

 Sterowanie U/f:

● charakterystyka liniowa,

● charakterystyka kwadratowa,

● charakterystyka dowolnie zdefiniowana

Wzmocnienie momentu:

● auto wzmocnienie,

● ręczne wzmocnienie w zakresie 0,1 - 30 %

Częstotliwość nośna: 3 kHz - 12 kHz

Hamowanie: prądem DC z optymalizacją energii hamowania

Regulator PI: wbudowany

Praca wielobiegowa: częstotliwość wyjściowa programowana przez użytkownika zgodnie z wymogami procesu technologicznego

Zadawanie częstotliwości:

● przyciskami na panelu

● sygnałem analogowym napięciowym lub prądowym

● poprzez złącze komunikacyjne RS485

● z zacisków "UP" i "DOWN"

● sygnałem mieszanym

Start / Stop:

● panelem operatorskim

● łączem komunikacyjnym RS485

● listwą zaciskową

Funkcje ochronne:

● zanik fazy napięcia zasilającego

● zbyt niskie napięcie zasilające

● przekroczenie napięcia , przekroczenie prądu

● przeciążenie przemiennika częstotliwości

● przeciążenie (przegrzanie) silnika

● monitorowanie stycznika

● złe hasło użytkownika

● niewłaściwy pomiar prądu

● problem z urządzeniem peryferyjnym

Wskazanie wyświetlacza (4 pola LED):

● częstotliwość pracy

● prędkość obrotowa lub liniowa

● prąd wyjściowy lub napięcie wyjściowe

● kody błędu, kodu funkcji i wartości funkcji

● temperatura

Podłączenie elektryczne: przewód o przekroju 25 mm²

Temperatura pracy: -10°C ÷ +50°C

Stopień ochrony: IP20 wg PN-EN 60529:2003

Producent: Eura Drives

 Dodatkowe informacje:

Wbudowany filtr RFI, moduł hamujący, komunikacja RS-485 z protokołem ModBus,

gwarancja 2 lata ( 24 mies.)

Prosty w budowie, łatwy w obsłudze znajduje zastosowanie w prostych aplikacjach wentylatorowych i pompowych, a także w zaawansowanym systemach w przemyśle maszynowym.
