Puszka zaciskowo-łączeniowa EX PExcom ROSE Systemtechnik

Puszka EX PExcom to wstępnie zmontowana obudowa z szyną DIN, zaciskami Phoenix Contact i plastikowymi dławnicami kablowymi. Posiada certyfikaty ATEX i IECEx

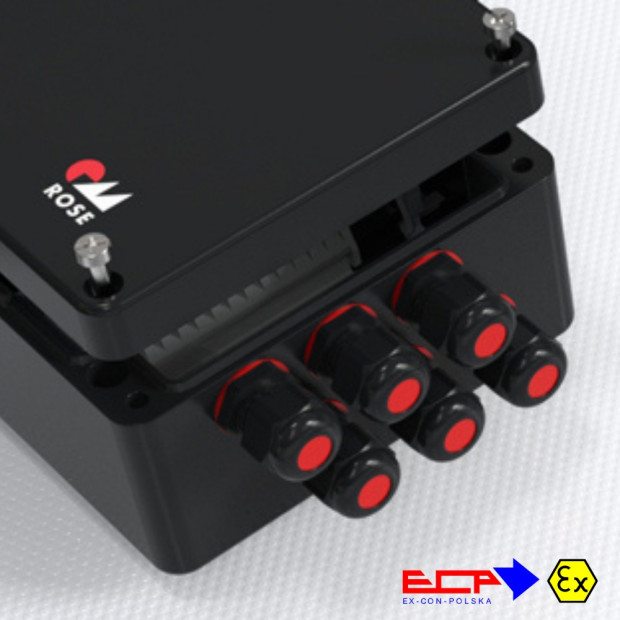

Puszka zaciskowo-łączeniowa EX PExcom od ROSE Systemtechnik to gotowe rozwiązanie do zastosowań w strefach zagrożonych wybuchem. Wstępnie zmontowana obudowa posiada szynę DIN, zaciski Phoenix Contact (MUT 4 lub UT 4 terminal) oraz plastikowe dławnice kablowe z certyfikatami ATEX i IECEx. Obudowa wykonana jest z termoutwardzalnego poliestru wzmocnionego włóknem szklanym, odpornego na uderzenia (7J) i spełniającego wymagania ochrony IP66 (EN 60529).

Dostępne modele umożliwiają modyfikacje produktu zgodnie z indywidualnymi potrzebami. Puszka EX PExcom przeznaczona jest do zastosowań w trudnych warunkach przemysłowych, takich jak przemysł chemiczny, petrochemiczny oraz instalacje offshore.

Certyfikaty i ochrona przeciwwybuchowa

• PTB 00 ATEX 1002
• IECEx PTB 08.0004
• Ochrona przed eksplozją: II 2G Ex e IIC T6 Gb; II 2D Ex tb IIIC T 70°C

Materiał i parametry techniczne

• Materiał: termoutwardzalny poliester, wzmacniany włóknem szklanym
• Kolor: RAL 9011 (grafitowa czerń)
• Stopień ochrony: IP66
• Odporność na uderzenia: 7J
• Zakres temperatury: od -55°C do +40°C (T6 = 80°C max.)

Dostępne modele:

PExcom 1 – Model 06.08 08 06 4

• Wymiary (mm): 75 x 80 x 56
• Fitting: TS 15, wyposażony w 4 zaciski Phoenix Contact MUT 2,5 oraz 2 zaciski Phoenix Contact MUT 2,5 PE
• Przepusty kablowe:
  • Strona A: 1 x M20 (Ø 6-12 mm)
  • Strona B: 2 x M16 (Ø 5-8 mm)
• Zastosowanie: Małe rozmiary sprawiają, że model ten doskonale nadaje się do kompaktowych instalacji, gdzie liczba przewodów jest ograniczona.

PExcom 2 – Model 061212094

• Wymiary (mm): 120 x 122 x 91
• Fitting: TS 35/7,5, wyposażony w 9 zacisków Phoenix Contact UT 4 oraz 2 zaciski Phoenix Contact UT 4 PE
• Przepusty kablowe:
  • Strona B: 4 x M20 (Ø 6-12 mm)
• Zastosowanie: Większy rozmiar puszki oraz liczba zacisków pozwala na obsługę większych instalacji, zapewniając solidne połączenia w systemach o średniej liczbie przewodów.

PExcom 3 – Model 061616094

• Wymiary (mm): 160 x 160 x 91
• Fitting: TS 35/7,5, wyposażony w 14 zacisków Phoenix Contact UT 4 oraz 3 zaciski Phoenix Contact UT 4 PE
• Przepusty kablowe:
  • Strona B: 6 x M20 (Ø 6-12 mm)
• Zastosowanie: Ten model jest odpowiedni do instalacji wymagających większej liczby połączeń, idealny do rozbudowanych systemów przewodów elektrycznych.

PExcom 4 – Model 061626094

• Wymiary (mm): 160 x 260 x 91
• Fitting: TS 35/7,5, wyposażony w 25 zacisków Phoenix Contact UT 4 oraz 4 zaciski Phoenix Contact UT 4 PE
• Przepusty kablowe:
  • Strona B: 1 x M32 (Ø 18-25 mm) oraz 8 x M20 (Ø 6-12 mm)
• Zastosowanie: Największy model w serii, przeznaczony do zaawansowanych systemów, gdzie liczba przewodów oraz połączeń jest znaczna. Dzięki większym przepustom kablowym model ten jest idealny do instalacji o dużej gęstości okablowania.

Każdy z modeli PExcom można modyfikować zgodnie z indywidualnymi potrzebami, oferując elastyczność w konfiguracji przepustów kablowych i zacisków, co pozwala na dostosowanie do specyficznych wymagań instalacji.
