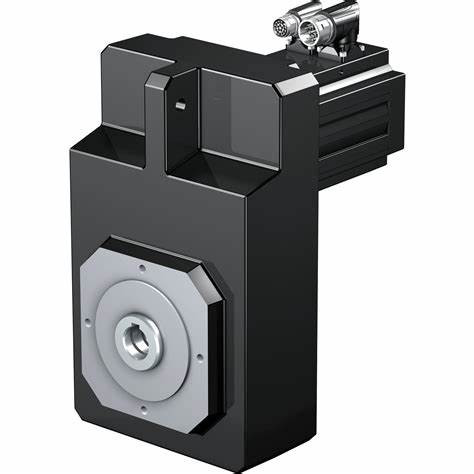

Płaskie serwomotoreduktory walcowe F-EZ firmy STOBER

Płaskie przekładnie walcowe F bezpośrednio zabudowane na serwoilnikach EZ z enkoderami. Zakres przełożeń 4,3:1 – 274:1. Luz obrotowy 5,0 – 11,0 arcmin. W zakresie mocy 0,29 – 16,0 kW.

Właściwości płaskich przekładni walcowych F:

• Cichobieżne – dzięki spiralnemu uzębieniu kół zębatych przekładni
• Precyzyjne – standardowy i zredukowany luz obrotowy
• Brak błędów pozycjonowania – przełożenie w postaci ułamka
• Bezobsługowe – nie wymagają wymiany oleju.
• Idealne dla małych przestrzeni instalacyjnych
• Niezwykle kompaktowe
• Dowolna pozycja pracy
• Różne formy wału wyjściowego: pełny gładki wał, pełny wał z wpustem pod klin
• Opcjonalnie wzmocnione łożyskowanie wału wyjściowego
• Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
• Standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150
• Opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
• Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 80 °C
• Klasa ochrony IP65 opcjonalnie IP66
• Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
• W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
• Obudowa przekładni z żeliwa
• Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie
• Opcjonalnie z serwosilnikiem LM lub z adapterem ME/MEL i sprzęgłem pod serwosilniki dostępne na rynku
• Opcjonalnie z podwójnym hamulcem bezpieczeństwa w adapterze MB i na serwosilniku EZ

• Elektryczne silniki synchroniczne z magnesami trwałymi
• Do wyboru sprzężenia zwrotne: enkodery absolutne EnDat 2.1/2.2/3.0, resolwer
• Złącza wtykowe dowolnie obrotowe
• Temperatury otoczenia od 15° C do +40° C
• Standardowo w klasie ochrony IP56, opcjonalnie IP66
• Klasa temperaturowa F (155)
• Opcjonalnie jednokablowe rozwiązanie OCS z enkoderem absolutnym EnDat 3.0
• Elektroniczna tabliczka znamionowa dla szybkiego rozpoznania parametrów serwosilnika
• Certyfikaty CE, UKCA, opcjonalnie cURus
• Zintegrowany termistor PTC, opcjonalnie czujnik temperatury KTY
• Standardowo w kolorze czarnym RAL9005, opcjonalnie każdy kolor RAL
• Opcjonalnie z wentylatorem, który może zapewnić 30% wzrost momentu obrotowego
• Opcjonalnie z elektromagnetycznym hamulcem bezpieczeństwa

• enkoder absolutny EnDAT 2.1/2.2, indukcyjne / optyczne, Multiturn / Singleturn
• enkoder absolutny EnDAT 3.0 dla silnika jednokablowego
• resolwer

• standardowo SDS5000, MDS5000, SI6 / SC6, SD6 firmy STOBER
• opcjonalnie Acopos firmy B&R
• opcjonalnie AX5000 firmy Beckhoff
• opcjonalnie AKD, S300, S400, S600 firmy KOLLMORGEN
• opcjonalnie Sinamics S120 firmy SIEMENS

• P – pełny wał z klinem
• G – pełny gładki wał
• V2 – pełny wał z klinem z dwóch stron
• A – wał drążony z wpustem
• S – wał drążony gładki z pierścieniem zaciskowym (połączenie bezluzowe)
• SSV – wał drążony gładki z pierścieniem zaciskowym i osłoną (połączenie bezluzowe)

• F – kołnierz okrągły
• N – łapy
• G – średnica koła podziałowego
• D – ramię reakcyjne

• zredukowany luz obrotowy
• wzmocnione łożyskowanie osiowe
• wzmocnione łożyskowanie radialne
• z obcym chłodzeniem (wentylatorem)
• z modułowym kołem zębatym firmy ATLANTA na wale wyjściowym przekładni
• z olejem Mobil CIBUS 150/220 dla przemysłu spożywczego, do maszyn spożywczych, z dopuszczeniem NSF H1
