Energooszczędne sterowanie procesem

Poniedziałek, 30 września 2013 | Technika

Sterowanie zmienną prędkości w napędach elektronicznych jest głównym czynnikiem przy zwiększaniu oszczędności energii w inżynierii maszynowej. Nowa seria napędów o zmiennej częstotliwości EFC 3600 firmy Bosch Rexroth umożliwia energooszczędne aplikacje w zakresie automatyzacji ogólnej, w przetwarzaniu surowców, w pracy pomp, wentylatorów i kompresorów, które dotąd były obsługiwane w sposób ciągły i nieefektywny. Dzięki nim możliwe jest stworzenie oszczędnych rozwiązań dla aplikacji sterowania procesem zorientowanych na energooszczędność.

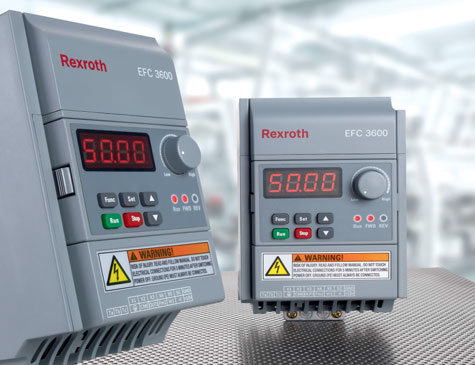

Napęd o zmiennej częstotliwości (VFD) serii EFC 3600 to kompletnie nowa propozycja firmy Bosch Rexroth, uzupełniająca dotychczasowy portfel produktów z zakresu systemów napędowych, zawierający m.in. przetwornice Fe i Fv, a także wysoce dynamiczną platformę IndraDrive. EFC 3600 wspomaga kontrolę procesu poprzez kontrolery ze zintegrowanym regulatorem PID, a także poprzez system sterowania sekwencją w ośmiu krokach. Odpowiednia parametryzacja umożliwia energooszczędną pracę sprzętu i maszyn przy zachowaniu ich optymalnych osiągów.

Dzięki wysokiej odporności na krótkotrwałe przeciążenia - do 200 procent - a także dzięki wysokiemu początkowemu momentowi obrotowemu do 150 procent, EFC 3600 może być używane w szerokiej gamie zastosowań o najprzeróżniejszych wymaganiach. Dowolnie skalowalna właściwość V/f (napięcie/częstotliwość) umożliwia zależną od obciążenia regulację krzywej napięcie/częstotliwość, co zapewnia dłuższe życie silnika.

EFC 3600 można podłączyć do innych zautomatyzowanych topologii poprzez opcjonalne interfejsy Modbus lub PROFIBUS, lub poprzez cyfrowe i analogowe wejścia i wyjścia. Pierwsze partie serii EFC 3600 będą przeznaczone dla mocy od 400W do 4kW. Dzięki zintegrowanym układom hamowania i filtrom sieciowym nie są wymagane urządzenia peryferyjne. Napędy EFC 3600 są zgodne z dyrektywami Kompatybilności elektromagnetycznej EMC do zastosowań przemysłowych.

Prosta konstrukcja programu i możliwość prostego wprowadzania parametrów zapewniają szybkie uruchomienie i rozruch bez potrzeby wykorzystania PC. Zunifikowane parametry mają zastosowanie do wszystkich przetwornic serii. Poprzez wyjmowalny panel sterowania z funkcją pamięci i kopiowania użytkownik może szybko skonfigurować kilka elektronicznych przetwornic częstotliwości. Zmniejsza to także czas integracji i przestoju przy rozbudowywaniu układu lub wymianie. W takich wypadkach serwisant skopiuje parametry z panelu sterowania na nowe urządzenie.

Kompaktowa konstrukcja, uzupełniona o terminale I/O z możliwością podłączenia i ze zoptymalizowanym rozwiązaniem chłodzenia, a także instalacja bezszczelinowa rzędowa - umożliwiają oszczędne wykorzystanie przestrzeni przy montażu. Dla urządzeń do 0,75 kW wentylatory nie są wymagane i w związku z tym dostarczane są bez wentylatorów. Urządzenia o mocy na poziomie 1,5 kW i wyższym wyposażone są we wbudowane wentylatory, umożliwiające łatwy dostęp bez potrzeby stosowania narzędzi do czyszczenia i wymiany. Seria EFC 3600 uzupełnia serie przetwornic częstotliwości Fe i Fv firmy Bosch Rexroth, które obejmują zakres mocy do 90 kW.

Bosch Rexroth Sp. z o.o.
www.boschrexroth.pl
