Szybko i lekko na dalsze odległości - nowy system przemieszczeń liniowych Bosch Rexroth

Nowa wersja systemu Omega Module łączy w sobie niską masę własną oraz szybki napęd paskowy, umożliwiając poprawę parametrów dynamicznych przy przemieszczaniach na większe odległości. Omega Module jest kolejnym elementem systemu modułowego EasyHandling, opracowanego przez firmę Bosch Rexroth.

Posłuchaj
00:00

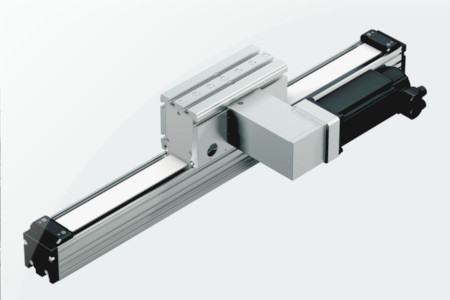

Przy rosnących szybkościach cykli roboczych maszyn produkcyjnych coraz wyższe wymagania stawiane są układom osiowych przemieszczeń mechanicznych, stosowanych w procesach automatyki. Niezbędnym elementem staje się więc moduł przemieszczeń liniowych o bardzo małej masie własnej, dla osiągania maksymalnych prędkości ruchów roboczych. To jest właśnie obszar, w który doskonale wpisuje się nowy system przemieszczeń liniowych "Omega Module", oferowany przez firmę Bosch Rexroth.

Napęd taśmowy (paskowy) jest przymocowany do obydwóch końców głównego korpusu urządzenia i oplata wał napędowy stołu roboczego w kształcie greckiej litery Ω. Taka konstrukcja obniża masę własną modułu w porównaniu z podzespołami ze śrubą kulową. Dzięki prowadzeniu stołu roboczego przez układ szyn na łożyskach kulkowych moduł zapewnia wysoki stopień sztywności przy wykonywaniu niezwykle precyzyjnych ruchów. Napęd jest stacjonarny, więc system przemieszczeń liniowych można zamontować w dowolnym położeniu i używać go również do przemieszczeń w kierunku pionowym.

Jako układ jednoosiowy, system Omega Module jest dostarczany wraz z niezbędnymi mechanicznymi i elektrycznymi elementami sprzęgającymi, służącymi do zintegrowania układu z modułowym systemem EasyHandling. Dzięki systemowi Easy-2-Combine, montaż nawet wieloosiowego systemu z kilkoma stopniami swobody jest łatwy i szybki, a układ po zmontowaniu nie wymaga kalibracji. System ułatwia bezpośrednie dołączanie pneumatycznych chwytaków i modułów obrotowych.

Przy nieruchomym głównym korpusie urządzenia użytkownicy mogą z łatwością skonfigurować układ do przemieszczeń na odległość nawet do 5500 mm, wybierając jeden z trzech korpusów o szerokości 55, 85 lub 120 mm. W największym wykonaniu, elementy mechaniczne są zaprojektowane dla momentów wejściowych nawet do 154 Nm. Przy dużych wartościach przyspieszeń, dochodzących do 50 m/s2, oraz prędkościach przemieszczeń do 5 m/s, system otwiera perspektywy dla skrócenia cykli roboczych przy jeszcze dłuższych zakresach przemieszczeń.

źródło: Bosch Rexroth
