Zarządzanie tensometrycznymi czujnikami siły

ADT42ETH to 4-kanałowy przetwornik przeznaczony do współpracy z czujkami tensometrycznymi. Urządzenie może być stosowane do precyzyjnych pomiarów w gramach, jak również do mierzenia dużych obciążeń w tonach. Decyduje o tym zastosowany czujnik siły. Ponadto świetnie sprawdza się w wieloczujnikowych systemach wagowych dzięki możliwości sumowania pomiarów z wybranych kanałów.

Kasy, silosy, naczepy

Zyskujące wciąż na popularności sklepy samoobsługowe używają przetworników firmy WObit w kasach samoobsługowych. Zamontowane na stanowiskach czujniki są podłączane do ADT42ETH, który za pomocą protokołu MODBUS-TCP/IP lub MODBUS-RTU umożliwia jednoczesną komunikację wielu przetworników ze sterownikiem PLC i wyświetlaczem. Dodatkowe dwa wejścia przetwornika pozwalają na zapis pomiaru i jego tarowanie.

Wspomniana na początku możliwość pomiaru dużych obciążeń jest powszechnie używana do ważenia materiału znajdującego się w silosach czy do pomiaru obciążeń osi w naczepach. W obu przypadkach zastosowanie przetwornika ADT42ETH upraszcza budowę stanowiska pomiarowego i ogranicza koszty jego budowy. Przewody zasilające oraz sygnałowe czujników tensometrycznych rozmieszczonych w wielu punktach aplikacji (pod podporami zbiornika lub platformą wagową) należy podłączyć bezpośrednio do przetwornika, który może znajdować się w ich pobliżu. Nie ma konieczności prowadzenia długich wiązek kablowych do punktu, w którym znajduje się jednostka sterująca. Wymagane jest jedynie doprowadzenie przewodów do zasilania przetwornika oraz do komunikacji z jednostką sterującą.



Rys. 1. Wpływ filtracji na stabilność i czas ustalania pomiaru

Zastosowanie przetwornika w silosach zapewnia ciągły pomiar masy oraz precyzyjne odważanie i dozowanie wymaganych porcji w sposób ciągły. ADT42ETH pozwala konfigurować częstotliwość pomiarów od 4 do 120 pomiarów/sekundę oraz umożliwia poziom filtracji (1 … 128 próbek) dla każdego kanału niezależnie. Dodatkowo, dzięki użyciu darmowego oprogramowania na PC do przetwornika, użytkownik ma możliwość pomiaru stabilności, który określa, czy mierzona wartość przestała zmieniać się w czasie.

Wzmacniacz w platformie do pomiaru obciążeń osi w naczepach umożliwia pomiar dla każdej z osi oddzielnie, dzięki posiadaniu czterech niezależnych kanałów, a następnie sumowanie pomiarów z wybranych kanałów.

Wysoka częstotliwość próbkowania i wyposażenie przetwornika ADT42ETH w dwa optoizolowane wejścia sprawdzają się w aplikacjach wymagających częstych pomiarów. Pierwsze wejście służy do tarowania wartości pomiaru, a drugie do wyzwalania zapisu pomiarów do pliku w aplikacji ADT42ETH-PC.



Przykładowe okno z aplikacji ADT42ETH-PC: a) zakładka pomiary, b) zakładka wykres

Przez port do komunikacji

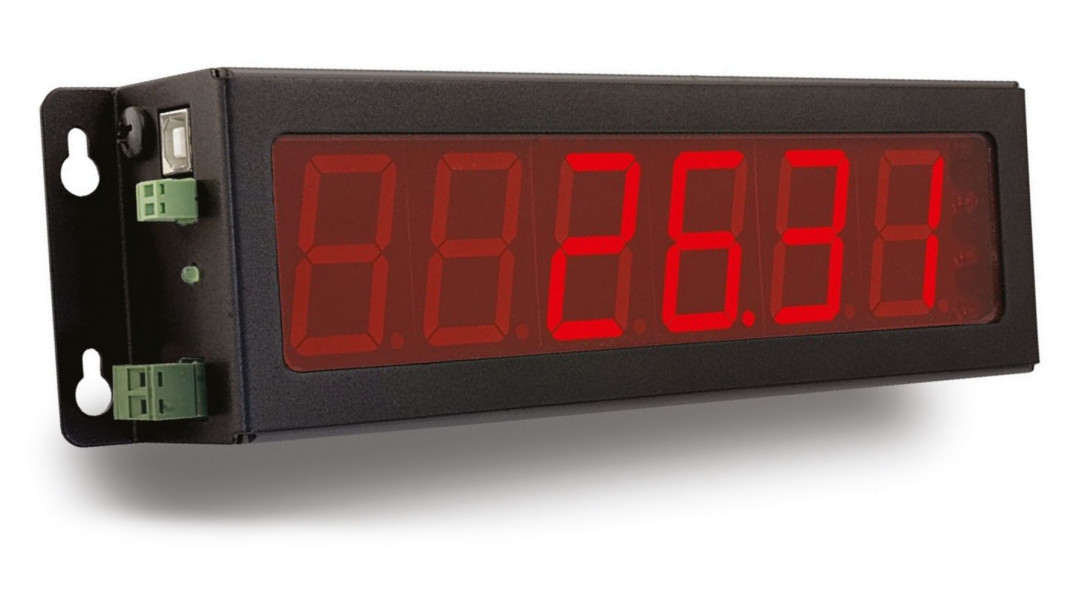

Przetwornik ADT42ETH wyposażony jest w port RS485/ Ethernet do komunikacji ze sterownikami PC, panelami HMI czy innymi urządzeniami obsługującymi protokół MODBUS-TCP/IP lub MODBUS-RTU i pracującymi jako urządzenie nadrzędne (MASTER). Opisane wymagania spełnia wyświetlacz 6-pozycyjny firmy WObit – DE38. Przetwornik może współpracować jednocześnie z czterema wyświetlaczami. Informacje wyświetlane są niezależnie na każdym DE38. Umieszczenie wyświetlaczy w pobliżu stanowiska pomiarowego umożliwia natychmiastowe dostarczanie użytkownikowi podstawowych informacji. Staje się to niewątpliwą zaletą, gdy jednostka nadzorująca wiele stanowisk znajduje się z dala od stanowiska pomiarowego. Konfiguracja wyświetlacza jest możliwa z poziomu darmowego oprogramowania DE38-MODBUS-PC.

Szeroka oferta

Firma WObit ma w swojej ofercie szeroki zakres czujników tensometrycznych. W zależności od potrzeb aplikacji dostępne są tensometry mierzące małe siły w zakresie pojedynczych niutonów, jak też czujniki do pomiaru w kiloniutonach. Dostępne czujniki charakteryzują się dużą czułością i dokładnością pomiarów, przy zachowaniu możliwie najmniejszych rozmiarów. Ich zaletami są odporność na drgania i wstrząsy oraz możliwość pracy w wysokich temperaturach i ciśnieniach. Dodatkowo niektóre czujniki mogą być umieszczane na zakrzywionych powierzchniach.
