Znaczenie niezawodności połączeń kablowych w drogowych systemach sygnalizacji świetlnej
Bezawaryjne funkcjonowanie infrastruktury drogowej zależy od jakości najmniejszych komponentów instalacji. Połączenia kablowe stanowią krytyczne punkty systemów sterowania ruchem, a ich usterki generują wysokie koszty operacyjne i zagrażają bezpieczeństwu publicznemu. Właściwy dobór osprzętu łączeniowego jest kluczowy dla zachowania ciągłości pracy urządzeń w skrajnie trudnych warunkach terenowych.
Mechanizm powstawania awarii w instalacjach zewnętrznych
Proces degradacji połączenia elektrycznego w terenie zazwyczaj przebiega w sposób ukryty i długotrwały. Awaria nie następuje gwałtownie, lecz jest wynikiem stopniowego przenikania wilgoci do wnętrza złącza. Nawet niewielkie rozszczelnienie prowadzi do korozji elementów przewodzących, wzrostu rezystancji przejścia oraz lokalnego przegrzewania się styku.
Problemy te często mają charakter okresowy i ujawniają się dopiero po intensywnych opadach, w okresach wysokiej wilgotności lub po cyklach zamarzania i rozmarzania wody. Taka niestabilność jest szczególnie niebezpieczna w systemach bezpieczeństwa ruchu drogowego, ponieważ instalacja może wysyłać błędne sygnały lub resetować urządzenia pomocnicze, sprawiając jednocześnie wrażenie sprawnej technicznie.
Obciążenia środowiskowe i mechaniczne infrastruktury drogowej
Komponenty zabudowane w masztach, słupach i szafach sterowniczych są poddawane ciągłemu oddziaływaniu agresywnych czynników zewnętrznych. Największe zagrożenie stanowi wilgoć pochodząca z opadów, kondensacji pary wodnej oraz podciągania kapilarnego wzdłuż przewodów. Dodatkowym wyzwaniem są skrajne wahania temperatury, które powodują naprężenia materiałowe i mogą prowadzić do powstawania mikroszczelin w uszczelnieniach.
Istotnym czynnikiem degradującym są również mikrowibracje generowane przez ruch ciężkich pojazdów oraz parcie wiatru na konstrukcje wsporcze. Jeśli połączenie nie zapewnia właściwego odciążenia mechanicznego, siły te są przenoszone bezpośrednio na zaciski elektryczne, co skutkuje ich luzowaniem. Trwałość instalacji obniżają dodatkowo spaliny, sól drogowa, pył oraz promieniowanie UV, które przyspieszają starzenie się standardowych tworzyw sztucznych.
Ekonomiczne skutki niewłaściwego doboru komponentów
Ocenianie złączy wyłącznie przez pryzmat ceny zakupu jest nieuzasadnione ekonomicznie, ponieważ koszty usunięcia awarii w terenie wielokrotnie przewyższają wartość samego komponentu. Naprawa uszkodzonego połączenia wymaga zaangażowania wyspecjalizowanych ekip serwisowych, czasowej reorganizacji ruchu drogowego oraz przeprowadzenia skomplikowanej diagnostyki usterek o charakterze niestabilnym. W przypadku kluczowych skrzyżowań lub tras szybkiego ruchu każda usterka generuje ryzyko kolizji i paraliżu komunikacyjnego, za co odpowiedzialność ponosi zarządca infrastruktury.
Standardy techniczne i rozwiązania systemowe
W profesjonalnych instalacjach drogowych połączenie kablowe musi być projektowane jako pełnoprawny element funkcjonalny. Powinno ono gwarantować trwały styk elektryczny, wieloletnią szczelność oraz ochronę przed naprężeniami. Standardem w takich zastosowaniach są rozwiązania o wysokim stopniu ochrony, w szczególności złącza szczelne klasy IP68, które stanowią barierę dla pyłu i wody nawet w przypadku okresowego zalania przestrzeni montażowej.

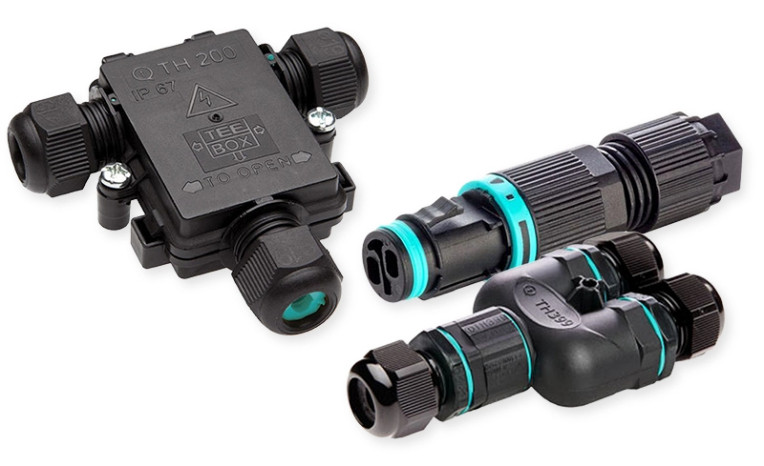

W zaawansowanych systemach infrastrukturalnych wykorzystuje się dedykowane rozwiązania techniczne, takie jak złącza rozłączne TEEPLUG, które umożliwiają szybki serwis, lub złącza nierozłączne TEETUBE przeznaczone do połączeń stałych o maksymalnej szczelności. Ofertę uzupełniają wkładki połączeniowe TEEBLOCK oraz obudowy szczelne TEEBOX. Rozwiązania te znajdują zastosowanie nie tylko w sygnalizacji świetlnej, ale również w oświetleniu tunelowym, systemach detekcji pojazdów, kamerach monitoringu ruchu oraz infrastrukturze portowej i lotniskowej.
Podsumowanie
Niezawodność punktów połączeniowych jest fundamentem stabilnej pracy systemów transportowych. Świadome podejście do projektowania połączeń kablowych, uwzględniające rzeczywiste warunki eksploatacyjne oraz stosowanie certyfikowanych złączy o wysokiej odporności środowiskowej, pozwala na znaczną redukcję kosztów utrzymania infrastruktury i podniesienie poziomu bezpieczeństwa na drogach.
Źródło: ASTAT
