Dlaczego sam odczyt nie wystarcza
Próba odczytu kodu przez skaner to najprostszy, lecz niewystarczający test jakości. Pozytywny wynik odczytu potwierdza jedynie, że dane urządzenie zdołało odczytać dany kod w określonych warunkach. Nie dostarcza natomiast żadnej informacji o tym, czy kod spełnia wymagania jakościowe i czy będzie poprawnie odczytywany przez inne urządzenia na kolejnych etapach procesu.

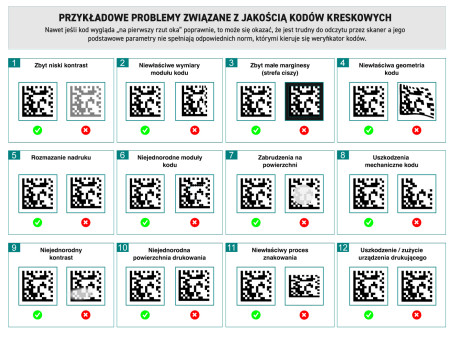

W produkcji seryjnej nawet niewielkie pogorszenie jakości nadruku może prowadzić do wzrostu liczby błędów odczytu. Przykładem jest etykieta termiczna narażona na działanie światła słonecznego – kod, który początkowo funkcjonował poprawnie, stopniowo traci kontrast i może stać się nieczytelny. Do najczęstszych przyczyn pogorszenia jakości kodów należą zbyt niski kontrast, niewłaściwe wymiary symbolu, zbyt małe strefy ciszy, błędy geometrii, rozmazany nadruk oraz uszkodzenia mechaniczne.
Profesjonalna weryfikacja jakości obejmuje pomiar konkretnych parametrów symbolu i ocenę ich zgodności z odpowiednimi normami – nie ogranicza się do sprawdzenia, czy kod został odczytany.
Trzy kluczowe pytania pozwalają precyzyjnie określić, czego oczekujemy od urządzenia i które rozwiązanie będzie właściwe:
- Czy kod można odczytać? – odpowiada na to standardowy czytnik przemysłowy, zwracając wynik GOOD READ lub NO READ.
- Jak zmienia się jakość kodu w czasie? – odpowiada na to czytnik wyposażony w funkcję Code Grading, monitorując parametry jakościowe i wykrywając odchylenia procesowe.
- Czy kod spełnia wymagania normy ISO? – odpowiada na to wyłącznie profesjonalny weryfikator, pracujący w kontrolowanych warunkach pomiarowych i podlegający kalibracji.
Normy jakości kodów kreskowych
Jakość kodów kreskowych jest regulowana przez odrębne normy, zależnie od rodzaju symbolu. Jakość liniowych kodów kreskowych (1D) określa norma ISO/IEC 15416. Ocenę jakości kodów dwuwymiarowych (2D) definiuje norma ISO/IEC 15415. Dla kodów DPM (Direct Part Marking), nanoszonych bezpośrednio na metal lub tworzywa sztuczne, obowiązuje norma ISO/IEC 29158.
Warto przy tym odróżnić normy oceny jakości kodu od norm stawianych samym urządzeniom weryfikującym – te ostatnie określają odpowiednio ISO/IEC 15426-1 (dla kodów 1D) i ISO/IEC 15426-2 (dla kodów 2D).
Code Grading – ocena jakości w czytnikach przemysłowych

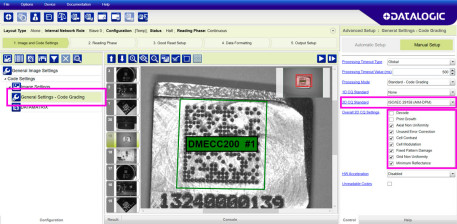

Czytniki Datalogic Matrix 220 i Matrix 320 wyposażone w funkcję Code Grading mogą analizować parametry jakości kodów 1D, 2D oraz oznaczeń DPM. W praktyce urządzenie jest w stanie odczytać kod, ocenić jego parametry jakościowe, wykryć spadek kontrastu oraz przesłać alarm do sterownika PLC lub systemu MES. Pozwala to wykryć pogarszającą się jakość znakowania zanim pojawią się realne problemy z odczytem.
Funkcja ta znajduje zastosowanie przede wszystkim przy kontroli kodów Data Matrix i DPM, ocenie jakości nadruku, monitorowaniu procesu znakowania, a także w systemach traceability i przy automatycznej segregacji produktów według wyniku OK/NOK.
Czytnik z Code Grading a profesjonalny weryfikator
Code Grading nie jest tożsamy z formalną weryfikacją symbolu. Dedykowany weryfikator pracuje w kontrolowanych warunkach pomiarowych, podlega kalibracji i spełnia wymagania określone w normach ISO. Wynik uzyskany z funkcji Code Grading jest wartościowym narzędziem monitorowania procesu, lecz nie stanowi formalnego certyfikatu jakości kodu.
Profesjonalny weryfikator jest niezbędny wszędzie tam, gdzie wymagane jest formalne potwierdzenie jakości – jako element dokumentacji jakościowej lub podstawa odbioru produktu przez klienta.
Wybór między czytnikiem z funkcją Code Grading a profesjonalnym weryfikatorem zależy od celu zastosowania. Czytnik z Code Grading jest skutecznym rozwiązaniem do bieżącego monitorowania jakości oznaczeń na linii produkcyjnej. Profesjonalny weryfikator jest właściwym wyborem wówczas, gdy wymagane jest udokumentowane i formalne potwierdzenie zgodności kodu z normami ISO.
